В гальванической линии электричество участвует непосредственно в технологическом процессе. Поэтому электроснабжение нельзя принять только по включению общепроизводственного щита. Для нового комплекса в Лоо связываем ввод, распределение и регулируемые выпрямители с ваннами обработки. Проверяем силовую сеть здания вместе с выходными цепями технологического тока, охлаждением и системой управления.
Исходные данные получаем от технолога
Уточняем последовательность обработки, число одновременно работающих ванн и требуемые режимы источников. Для импульсного процесса важны форма тока и управление, а не только максимальное значение на табличке. Состав нагрузок сопоставляем с доступной мощностью, схемой распределения и условиями расширения производства. Параметры электрохимического процесса назначает технологическая документация.

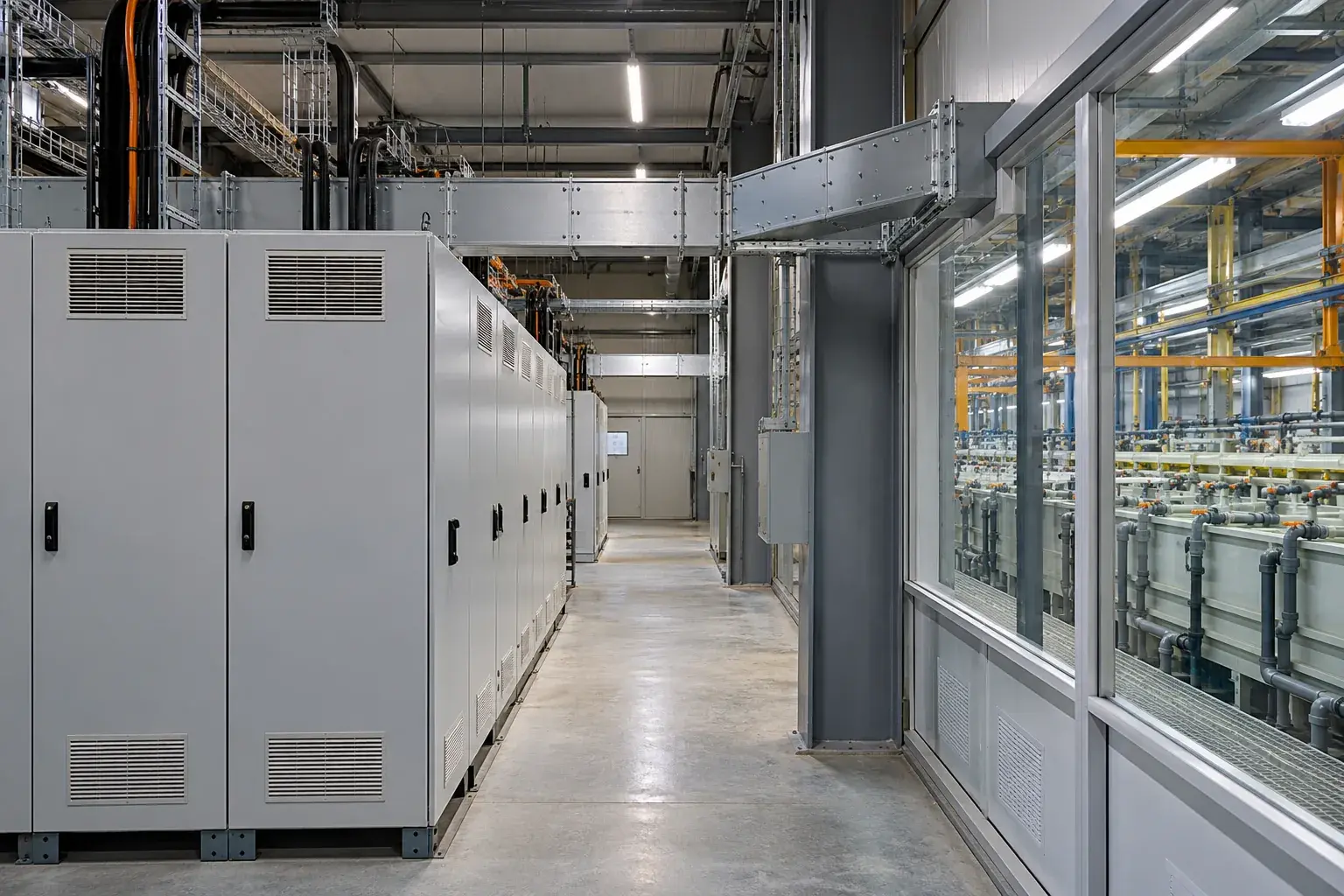

При обследовании измеряем помещения и трассы, проверяем возможность отдельного размещения силовых шкафов. Агрессивная среда над ваннами влияет на решение по охлаждению и защите оборудования. Лазерным дальномером уточняем проходы, обследуем места шинных переходов. Вентиляцию цеха учитываем как смежную систему; исправный вытяжной зонт не заменяет предусмотренной защиты электрических соединений.
Выбираем архитектуру технологического питания
В документации MUNK Multi output rectifier предусмотрен общий шкаф с независимыми выходными цепями к ваннам. Заводские материалы рассматривают варианты охлаждения и использование для импульсных задач. Конкретную конфигурацию проверяем по заказной спецификации: наличие нескольких выходов само по себе не подтверждает произвольную форму импульса или возможность реверса каждого канала.
Разделяем питание переменным током, выходные токопроводы и линии управления. Аппараты, сечения и способы прокладки выбираем расчетом для соответствующей цепи. Предусматриваем механическую защиту, маркировку полярности и доступ к соединениям. Монтаж шин не должен передавать нерасчетное усилие на клеммы выпрямителя или на присоединение технологической ванны.
Проверяем соединения до технологического пуска
Используем изолированный инструмент и динамометрический ключ с установленным изготовителем моментом конкретного соединения. Проверяем защитные проводники, состояние ограждений и готовность охлаждения. Испытания изоляции организуем с учетом подключенной силовой электроники: высокое испытательное напряжение не подаем через оборудование без разрешенной процедуры. Перед доступом учитываем внутренние накопители энергии.
Для наблюдения за током применяем соответствующий датчик и измерительную систему с подходящей полосой. Обычный мультиметр может показать усредненное значение и скрыть искажение импульсов. Проверяем задаваемый режим и обратную связь по согласованной методике изготовителя. Измерения на открытых силовых цепях выполняет подготовленный персонал с предусмотренными средствами безопасности.
Сопоставляем электрический режим и работу линии
Наладку ведем по разрешенным технологическим сценариям. Контролируем согласованность команд, выходных параметров, охлаждения и сообщений о неисправности. При нестабильном процессе разделяем состояние выпрямителя, контактов и самой ванны. Не увеличиваем ток, чтобы скрыть нагревающийся разъем или плохое шинное соединение. После безопасного отключения устраняем причину и повторяем проверку.
СП 76.13330.2016 учитываем для применимых электромонтажных и наладочных работ. Заводская процедура технологического источника дополняет приемку электроустановки. Передаем схемы, результаты измерений и перечень согласованных настроек. Готовность комплекса подтверждаем на пути от ввода до отдельных выходов, сохраняя разграничение электрических параметров и качества электрохимической обработки.
Частые вопросы
Любой многоканальный выпрямитель формирует нужные импульсы?
Режим и параметры каждого выхода проверяют по конкретной комплектации.
Можно измерять импульсный ток обычными клещами?
Прибор должен соответствовать форме сигнала и требуемой задаче измерения.
Изменение покрытия всегда связано с электроснабжением?
Причину устанавливают совместно с технологом, проверяя также состояние процесса.
