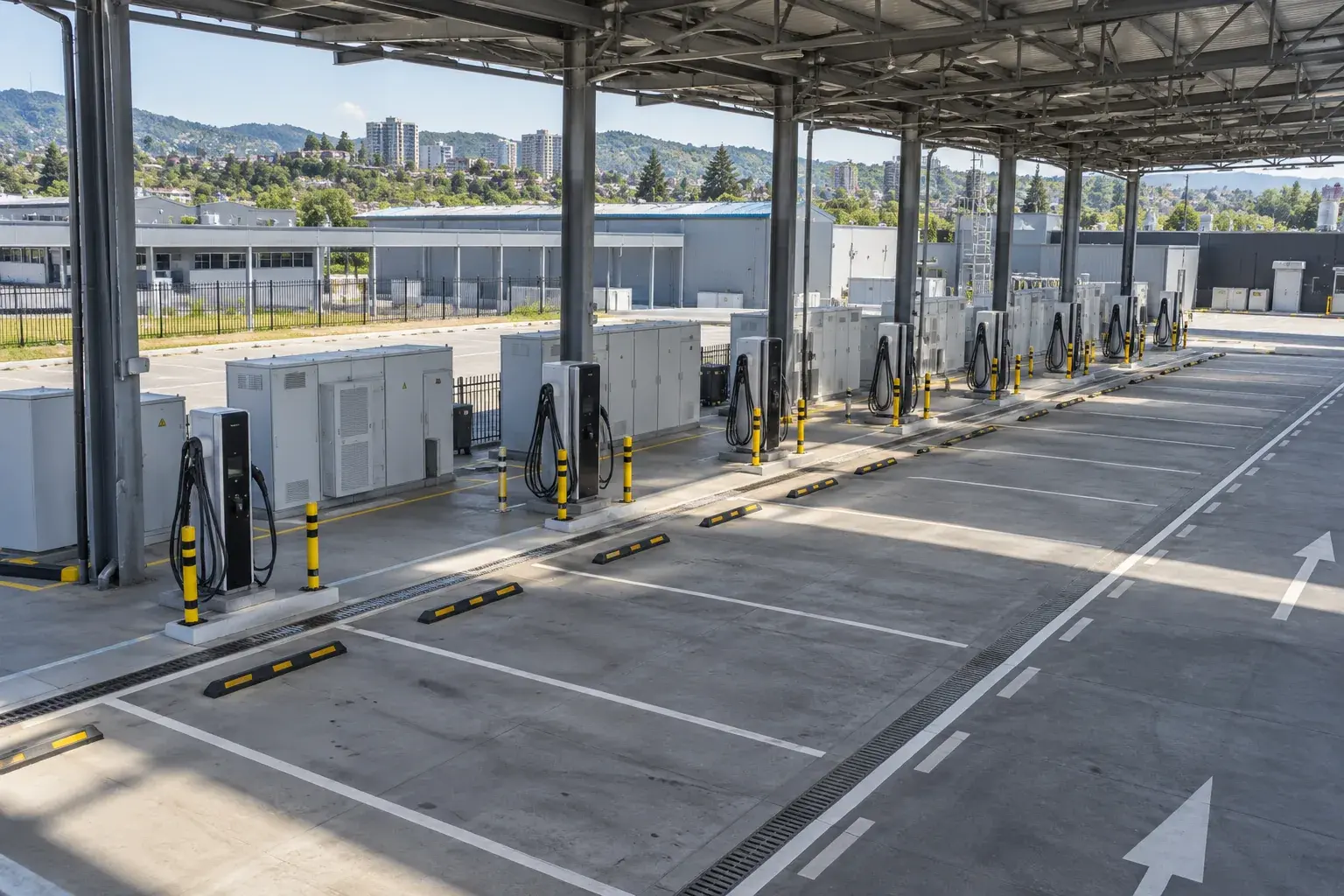

Электроснабжение электробусного парка с управлением зарядкой в Сочи

Ночью к зарядным постам возвращается сразу несколько машин, но суммарная установленная мощность оборудования еще не равна доступной мощности депо. Для нового электробусного парка в Сочи мы начинаем с графика движения и энергоснабжения всей территории. Нужно обеспечить готовность транспорта к выпуску, согласовать нагрузку ввода и сохранить обслуживаемость силовых линий, зарядных устройств и системы управления.

Расписание становится исходным электрическим заданием

Разбираем время возвращения, продолжительность стоянки, требуемый запас энергии и очередность выпуска. Сопоставляем эти данные с техническими условиями подключения, существующими нагрузками и возможностью расширения. Среднее потребление за сутки не показывает кратковременный максимум, поэтому рассматриваем одновременные подключения и неблагоприятные сочетания графика.

На территории проверяем положение распределительных устройств, длины трасс, водоотвод и защиту оборудования от наезда. Дальномером уточняем рабочие зоны; подземные коммуникации сверяем по документации и доступным методам обследования. Зарядный кабель должен доставать до предусмотренного разъема без пересечения проходов и опасного натяжения. Размещение согласуем с реальной траекторией въезда и обслуживания электробусов.

Силовая часть и управление имеют общую границу

По первичной инструкции Siemens SICHARGE UC разбираем состав зарядной системы: силовое преобразование, коммутацию, связь и интерфейс подключения постоянного тока. В документации рассматриваются блокировка соединения и температурный контроль кабеля. Для конкретного депо выбираем совместимые исполнения и проверяем их по соответствующим руководствам, а не объединяем параметры разных моделей в одну обещанную характеристику.

Проект связывает ввод, распределение, защиту, кабельные линии, силовые шкафы и посты. Управление зарядкой распределяет доступный ресурс по согласованному расписанию и ограничениям. Потеря связи также должна иметь определенное поведение: нельзя предполагать, что все посты автоматически сохранят нужный предел. Для эксплуатации задаем права доступа, регистрацию событий и понятные сообщения о недоступности поста.
