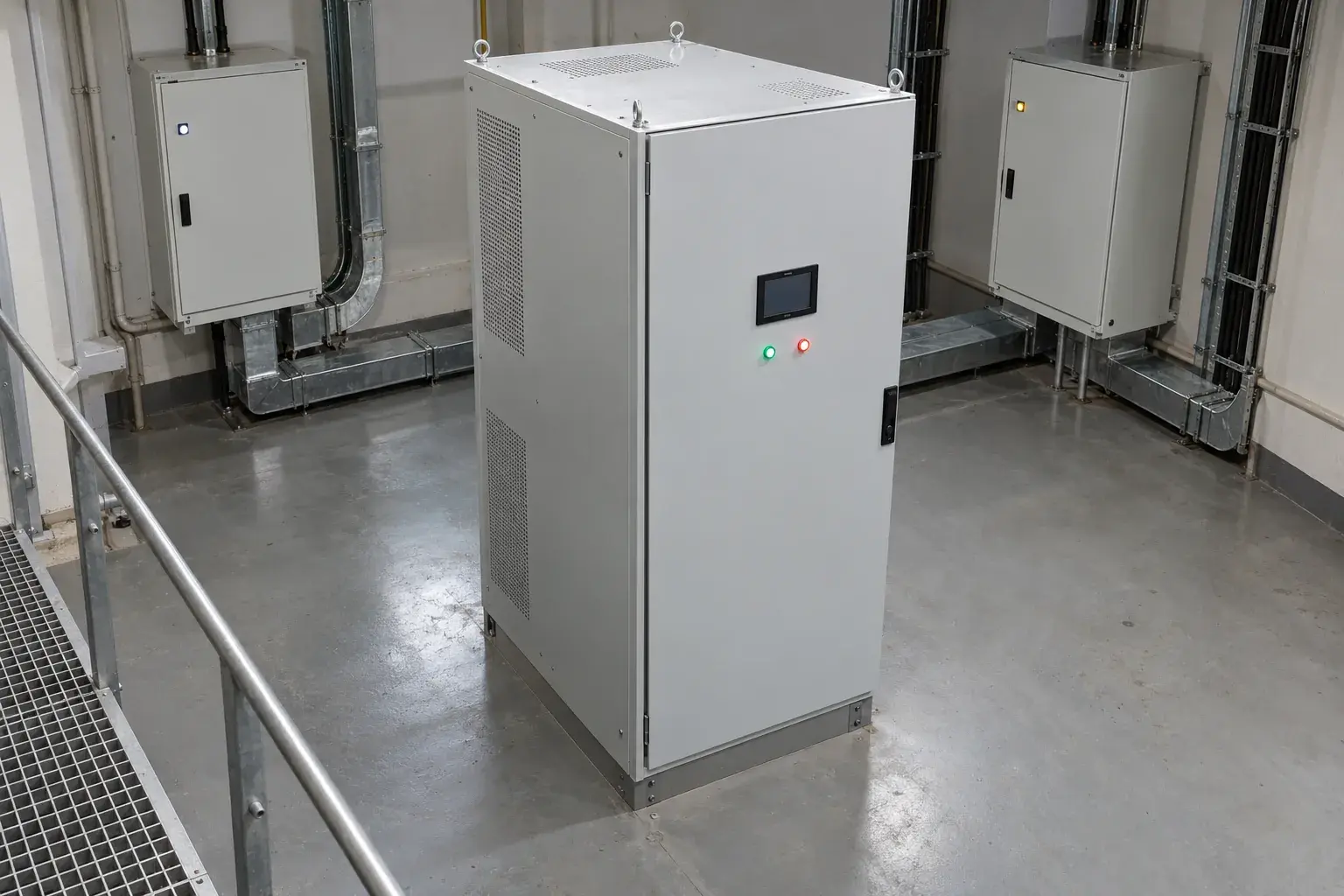

Электроснабжение диспетчерского центра со статическим переключением в Сочи
Электроснабжение диспетчерского центра со статическим переключением в Сочи
Переключение питания диспетчерского центра оцениваем по тому, что происходит с работающей нагрузкой. Два ввода на схеме еще не означают, что электронное оборудование переносит переход между ними. На новом объекте в Сочи проектируем электроснабжение со статическим переключателем и проверяем всю цепочку: источники, распределение, защиту и условия обслуживания.
Сопоставляем два тракта и характер нагрузки
Получаем перечень рабочих станций, серверов, средств связи и вспомогательных потребителей. Выясняем, какие устройства имеют два блока питания, какие подключены через один ввод и какие режимы перехода для них допустимы. Измерения и паспортные данные рассматриваем вместе: одинаковая суммарная мощность не означает одинаковое поведение при смене источника.
Прослеживаем оба питающих тракта до выбранной точки подключения. Общий вышестоящий аппарат или единый повреждаемый кабельный участок могут свести резервирование к формальности. На плане проверяем трассы, вводы в шкафы и доступ для обслуживания. Анализатором качества электроэнергии регистрируем параметры источников, токовыми клещами уточняем загрузку доступных действующих участков при обследовании. Все измерения организуем в пределах разрешенного безопасного доступа.
Согласуем распределение со статическим переключателем
В качестве технического варианта изучаем SOCOMEC STATYS. Устройство переносит нагрузку между источниками; запас энергии и продолжительность автономной работы определяются другими элементами схемы. Поэтому отдельно выясняем наличие и назначение вышестоящих ИБП. Не обещаем работу диспетчерской при одновременной потере обоих источников только за счет переключателя.
По рабочему проекту выбираем распределительные аппараты, кабели, защитные связи и способ сервисного обхода. Учитываем селективность и характер нагрузки после переключателя. Перед монтажом проверяем габариты поставленного исполнения, ввод кабелей и требуемые проходы. Кабельные наконечники обжимаем соответствующим инструментом, соединения затягиваем динамометрическим ключом по документации конкретных аппаратов. Значение момента нельзя назначить одинаковым для всех клемм шкафа.
Проверяем переходы с записью событий
Заводское руководство связывает возможность передачи нагрузки с состоянием альтернативного источника. Если он недоступен или выходит за заданные пределы, перенос блокируется. При наладке проверяем разрешенные режимы, индикацию и сообщения, сопоставляем журнал переключателя с записью анализатора. Настройки согласуем с проектировщиком и ответственным за оборудование центра, сохраняя исходную конфигурацию.
Проверку низковольтной установки строим в области ГОСТ Р 50571.16-2019. До измерений изоляции определяем порядок отделения чувствительной электроники по ее инструкции. Испытания переходов проводим по согласованной программе с подготовленной нагрузкой и разрешенным отключением. Выключенное состояние на экране не подтверждает снятие напряжения: у STATYS остаются два питающих входа, что учитываем при безопасном обслуживании.
Устраняем причину сбоя в конкретном режиме
Если перенос не состоялся, сверяем время события, качество второго источника, действующие блокировки и состояние выходной цепи. Не снимаем запрет переключения лишь ради успешной демонстрации. При перегрузке ветви проверяем фактическое распределение потребителей, а при неверной индикации - сигнальные связи и настройки. После исправления повторяем затронутый сценарий и проверяем возврат в согласованный режим.
Передаем исполнительную схему двух трактов, перечень проверок, сохраненные параметры и порядок обслуживания. Для организации электроснабжения диспетчерского центра приезжаем на объект в Сочи, вместе с технической службой определяем границы работ и последовательность подключения рабочих мест.
Частые вопросы
Статический переключатель заменяет аккумуляторный резерв?
Накопитель и перенос между источниками выполняют разные задачи.
Любой второй ввод подходит для перехода?
Его параметры и доступность должны соответствовать выбранной схеме.
Проверки можно выполнять на действующей диспетчерской без подготовки?
Нужны согласованная программа, допуск и предусмотренные меры сохранения работы.
