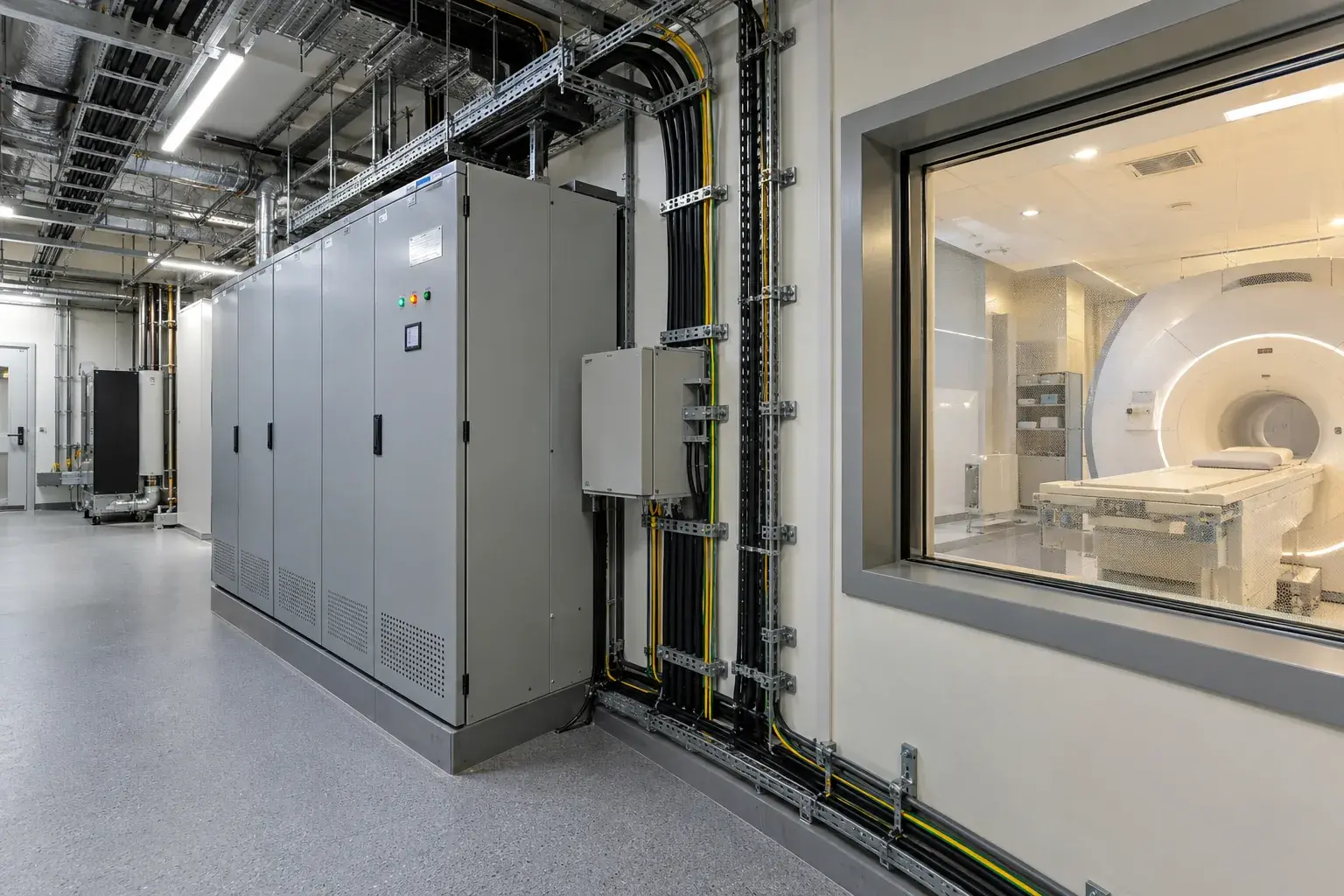

Электроснабжение диагностического центра с кабинетом МРТ в Адлере
Электроснабжение диагностического центра с кабинетом МРТ в Адлере
До установки томографа необходимо согласовать границу между электросетью здания и комплектом медицинского оборудования. Для нового диагностического центра в Адлере рассматриваем кабинет МРТ вместе с аппаратной, пультовой и обслуживающими помещениями. Мы готовим строительную часть электроснабжения: вводы, трассы, защитные связи и предусмотренное управление отключением. Настройку самого томографа выполняет его специализированная служба; готовая розетка еще не означает готовность кабинета.
Начинаем с состава поставки
На обследование берем актуальную компоновку выбранной системы. Лазерным дальномером снимаем расстояния между помещениями, отмечаем проходки и места доступа к кабельным каналам. Расположение шкафов сверяем с проектом радиочастотного экрана и возможностью обслуживания. Изменить путь кабеля после закрытия экранированной стены значительно сложнее, чем на стадии разметки.
В типовом комплекте GE HealthCare SIGNA VOYAGER AIR EDITION отдельно показаны обязанности электрического подрядчика и поставщика оборудования. Чертеж редакции от января 2026 года требует обращения к полному руководству предварительной подготовки. Поэтому типовую схему используем для понимания связей, а рабочие решения принимаем после получения полного документа для фактической комплектации.
Разные цепи требуют разных сценариев
Согласуем питание основных шкафов, охлаждающего оборудования и контрольных устройств. Уточняем, какие потребители работают постоянно, какие отключаются предусмотренной аварийной цепью и каким образом возобновляют работу. Объединять их под один привычный сценарий без проверки заводской документации нельзя. Отдельно разбираем границу резервирования и ответственность служб эксплуатации.
Низковольтную установку медицинских помещений рассматриваем в области ГОСТ Р 50571.7.710-2023, здание центра - СП 158.13330.2014 с действующими изменениями. Классификацию помещений согласуют по медицинской технологии. Само слово «МРТ» не дает основания автоматически копировать схему питания операционной или назначать всем цепям одинаковые средства защиты.
Проверяем трассы до подключения аппаратуры
Выделенные линии прокладываем по согласованным маршрутам, оставляя доступными соединения и ревизионные участки. Места пересечения экрана выполняем по специальным узлам. Схему защитных связей и присоединения экранированной комнаты подтверждаем для выбранной системы; случайная дополнительная перемычка не считается улучшением проекта. Крепления затягиваем контролируемым инструментом, а результаты скрытых работ фиксируем до закрытия каналов.
Измерения изоляции и непрерывности защитных проводников проводим при соответствующем безопасном состоянии сети, учитывая чувствительную электронику. Анализатором качества электроэнергии регистрируем напряжение, несимметрию и события при работе соседних нагрузок. Прибор и измерительную категорию подбираем под участок проверки. Нормативные и заводские границы оцениваем по утвержденной документации, без усредненного допуска для всех томографов.
Передаем понятную границу ответственности
Если отклонение совпадает с пуском соседнего мощного потребителя, проверяем питающий участок и принятую схему распределения. Если проблема связана с конкретной трассой, обследуем соединения и исполнение проходки. Решение выбираем по результатам измерений: замена защитного аппарата более мощным не устраняет причину нестабильного питания. Исправленный участок проверяем повторно.
Физическое подключение оборудования согласуем со специализированным представителем изготовителя. Передаем схемы цепей, маркировку, протоколы и перечень проверенных сигналов. Для эксплуатации важно понимать, где заканчивается строительная сеть и начинается обслуживаемая изготовителем система. Объем работ по центру определяем после выезда и сверки комплектной документации, пока инженерные решения еще можно согласовать без переделки готовой отделки.
Частые вопросы
Достаточно типового чертежа из каталога?
Нет, требуются полный комплект производителя и рабочий проект для конкретного центра.
Нужна ли медицинская IT-система всем цепям?
Решение определяется классификацией помещений и назначением потребителей, а не одним названием оборудования.
Можно измерять изоляцию через подключенный томограф?
Порядок испытаний согласуют с изготовителем; чувствительное оборудование защищают от недопустимых испытательных воздействий.
