Электроснабжение вычислительного центра с роторным ИБП в Лоо
Электроснабжение вычислительного центра с роторным ИБП в Лоо

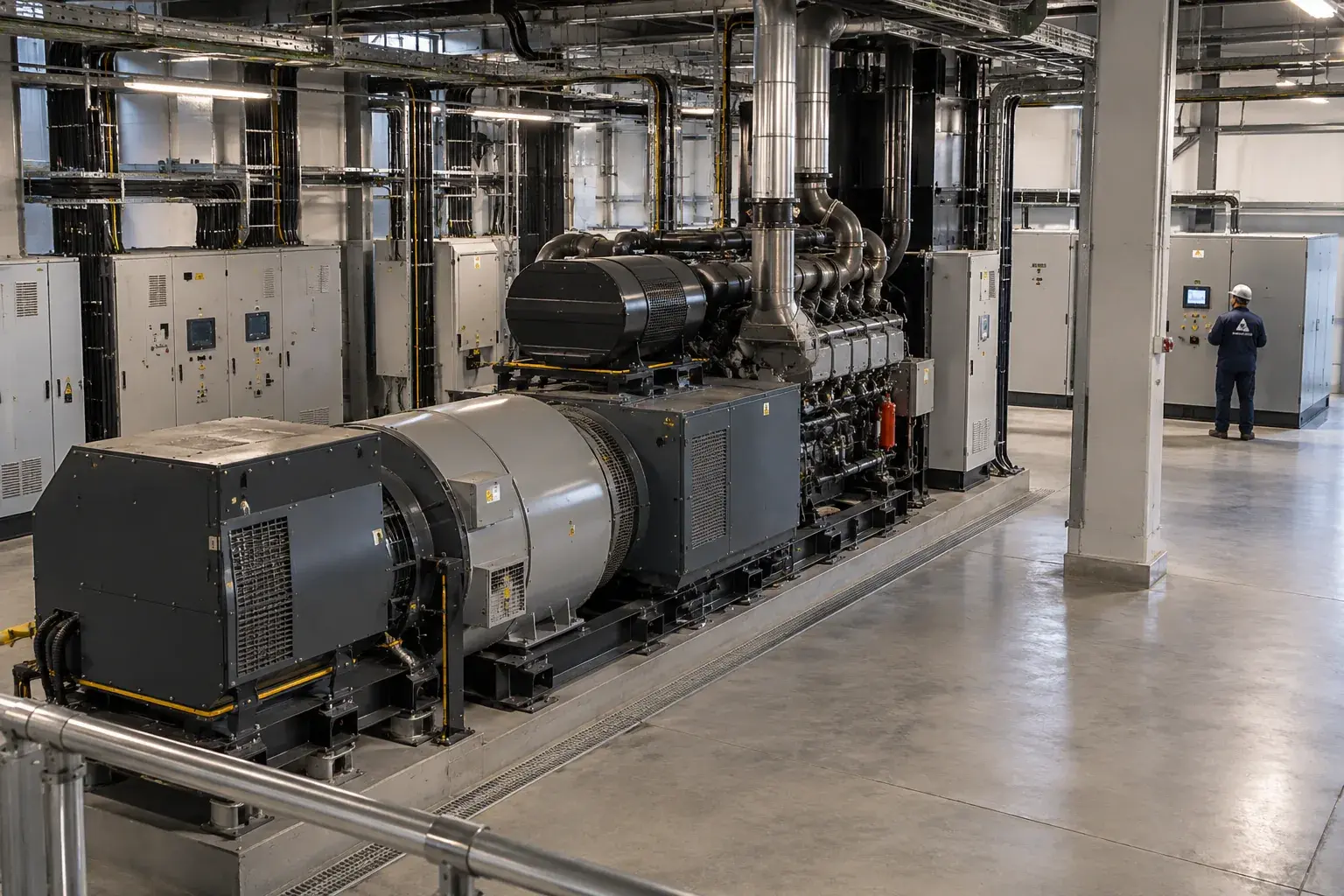

При исчезновении внешнего питания серверная нагрузка не может ждать запуска дизеля. В новом вычислительном центре в Лоо рассматриваем дизель-роторную систему: накопленная кинетическая энергия поддерживает нагрузку на переходном этапе, затем ее принимает двигатель. Электромонтаж охватывает ввод, распределение, защиты и управление, а проверка подтверждает всю последовательность питания.
Разбираем путь мощности в каждом режиме
В документации HITEC PowerPRO изучаем совместную работу генератора, кинетического модуля и двигателя. При нормальной сети вращающаяся машина участвует в работе системы совместно с дросселем. После нарушения питания энергия накопителя поддерживает генерацию во время запуска двигателя. Затем обгонная муфта связывает вышедший на режим двигатель с электрической машиной.
Этот запас ограничен и предназначен для переходного процесса. Продолжительная автономная работа зависит от топлива, охлаждения и готовности вспомогательных систем. Не переносим рекламное выражение о неограниченной автономии в обещание владельцу центра. Также не называем установку полностью лишенной любых аккумуляторов: исполнение пусковой системы проверяется отдельно.
Машинный зал готовим до поставки
При выезде измеряем проемы и пути перемещения оборудования, осматриваем место установки и доступ к обслуживанию. Лазерным дальномером и нивелиром проверяем подготовленное основание. Совместно с проектировщиками согласовываем отвод тепла, выхлоп, подачу воздуха и топливное хозяйство. Закрытые вращающиеся части остаются доступными для штатного обслуживания через предусмотренные изготовителем ограждения.
Кабельные трассы увязываем с вводными и распределительными устройствами. Проверяем защитное заземление, разделение цепей управления и силовых линий, маркировку и соответствие фактической коммутации однолинейной схеме. Контактные соединения затягиваем динамометрическим инструментом по документации конкретных аппаратов. Обходную линию предусматриваем только с согласованной последовательностью переключений и блокировками.
Испытываем переход, а не только запуск двигателя
До подачи напряжения выполняем предусмотренные электрические измерения, учитывая ограничения подключенной электроники. Мегаомметр нельзя подключать через чувствительные блоки без их подготовки по инструкции. Для нагрузочных испытаний используем согласованный испытательный стенд или нагрузочный модуль, анализатор качества электроэнергии и регистрацию событий управления.
Проверяем нарушение сети, запуск двигателя, принятие нагрузки и возврат к нормальному режиму. Если переход проходит неправильно, сопоставляем временные отметки, состояние защит, скорость машины и сигналы управления. Не маскируем неисправность отключением блокировки. Ремонт конкретного узла выполняем после безопасного вывода из работы, затем повторяем связанный сценарий испытаний.
Эксплуатация получает понятную схему действий
При выполнении электрических сетей учитываем рабочий проект и применимую часть СП 76.13330.2016. Требования к статическим ИБП не считаем автоматически достаточными для роторной установки. Для выбранной комплектации проверяем собственную документацию изготовителя, включая вспомогательные механические и электрические системы.
На сдаче передаем исполнительные схемы, протоколы измерений и проверенные сценарии переключений. Отдельно согласовываем обслуживание без потери питания ответственных потребителей и условия восстановления после аварии. Заказчику необходимо организовать доступ в машинный зал, электрощитовые и к трассам; соответствие подготовленной площадки проверяем на месте до прибытия тяжелого оборудования.
Частые вопросы
Кинетический модуль заменяет запас топлива?
Нет. Он поддерживает нагрузку во время перехода. Длительная работа требует готового двигателя и топливной системы.
Достаточно проверить двигатель без нагрузки?
Такой запуск не подтверждает качество питания потребителей. Нужны согласованные нагрузочные сценарии и регистрация перехода.
Обходная линия делает обслуживание безопасным автоматически?
Переключения, защиты и допустимые режимы должны быть предусмотрены проектом и проверены при наладке.
