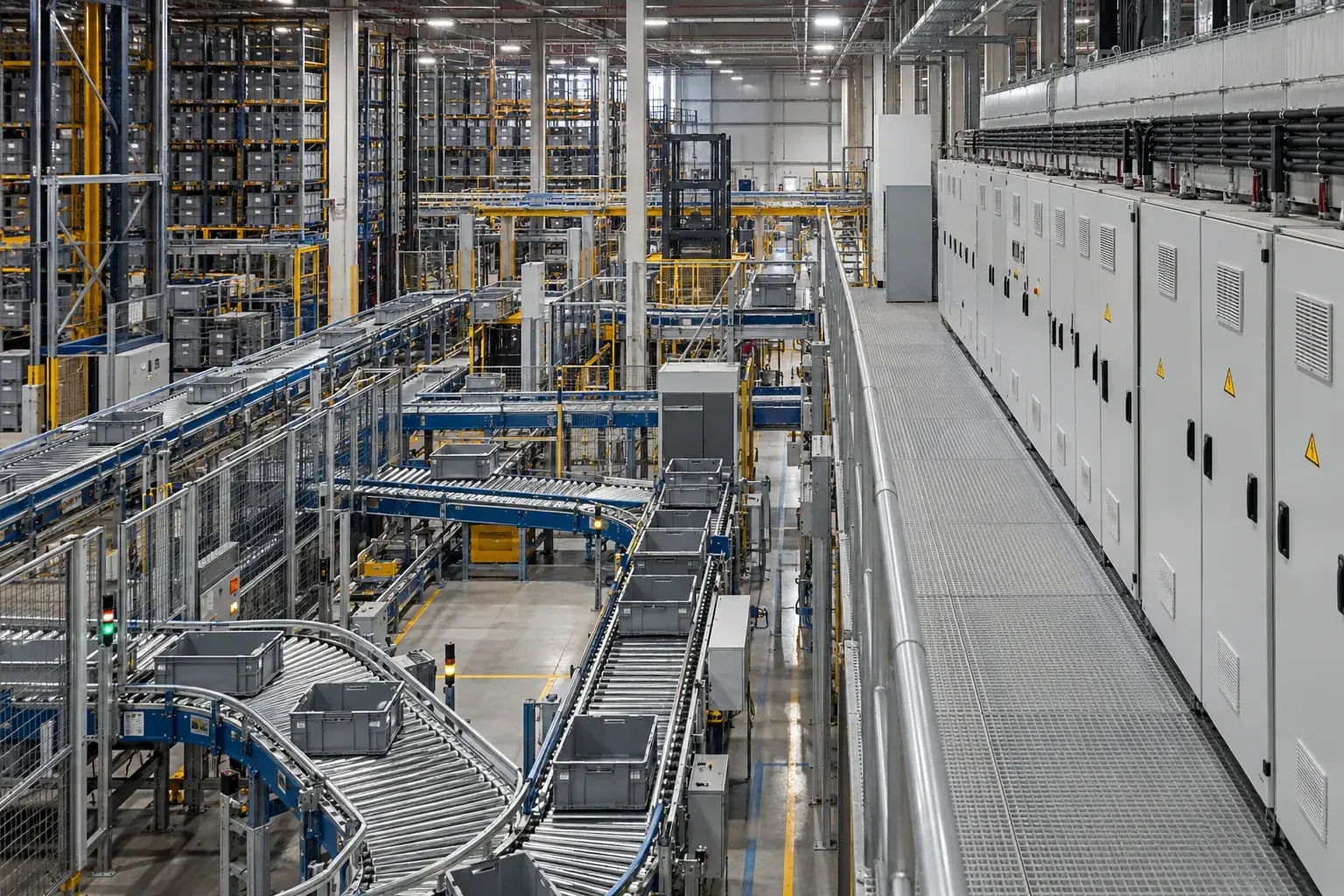

Электроснабжение автоматизированного распределительного склада в Адлере
Электроснабжение автоматизированного распределительного склада в Адлере
Остановка конвейера меняет работу соседних участков: контейнеры продолжают поступать, а принимающая зона уже недоступна. Для нового распределительного склада в Адлере проектируем электроснабжение с понятными границами машин и технологических зон. Питающая линия должна соответствовать нагрузке, а восстановление напряжения не должно превращаться в неожиданное возобновление движения оборудования.
Читаем технологическую схему вместе с электрической
На объекте уточняем ввод, распределительные пункты, расположение конвейеров и служебных проходов. Получаем от поставщиков машин мощность, режим пуска, состав преобразователей и требования к питанию. Уточняем, какие линии работают одновременно, как останавливается поток и какие аппараты должны сохранять питание при технологической паузе.
Сводим данные в перечень потребителей по зонам. Различаем силовую часть, управление, связь и необходимые вспомогательные установки. Расчет учитывает действительные длины трасс, условия прокладки и характеристики защит. Наличие свободного автомата в шкафу не подтверждает возможность добавить еще одну машину без пересмотра участка сети.
Проверяем совместимость приводов и кабелей
В установочном руководстве Schneider Electric ATV320 отдельно рассматриваются условия промышленного применения, электромагнитная совместимость и ограничения моторных кабелей. Допустимая длина зависит от двигателя, кабеля и дополнительных устройств. Поэтому двигатель на удаленном конце склада не подключаем по схеме ближайшего конвейера только из-за совпадающей мощности.
Проверяем систему заземления и исполнение фильтров. Настройка для одной питающей сети не становится подходящей для другой после копирования параметров. Руководство предупреждает, что отключение встроенного фильтра меняет электромагнитные свойства установки. Такое изменение не используем как случайный способ устранить срабатывание защиты; причину устанавливаем совместно с проектировщиком и наладчиком оборудования.
Разводим трассы и сохраняем рабочие проходы
Силовые и сигнальные линии размещаем по принятой схеме с учетом помех и обслуживания. Проверяем опоры лотков, переходы между машинами, механическую защиту и доступ к соединениям. Кабель не должен пересекать место извлечения двигателя или становиться препятствием при разборке ограждения. Маркировку выполняем по реальным границам оборудования.
Шкафы устанавливаем с предусмотренным охлаждением и сервисными зонами. Места вводов и проходов через ограждающие конструкции осматриваем до закрытия. Поврежденный провод или аппарат исключаем из сборки. Производство электромонтажных работ и наладку связываем с применимыми положениями СП 76.13330.2016; руководство преобразователя не заменяет проект всей складской сети.
Испытываем линии до совместного движения машин
Квалифицированные специалисты проверяют соединения защитных проводников, сопротивление изоляции и предусмотренные проектом защиты. Испытательную схему подготавливаем с учетом чувствительной электроники и требований ее изготовителей. Для наблюдения за нагрузкой используем токовые клещи и анализатор качества электроэнергии; термография помогает дополнить контроль соединений в рабочем режиме.
Затем вместе с технологической наладкой проверяем согласованные остановки, восстановление питания и последовательность разрешений по зонам. Электрическую приемку отличаем от проверки всей системы безопасности машин. При несоответствии фиксируем участок, устраняем причину и повторяем относящиеся к нему испытания. Передаем схемы, кабельный журнал, протоколы и перечень настроек. Для подготовки работ складу нужно обеспечить доступ и участие поставщиков технологического оборудования.
Частые вопросы
Можно ли одинаково настроить все преобразователи?
Уставки зависят от двигателя, механизма и сети. Общий тип корпуса не подтверждает одинаковую задачу.
Нужно ли испытывать сеть при пустых конвейерах?
Пусковые проверки выполняются по программе, затем оцениваются предусмотренные рабочие режимы. Отсутствие груза не подтверждает расчетную нагрузку.
Кто подтверждает безопасность автоматической линии?
Ответственные за соответствующее оборудование и систему управления. Проверенные питающие кабели являются частью результата, но не заменяют приемку машинного комплекса.
