Самолет на стоянке предъявляет к электрическому питанию другие требования, чем освещение ангара или обычная мастерская. Для нового комплекса наземного обслуживания в Адлере рассматриваем стационарную сеть с авиационными преобразователями. Связываем ввод, распределение, оборудование у мест обслуживания и кабельное хозяйство, чтобы персонал мог подключать предусмотренную нагрузку и видеть состояние системы.
Определяем режим каждой стоянки
На объекте уточняем состав обслуживаемых воздушных судов и согласованный порядок наземных операций. Проверяем доступную мощность, место вводного щита, трассы до преобразователей и зоны движения техники. Лазерным дальномером измеряем расстояния до точек подключения, а кабельные маршруты сопоставляем с реальным расположением колес, ворот и рабочих проходов.
В первичных материалах ITW GSE 2400 Compact изучаем назначение стационарного полупроводникового источника частоты 400 Гц. Исполнение Combi может дополнительно иметь отдельный выход постоянного тока, но такую комплектацию не приписываем каждому шкафу. Выбор связан с требованиями воздушного судна и подтвержденными характеристиками поставки. Обычный частотный преобразователь для электродвигателя не принимаем за готовый авиационный источник.
Устраиваем питание и защищенный кабельный маршрут

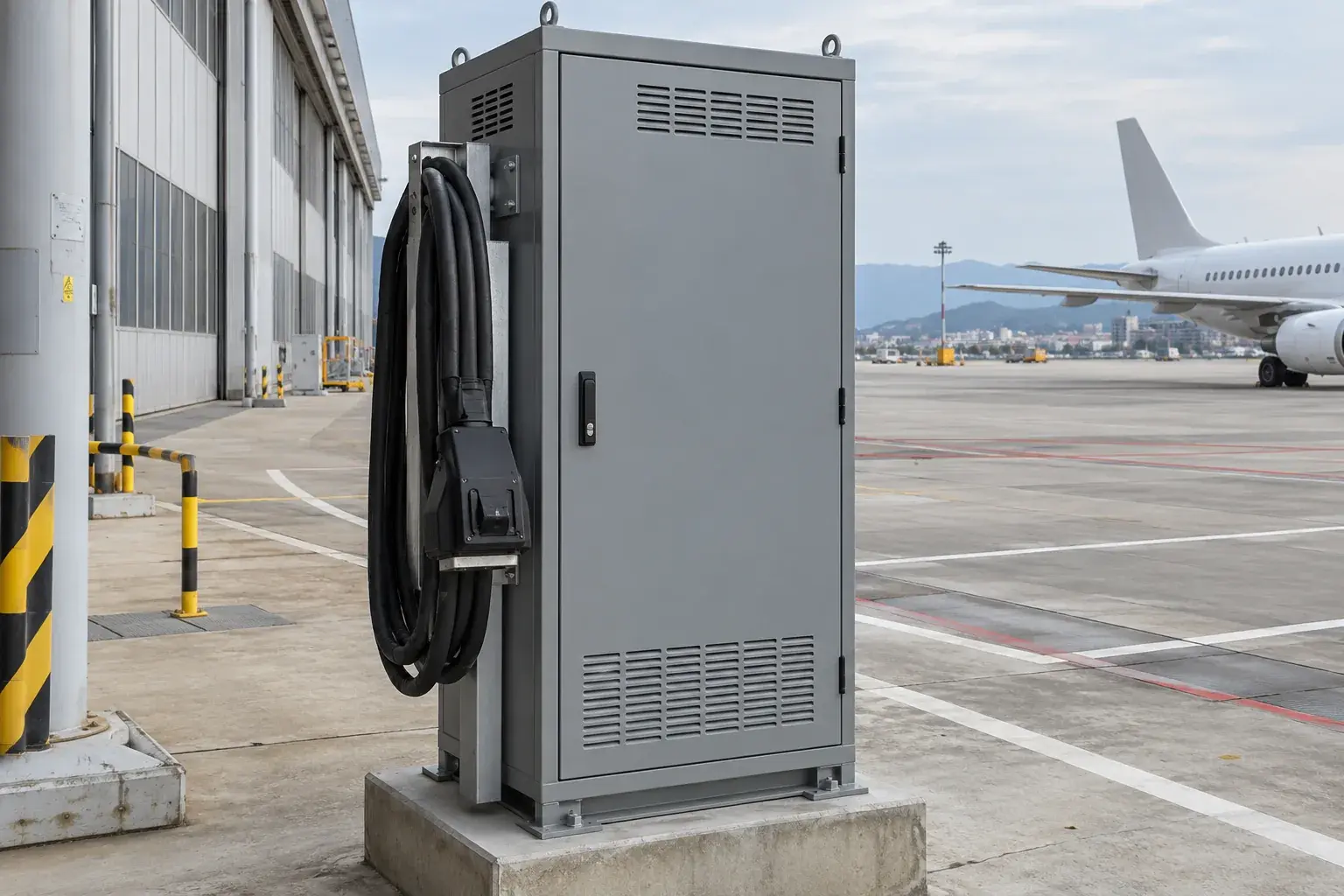

Согласовываем распределение нагрузок по вводам, селективность защит, заземление и способ отключения оборудования при обслуживании. Под шкафом предусматриваем основание, соответствующее его массе и месту установки. Вокруг сохраняем требуемый изготовителем доступ и пути охлаждения. Номинал аппарата защиты не выбираем только по выходной мощности: учитываем входные характеристики и режимы конкретного преобразователя.
Силовые кабели прокладываем с предусмотренной механической защитой, проверяем крепления и разделение с управляющими цепями. На стороне воздушного судна используем согласованные кабельные сборки и разъемы. Организуем хранение так, чтобы тяжелый соединитель не лежал в воде, а кабель не попадал под транспорт. Неповрежденная оболочка и рабочее место для подключения здесь так же важны, как закрытая дверца шкафа.
Ошибку подключения разбираем по журналу
Для диагностики используем сведения контроллера и форму ITW GSE Black Box. В ней предусмотрены данные о напряжении и токе по фазам, состоянии блокировок и температуре преобразователя. Сопоставляем запись отказа с моментом подключения и фактической нагрузкой. Один код тревоги не означает, что неисправен весь силовой модуль.
Измерения выполняем приборами, рассчитанными на соответствующую частоту и условия цепи. Для проверки выходного режима предусматриваем согласованный нагрузочный комплект. Подозрительную кабельную сборку обследуем после безопасного отключения; поврежденные детали заменяем совместимыми. Блокировку соединителя не перемыкаем ради запуска: такая попытка скрывает причину и меняет предусмотренную защиту. После ремонта повторяем сценарий, на котором возникал отказ, и сохраняем результат.
Испытываем систему как единый комплекс
Монтажную часть сопоставляем с областью СП 76.13330.2016, которая охватывает силовое оборудование, кабельные линии и заземляющие устройства. Этот свод правил сам по себе не подтверждает соответствие авиационного источника требованиям конкретного самолета. Для оборудования проверяем заводские документы, согласованные характеристики и программу ввода в эксплуатацию.
Перед сдачей проверяем входные цепи, защитное соединение корпусов, маркировку, состояние кабелей и реакции на предусмотренные неисправности. Отдельно рассматриваем восстановление питания после отключения, чтобы оно соответствовало принятому порядку работы стоянки. Эксплуатации передаем исполнительные схемы, протоколы и перечень совместимых соединителей. Обследование начинаем на месте: заказчику нужно организовать допуск в техническую зону и согласовать безопасное время проверки оборудования.
Частые вопросы
Подойдет обычная строительная сеть напрямую?
Для воздушного судна проверяем требуемые параметры и предусматриваем соответствующее наземное оборудование.
У каждого преобразователя есть дополнительный выход постоянного тока?
Нет. Это определяется исполнением и комплектацией поставки.
Можно отключить блокировку для поиска неисправности?
Рабочую защиту не обходят. Причину устанавливают по журналу, измерениям и предусмотренным изготовителем проверкам.
