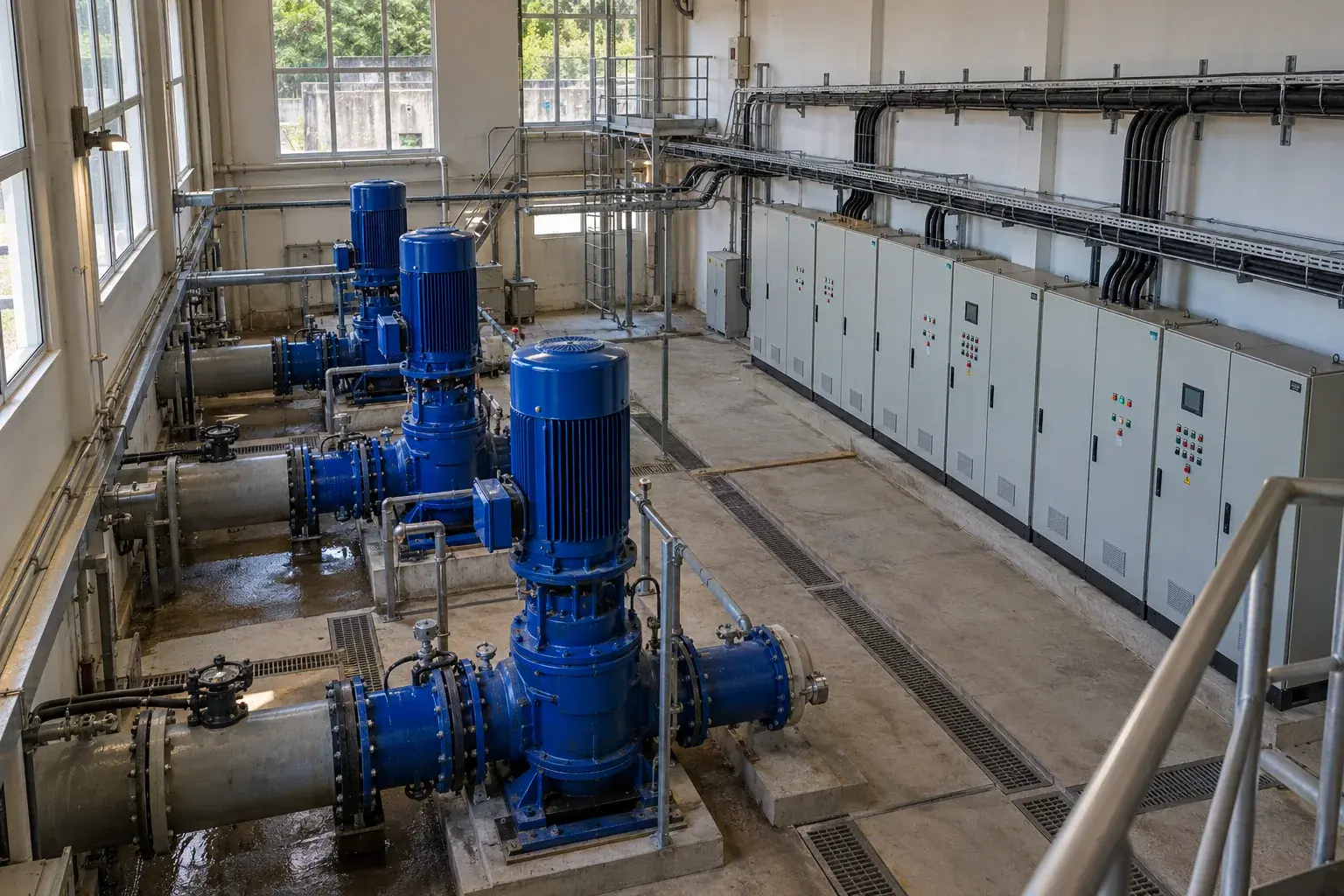

Электроприводы водозаборной станции в Солохауле
Электроприводы водозаборной станции в Солохауле
Электроприводы группы насосов настраиваем вместе с защитой и технологическими сигналами станции. Плавный пуск проверяем под нагрузкой, а возврат питания рассматриваем отдельным сценарием.
Насосная группа работает как одна станция
На новом водозаборном объекте в Солохауле начинаем с технологической схемы. Определяем рабочие и резервные насосы, источники разрешения пуска, сигналы уровня и давления. Согласовываем, какие команды поступают от оператора, а какие формирует автоматика. Случайное появление напряжения не должно подменять разрешенную команду на работу.
При осмотре сверяем двигатели, питающие линии и шкафы управления с документацией. Проверяем условия размещения кабелей, доступ для ремонта и взаимное расположение электрооборудования с трубопроводами. Плавный пуск выбираем по двигателю, нагрузке и условиям работы; одной мощности на лицевой табличке для комплектации шкафа недостаточно.
Пуск и останов связываем с гидравликой
Устройство ABB PSTX позволяет использовать разные законы разгона и останова. Моментная рампа останова предназначена в том числе для насосных применений. Возможность этой функции рассматриваем вместе с трубопроводом, арматурой и фактической реакцией давления. Обещание устранить любой гидроудар одной настройкой было бы неверным.
После выхода на режим встроенный байпас изменяет работу силовой части. Плавный пуск не превращается в преобразователь частоты и не обеспечивает постоянное регулирование скорости насоса. Если технологическому процессу требуется изменение частоты вращения, это отдельно учитываем при выборе привода и схемы управления. Существующие настройки сохраняем перед изменением, чтобы можно было сопоставить результаты наладки.
Кабели, измерения и сигналы шкафа
При монтаже применяем кабельный инструмент и динамометрический инструмент для соединений с указанным моментом затяжки. Защитные проводники, маркировку и цепи управления проверяем до подачи рабочего напряжения. Измерения электрической безопасности организуем по программе и с учетом ограничений подключенной электроники.
Во время наладки токовыми клещами контролируем двигатель, манометром или штатным регистратором снимаем изменение давления. Сопоставляем команду пуска, состояние привода и подтверждение работы насоса. Если двигатель запускается, а станция не получает ожидаемый расход, разделяем электрическую и гидравлическую причины. Увеличивать длительность разгона без такой проверки не начинаем.
Приемка на штатных и аварийных сценариях
Электромонтаж и пусконаладочные работы увязываем с областью СП 76.13330.2016. Для водозаборных сооружений учитываем применимость СП 31.13330.2021. Конкретные параметры и условия испытаний берем из проекта и документации выбранных агрегатов, а не из заводских настроек демонстрационного примера.
Проверяем чередование насосов, переход на резерв и реакции на потерю разрешающих сигналов. Отдельно воспроизводим согласованный сценарий исчезновения и возврата питания. Фиксируем, когда требуется участие оператора и какие состояния блокируют повторный запуск. Эксплуатации передаем схемы, сохраненные параметры и протоколы. Сдаваемым результатом становится управляемая насосная группа с проверенными связями между шкафом и технологией.
Частые вопросы
Плавный пуск уменьшает скорость работающего насоса?
Его назначение отличается от частотного регулирования. Требование изменять скорость учитываем при отдельном выборе оборудования.
Достаточно ли проверить двигатель без воды?
Такой проверкой нельзя принять рабочий режим станции. Испытания подготавливаем по допустимой для агрегата программе с контролем технологических условий.
Резервный насос должен включаться после любого сбоя?
Алгоритм зависит от причины отказа и разрешающих условий. Общая авария водозабора может запрещать пуск всей группы.
