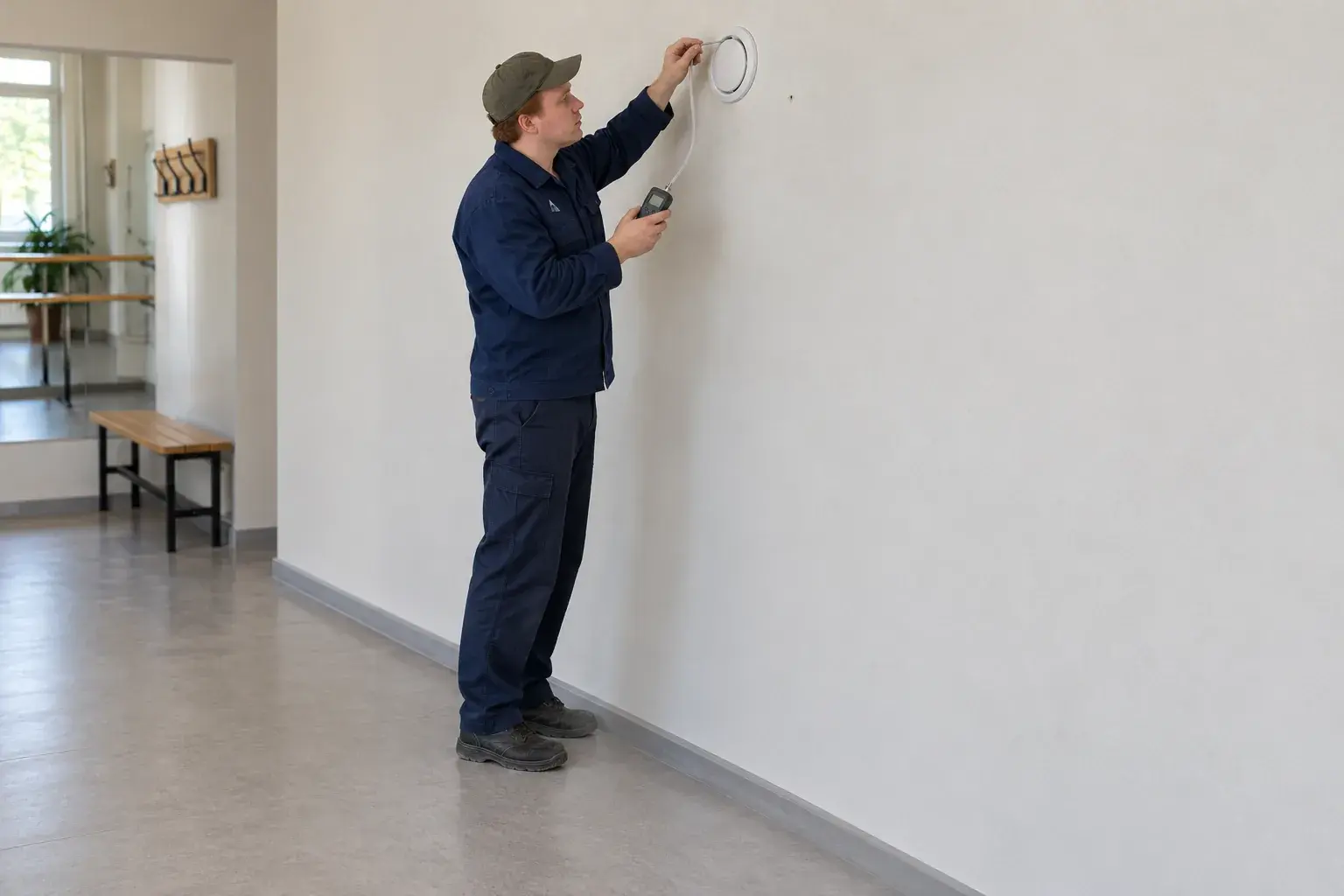

Настройка вытяжного дискового клапана в Хосте
Настройка вытяжного дискового клапана в Хосте
Круглый клапан под потолком можно открыть сильнее, но это не гарантирует нужный воздухообмен. В раздевалке небольшой танцевальной студии в Хосте сначала измеряем, сколько воздуха действительно уходит через вытяжную точку. Затем меняем положение конуса и проверяем соседние ответвления. Настройка должна остаться воспроизводимой после уборки, иначе чистый клапан вернется на место уже с другим расходом.
У каждой точки есть свой режим
На выезде сопоставляем маркировку терминала с проектом и схемой сети. Уточняем, при каком режиме вентилятора задан расход, какие двери должны быть закрыты и откуда поступает замещающий воздух. Измерение при открытом служебном окне может описывать случайный режим, который исчезнет после ухода монтажников.
Осматриваем посадку корпуса и доступный участок канала. Загрязнение, неплотная рамка и перекрытый путь притока требуют собственных действий. Вращением конуса нельзя устранить засор ответвления или компенсировать неправильно работающий вентилятор. До регулировки записываем исходное положение, чтобы не потерять рабочую отправную точку.
Выбираем способ измерения
У вытяжного клапана Swegon EXC предусмотрены измерение расхода подходящим расходомером либо определение его по давлению с измерительным крючком. Для первого способа подбираем балометр с подходящим диапазоном и учитываем влияние измерительной насадки. Для второго нужны микроманометр, штатная точка отбора и коэффициент именно этого размера и положения конуса.
Свободно поднесенный к щели анемометр не дает автоматически расход всей точки. Скорость неодинакова по окружности, а рабочая площадь не равна площади видимого круга. Поэтому случайное показание скорости не умножаем на наружный диаметр клапана.
Проверяем арифметику и единицы
Расчетный пример по таблице EXC 125: при положении конуса 0 коэффициент k равен 2,6. При измеренном давлении 25 Па получаем q = k x sqrt(p) = 2,6 x 5 = 13 л/с. Переводим в часовой расход: 13 x 3,6 = 46,8 м3/ч. Эти числа показывают способ расчета, а требуемый расход конкретной раздевалки берем из проекта.
Коэффициент соседнего размера или другого открытия использовать нельзя. Перед записью результата сверяем единицы прибора и таблицы; иначе правильная формула даст внешне убедительное, но неверное число.
Закрепляем результат на самом клапане
Конус поворачиваем небольшими шагами, после каждого изменения даем показаниям установиться. В инструкции EXC направление вращения связано с изменением сопротивления; после настройки положение фиксируется контргайкой с обратной стороны. Не оставляем деталь свободно вращаться от обычной протирки.
СП 60.13330.2020 учитываем при оценке проектного воздухообмена и организации системы. Работу конкретного терминала уточняет документация Swegon. В протокол вносим номер точки, режим установки, прибор, положение конуса и измеренный расход. Дополнительно очищаем доступную рамку и показываем обслуживающему персоналу, как снять корпус для уборки, не сбивая регулировку.
Частые вопросы
Шум исчезнет при полном открытии?
Иногда меняется только характер шума. Причину проверяют по давлению, расходу и состоянию канала.
После очистки нужно снова измерять?
Да, если конус вращали или исходное положение не сохранилось. Положение на глаз ненадежно.
Можно принять одну точку отдельно от остальных?
Окончательный режим подтверждают с учетом влияния регулировки на связанную сеть.
