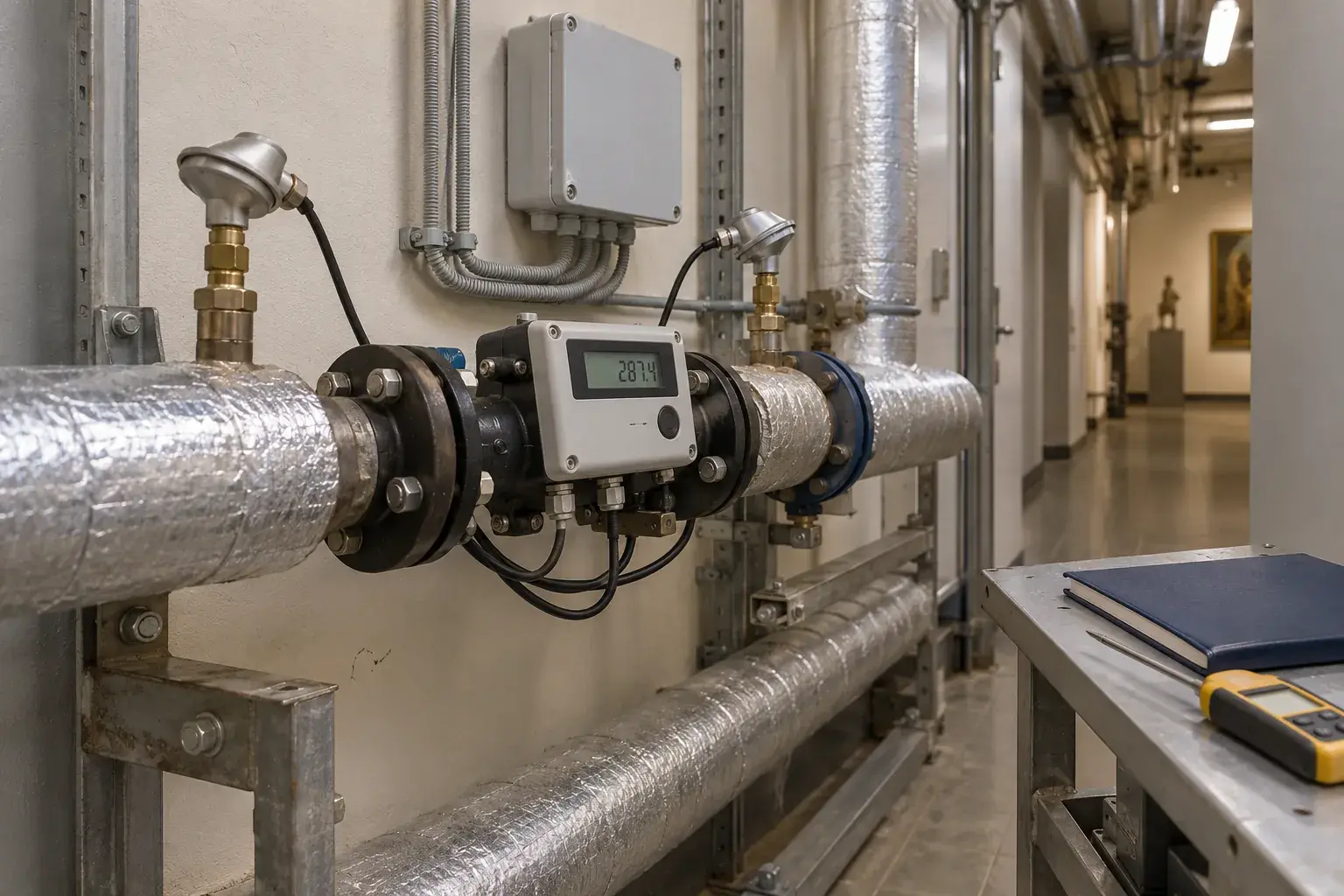

Диагностика теплосчетчика музея в Сочи
Почему теплосчетчик показывает ошибку и не считает тепло?
Ошибка на дисплее теплосчетчика не означает, что весь прибор надо менять. На месте записываем код, проверяем заполнение расходомера, направление потока и показания двух температурных датчиков. Метрологические пломбы не вскрываем: работы в опломбированной части выполняют только в разрешенном порядке.
Сначала читаем код и схему
Снимаем модель, заводской номер, версию настройки, архив ошибок и текущие показания. Сверяем место установки расходомера с проектом: подача или обратка, направление стрелки, заполнение трубопровода. Код без привязки к конкретной модели не расшифровываем по чужой таблице.
Для SonoMeter 40 инструкция Danfoss различает отсутствие сигнала расхода, обратный поток и ошибки температурных датчиков. ГОСТ Р 51649-2014 относится к характеристикам теплосчетчика, но не является инструкцией для перестановки датчиков на объекте.
Проверяем расход до замены прибора
Сопоставляем показание счетчика с положением арматуры, работой циркуляции и доступным контрольным прибором. Воздух в измерительном участке способен нарушить работу ультразвукового расходомера. Если труба не заполнена, сначала восстанавливаем гидравлический режим и удаляем воздух по схеме системы.
Дополнительная работа - диагностика забитого участка перед расходомером, если при рабочей команде расход действительно мал. Самостоятельно вскрывать опломбированный измеритель ради промывки нельзя. Разделяем ремонт трубопровода и действия метрологической организации.
Температуры должны относиться к нужным трубам
Контактным термометром сравниваем температуру на подаче и обратке с индикацией датчиков, учитывая погрешность поверхностного замера. Проверяем посадку датчиков в гильзах и целостность доступного кабеля. Перепутанные датчики могут дать неверную разность температур при нормальном расходе.
СП 60.13330.2020 помогает сверить схему системы отопления, а паспорт счетчика - расположение и тип пары датчиков. Поврежденный кабель меняем только в допустимой зоне и по согласованной процедуре. Замена одного датчика без проверки совместимости пары может нарушить точность учета.
Расчетный пример для понимания
Расчетный пример, не показания музея: при условном расходе 2 м3/ч и разности температур 8 °C оценка тепловой мощности для воды около 1,16 x 2 x 8 = 18,6 кВт. Коэффициент 1,16 здесь приближенный; реальный счетчик считает энергию с учетом своих измерений и алгоритма.
Число помогает увидеть явно невозможную индикацию, но не служит поверкой. При нулевой разности температур прибор может показывать расход без накопления тепла. В журнал записываем обе температуры, расход, код и время в одном режиме.
Возвращаем учет в понятное состояние
После устранения внешней причины наблюдаем исчезновение ошибки, устойчивый расход и изменение накопленной энергии во времени. Если код остается или требуется доступ под пломбу, оформляем вызов уполномоченной организации с сохранением архива и документального статуса прибора.
В акте разделяем проверку обвязки, восстановление кабеля или датчика в допустимой зоне и метрологические действия. Заказчик получает конкретный код и условия его появления, чтобы не менять исправный счетчик из-за одного незаполненного участка трубы.
Частые вопросы
Можно ли снять пломбу для быстрой проверки?
Нет. Порядок работ на опломбированном узле согласуют с ответственными за учет.
Почему есть расход, а тепла нет?
Проверяют разность температур и посадку пары датчиков.
Нужно ли менять прибор при ошибке потока?
Сначала проверяют заполнение трубы, направление и реальную циркуляцию.
