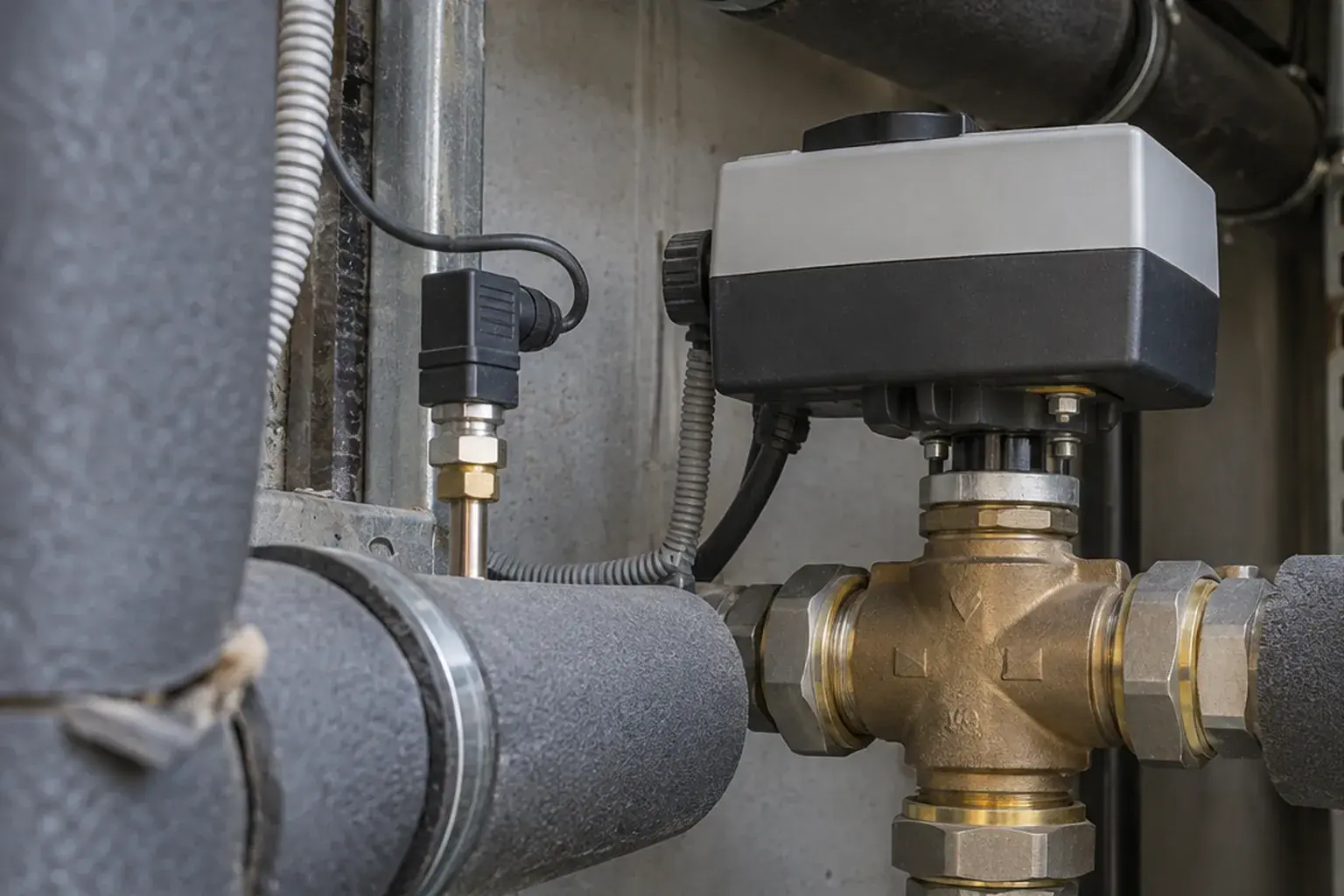

Диагностика смесительного клапана павильона в Анапе
Почему теплый пол не реагирует на команду автоматики?
Пол в павильоне нагревается рывками, хотя контроллер меняет уставку. Не стоит сразу менять насос: температуру после смесительного узла определяют команда привода, положение штока и температура обоих входящих потоков. Эти три факта можно проверить раздельно, не вскрывая весь коллектор.
Снимаем режим до вмешательства
Контактными термометрами с теплоизоляцией точки измеряем подачу котлового контура, обратку пола и выход AB после стабилизации. Записываем температуру наружного воздуха, уставку и фактическую команду контроллера. Разные места измерения через голый металл и поверх утеплителя дадут несопоставимые цифры.
По схеме сверяем насос и направление потока. Для VRB 3 документация Danfoss описывает смешение двух входов A и B в выход AB. Если арматура смонтирована иной логикой, настройка привода не исправит гидравлическую ошибку: потребуется решение по обвязке.
Разделяем электрическую и механическую причину
Проверяем питание привода и управляющий сигнал мультиметром согласно его конкретному шильдику. Даем команду на два крайних положения и отмечаем фактический ход. Если команда меняется, а шток остается неподвижным, отдельно оцениваем привод и заедание клапана по инструкции.
При отключенном питании и разрешенном производителем порядке снимаем привод, проверяем свободный ход штока без усилия выше допустимого. Силой проворачивать шток трубным ключом нельзя: можно повредить сальник. Дополнительная работа - очистить фильтр перед клапаном, если загрязнение препятствует ходу.
Что показывает температура
Если выход AB почти равен горячему входу при команде на охлаждение, проверяем посадку привода на штоке и фактическое перекрытие. Если температура меняется правильно, а пол остается холодным, ищем недостаточный расход, воздух или закрытые петли. Одной накладной цифры для замены клапана мало.
Паспорта Danfoss задают характеристику и пределы для конкретного типоразмера. Пропускную способность kvs сверяем с проектным расходом и потерей давления; клапан большего диаметра не обязательно улучшит регулирование, а может ухудшить плавность.
Исправляем по измеренной причине
При ошибке сигнала восстанавливаем клемму и масштаб входа контроллера, затем повторяем ход привода. При износе сальника или механическом клине изолируем ветвь, сливаем безопасный объем, меняем совместимый узел и восстанавливаем заполнение с удалением воздуха.
СП 60.13330.2020 служит рамкой для проектных температур и схемы отопления; не назначаем универсальную температуру пола для любого павильона. Возвращаем утвержденную кривую регулирования и ограничение подачи именно этого объекта.
Проверяем устойчивость
На двух командах записываем температуры A, B, AB и время хода. После стабилизации проверяем, нет ли колебаний вокруг уставки и шума в клапане. При смене приводного блока сверяем обратную связь контроллера и аварийную индикацию.
Эксплуатации передаем таблицу замеров, модель установленного клапана и состояние фильтра. Если температура AB стабильна, но отдельная петля холодная, дальнейшая задача относится к балансировке коллектора и оформляется отдельно.
Частые вопросы
Можно ли поменять только привод?
Да, если сам клапан ходит свободно и привод совместим по посадке и сигналу.
Почему важны три температуры?
Они показывают, смешивает ли клапан горячий и обратный потоки.
Есть ли одна уставка для всех полов?
Нет, берут проект и режим конкретного объекта.
