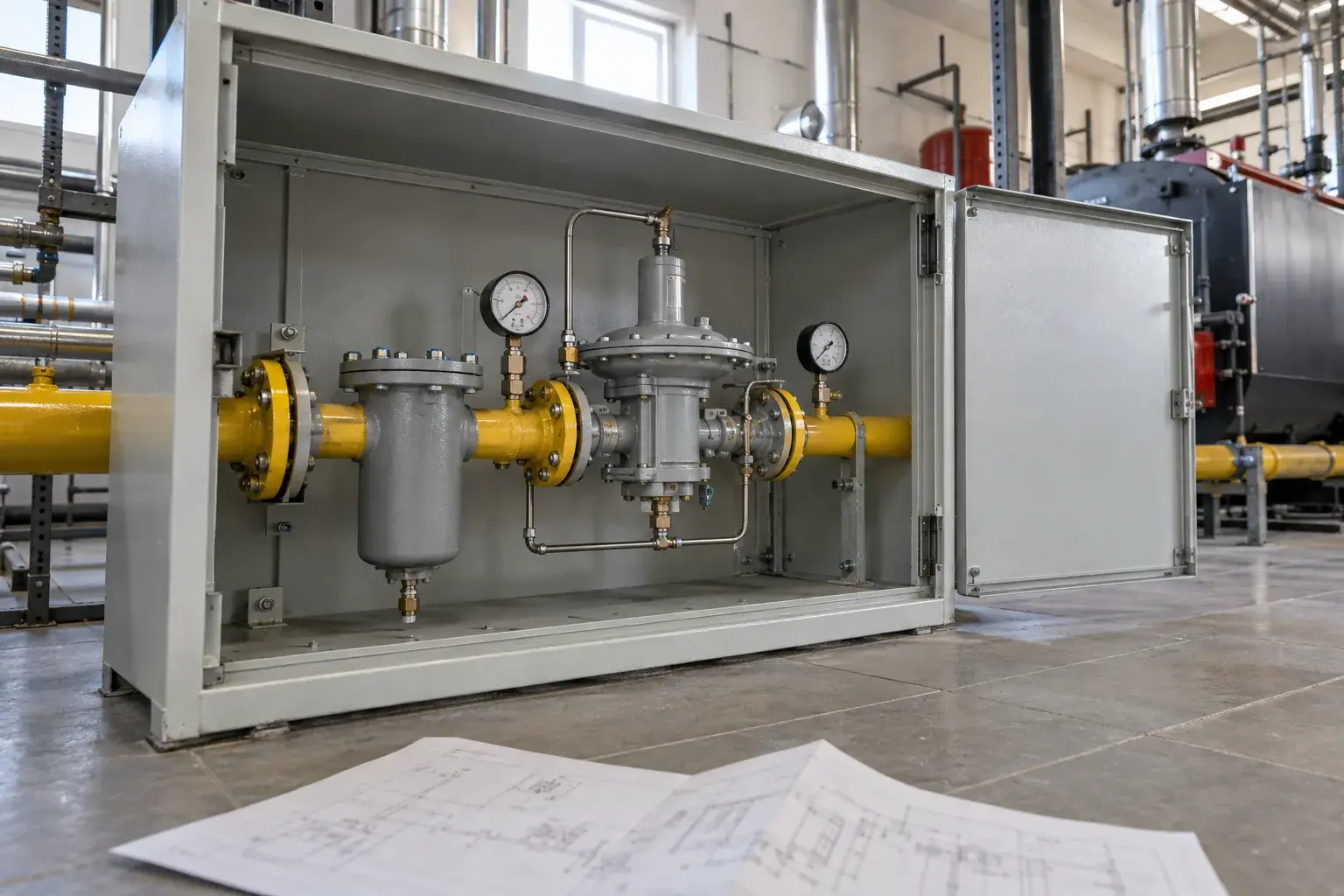

Диагностика регулятора давления газа котельной в Краснодаре
Почему после включения котлов давление газа на выходе регулятора падает?
Падение выходного давления под нагрузкой не означает, что нужно сразу крутить настройку регулятора. Ограничение может быть выше по потоку: загрязненный фильтр, недостаточное входное давление или неверная пропускная способность линии. В котельной сравниваем параметры до и после регулятора в нескольких штатных режимах, затем локализуем причину.
Замеряем два давления одновременно
Сверяем проект, паспорт регулятора и разрешенный диапазон котлов. Поверенными приборами снимаем входное и выходное давление при одной работающей ступени и при предусмотренной проектом нагрузке. Без входного показания невозможно понять, не просаживается ли сама подача газа.
Работы выполняет персонал с необходимым допуском по согласованному наряду и программе. Перевод котельной в испытательный режим согласуем с эксплуатацией. Ни один числовой порог не берем из чужой статьи: уставки зависят от проекта, модели горелки и давления сети.
Фильтр, импульсная линия, регулятор
Если входное давление стабильно, а перепад на фильтре вырос, проверяем загрязнение фильтрующего элемента по процедуре изготовителя. Если фильтр свободен, смотрим состояние импульсной линии и фактическую реакцию регулятора. Забитый отбор давления способен давать ложную команду рабочему органу.
Дефектный узел ремонтируем или заменяем на совместимое изделие по проекту. Изолирование, сброс газа, вскрытие и испытание проводят только по утвержденной технологии. Байпас не используем как постоянное решение и не меняем уставку защитной арматуры ради удержания пламени.
Что значит «хватает расхода»
Расчетный пример, не данные котельной: два котла по 5 м³/ч дают 10 м³/ч установленного максимального расхода. Выбор регулятора не делают только по этой сумме: нужны входной диапазон давлений, требуемое выходное давление, минимальный режим и потери на фильтре и трубопроводе.
СП 62.13330.2011 задает рамку сетей газопотребления. СП 89.13330.2016 учитываем только после проверки применимости к типу котельной; для некоторых встроенных установок у него есть исключения. Паспорт и рабочий проект определяют оборудование и условия настройки конкретного узла.
Вводим в работу с подтверждением
После ремонта выполняем предусмотренные испытания на герметичность, проверяем защитные устройства и записываем давление при ступенчатом включении нагрузки. Смотрим не только устойчивость котлов, но и отсутствие колебаний на малом расходе. Результаты оформляем в исполнительной и эксплуатационной документации.
Если входное давление падает раньше регулятора, передаем вопрос ответственному за подачу газа и проектировщику. Регулировка собственного узла не устранит ограничение внешней сети. Эксплуатации оставляем точки контроля и журнал параметров, чтобы следующий отказ не начинать с перестановки уставок.
Дополнительные узлы, которые влияют на результат
Проверяем доступ к фильтру и манометрам, состояние креплений импульсной линии и читаемость исполнительной схемы. При вибрации котельного оборудования оцениваем, не передается ли она на приборы и соединения. Выявленные дефекты фиксируем отдельно от настройки регулятора.
Если установка имеет резервную нитку редуцирования, проверку переключения проводим только по проектному сценарию с эксплуатацией. Наличие резерва не дает права обходить рабочую защиту. После работ пломбы и ограничения доступа восстанавливают уполномоченные лица.
Частые вопросы
Можно ли повысить уставку регулятора на месте?
Только в пределах проекта и паспорта, после установления причины и по утвержденной процедуре.
Что показывает перепад на фильтре?
Рост перепада под нагрузкой указывает на дополнительное сопротивление, но причину подтверждает осмотр по регламенту.
Кто должен проводить вскрытие?
Уполномоченный персонал с необходимыми допусками и оформленным порядком работ.
