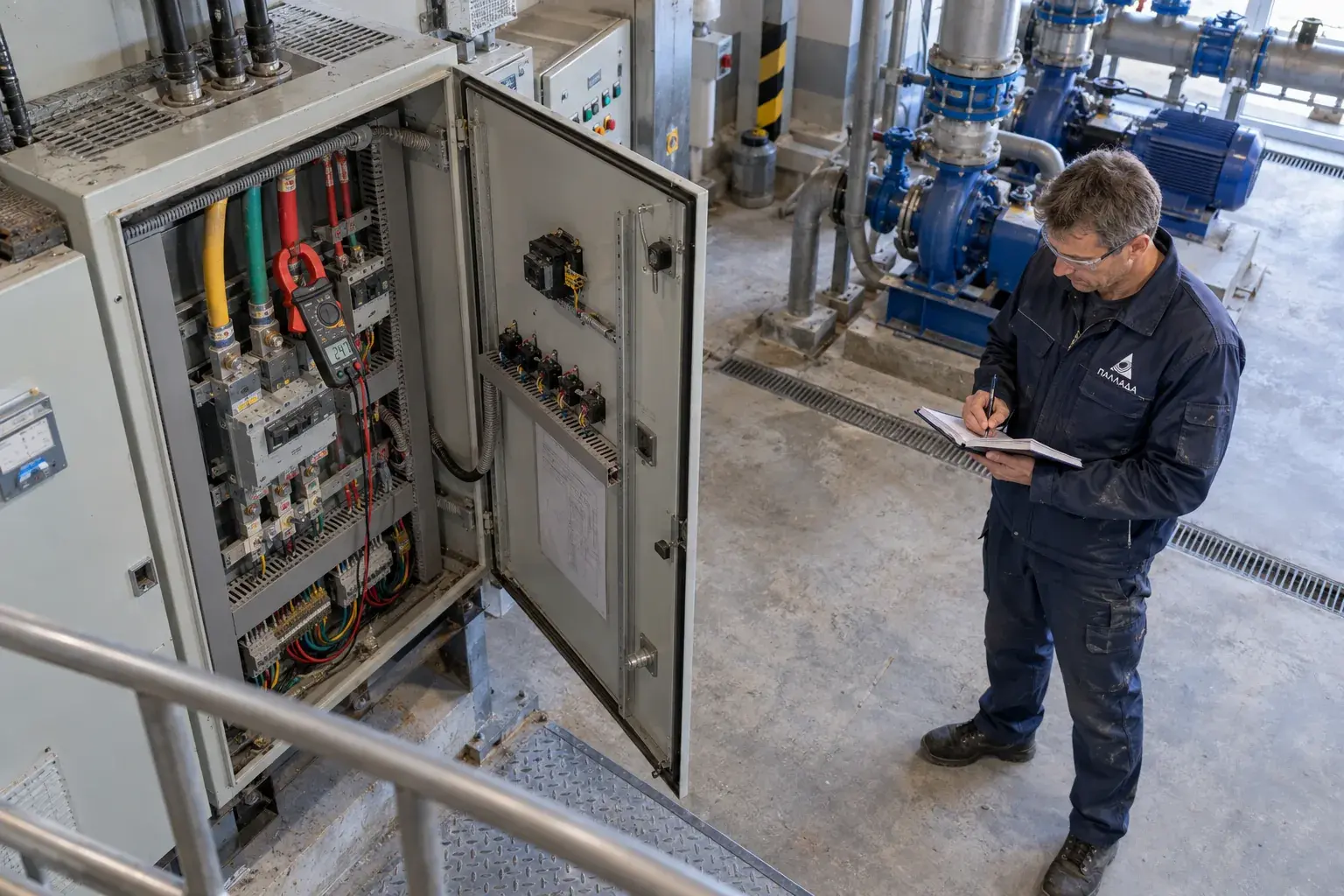

Диагностика перекоса фаз насосной яхт-клуба в Сочи
Почему трехфазный насос греется без видимой перегрузки?
Двигатель насоса нагревается, а тепловая защита время от времени останавливает станцию. Сначала проверяем электрическую и гидравлическую нагрузку отдельно: одинаковый симптом дают просадка одной фазы, плохой контакт, заклинивающий насос и неверная уставка защиты. В насосной яхт-клуба Сочи сравнение ведут при одном и том же водоразборе.
Снимаем картину под нагрузкой
Электротехнический персонал записывает паспорт двигателя, схему питания и код срабатывания. Поверенным мультиметром измеряет линейные напряжения в допустимых точках, клещами - ток каждой фазы при устойчивом расходе. Нельзя сравнивать ток фазы при пуске с током другой фазы через минуту работы.
Одновременно фиксируем давление и расход насоса. Если все три тока повышены одинаково, вероятна гидравлическая перегрузка. Если одна фаза заметно отличается при устойчивых напряжениях, проверяем соединения и двигатель по методике изготовителя.
Ищем место потери напряжения
После отключения, проверки отсутствия напряжения и блокировки пуска осматриваем клеммы автомата, контактора и двигателя. Ищем потемнение, окисление, ослабленное соединение и следы влаги. Подтяжку выполняем с моментом, указанным для конкретной клеммы, а не «до упора».
Дополнительная работа - заменить поврежденный наконечник или короткий участок кабеля, если обжим потерял контакт. После ремонта повторяем измерение под той же нагрузкой. Тепловизор может подсказать место нагрева, но температура одного кадра без тока и состояния контакта не доказывает причину.
Когда проверять двигатель
Если линия исправна, измеряем сопротивление изоляции и сравниваем обмотки по паспорту двигателя и методике испытаний, предварительно отсоединив чувствительную электронику. ГОСТ Р 50571.16-2019 задает общую рамку проверки установки; допустимые параметры двигателя определяются его изготовителем.
Для таких проверок применяют соответствующий режим прибора и безопасную схему подключения. Руководство Fluke 1664 FC помогает с режимами установки, но не заменяет измерение рабочих токов клещами. Случайная «нормальная» цифра сопротивления без записанного напряжения испытания не является протоколом.
Как читать три показания
Условный пример, не протокол яхт-клуба: при токах 9,8; 10,1 и 13,4 А видно, что третья фаза отличается. Само отношение этих чисел не указывает, находится ли причина в питающем кабеле, контакторе или обмотке. Для вывода нужны одновременные линейные напряжения и нагрузка насоса.
Запись ведем по обозначениям фаз на схеме, а не просто «левый провод». Если после перестановки измерительных клещей аномалия перемещается вместе с прибором, сначала проверяем измерение. Такой контроль исключает ненужную замену двигателя из-за ошибки датчика.
Приемка после исправления
Под нагрузкой повторно записываем три напряжения, три тока, давление и время непрерывной работы. Проверяем работу тепловой защиты и реле контроля фаз без обхода защиты. Результаты сопоставляем с исходным режимом, а не с произвольным универсальным процентом перекоса.
Если разброс вновь появляется в часы пикового потребления причала, передаем данные для проверки питающей сети. Замена мотора не решит внешнюю просадку напряжения; заказчик получает измерения и схему проверенных соединений.
Частые вопросы
Достаточно ли измерить напряжение без нагрузки?
Нет, дефектный контакт часто проявляется только при рабочем токе.
Можно ли подтянуть клеммы в работающем щите?
Работу выполняют после отключения и проверки отсутствия напряжения.
Зачем записывать расход воды?
Он помогает отделить электрическую несимметрию от перегрузки насоса.
