Диагностика кабельной линии холодильного склада в Сочи
Как найти поврежденный участок кабеля холодильного оборудования, проверить изоляцию и заменить только обоснованный объем линии?
Диагностику кабельной линии холодильного склада начинаем с безопасного отключения и разделения цепи на участки. Измеритель изоляции показывает, где искать дефект, но решение о замене принимается после осмотра вводов, соединений, лотков и проходок. Так можно убрать причину срабатывания защиты без бессистемной замены всей трассы.
Сначала отделяем неисправность кабеля от неисправности оборудования
Компрессор, частотный преобразователь, подогрев картера и вентиляторы создают разные режимы нагрузки. Если автомат отключается при пуске, это еще не доказывает повреждение кабеля. Проверяем журнал событий, фактический ток по фазам, настройки защиты, клеммы, контактор и последовательность включения агрегатов. Только после этого линия выделяется как самостоятельный объект испытания.
Рабочее место ограждаем, выполняем отключение по согласованной схеме, проверяем отсутствие напряжения и исключаем случайную подачу. Электронику, фильтры помех, датчики и преобразователи отсоединяем в соответствии с документацией оборудования: испытательное напряжение измерителя не должно попасть на узел, который для него не предназначен.
Каким инструментом локализуем дефект

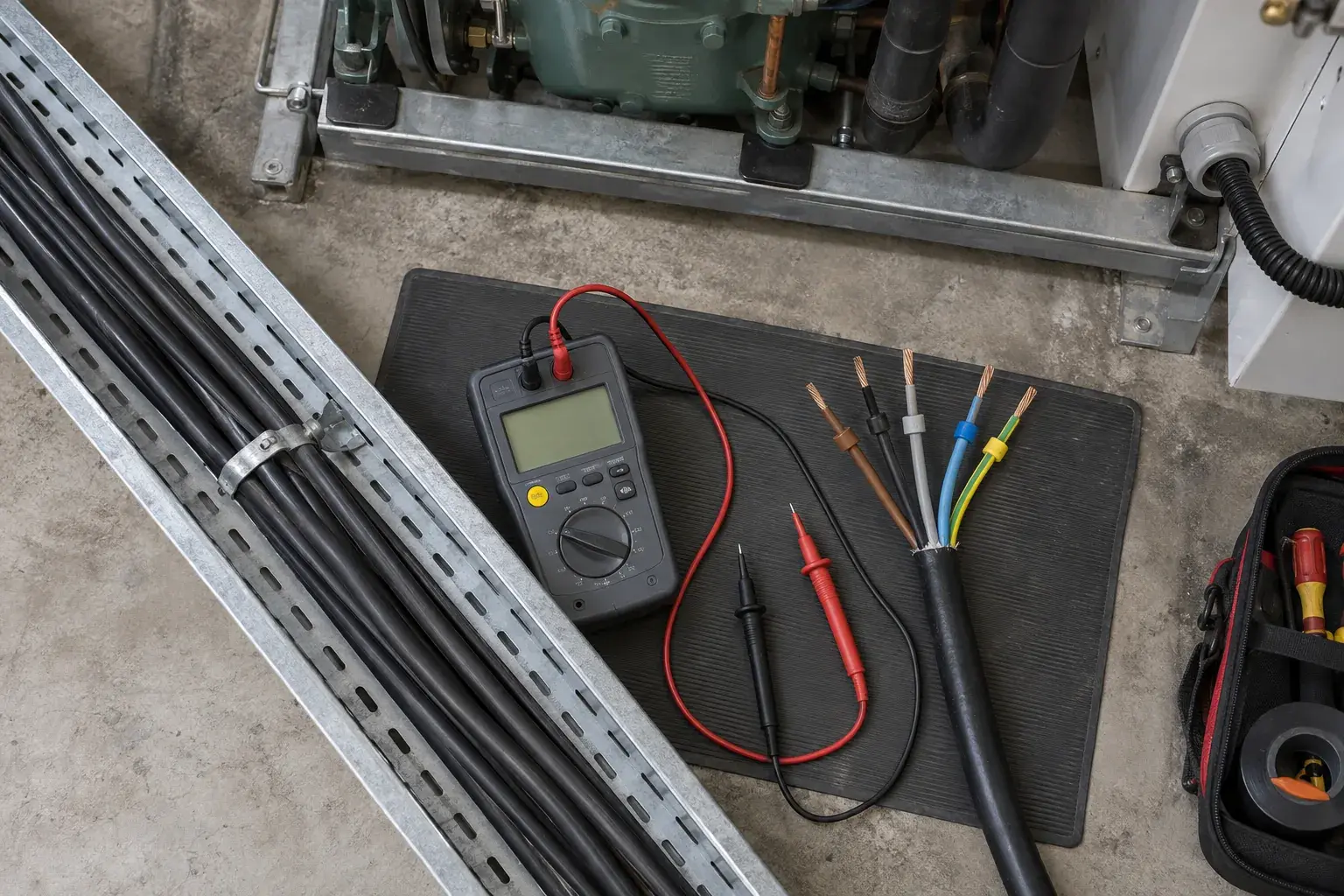

Сопротивление изоляции измеряем поверенным мегаомметром. Целостность защитного проводника и переходные соединения проверяем прибором для малых сопротивлений. Токовые клещи нужны для сравнения фаз после восстановления питания, тепловизор - для поиска нагрева под рабочей нагрузкой, а трассоискатель помогает подтвердить маршрут скрытого или смешанного участка.
Один низкий результат не превращаем в готовый диагноз. Размыкаем промежуточные коробки, отключаем муфты и делим трассу до тех пор, пока проблемный отрезок не окажется между двумя доступными точками. Параллельно смотрим следы влаги, загрязнение, поврежденные сальники, острые кромки лотка и слишком малый радиус изгиба.
| Проверка | Инструмент | Что подтверждает |
|---|---|---|
| Изоляция жил и оболочки | Мегаомметр | Состояние выделенного обесточенного участка |
| Защитный проводник | Миллиомметр | Непрерывность и качество соединений |
| Нагрузка после ремонта | Токовые клещи | Равномерность токов и фактический режим |
| Клеммы под нагрузкой | Тепловизор | Локальный перегрев контактов |
Расчетный пример разбивки линии
Рассмотрим условную трассу длиной 68 м из кабеля 5x10 мм2. Между щитом, первой коробкой, проходкой холодильной камеры и агрегатом получаются отрезки 26, 22 и 20 м. Первичное измерение всей линии показывает нестабильный результат. После разделения первые два отрезка дают устойчивые значения, а третий меняется при перемещении кабеля у ввода.
Такой пример указывает зону поиска, но не назначает универсальный порог годности. Испытательное напряжение и критерии оцениваем по ГОСТ Р 50571.16-2019, типу цепи и документации подключенного оборудования. До ремонта дополнительно вскрываем ввод: причина может находиться в пережатой оболочке или конденсате, а не в двадцати метрах кабеля.
Как ремонтируем и какие дополнительные работы выполняем
Если поврежден только доступный концевой участок, удаляем дефектную часть, ставим ввод подходящего диаметра, заново разделываем жилы и опрессовываем наконечники матрицей нужного размера. Соединение затягиваем с контролем момента по паспорту аппарата. Муфту применяем только там, где она предусмотрена условиями среды и остается доступной для контроля; скрывать случайную скрутку в стене нельзя.
Одновременно восстанавливаем крышки лотков, защиту острых кромок, крепления, маркировку начала и конца линии, герметизацию проходки и отвод конденсата от ввода. Если трасса системно увлажняется или перегружена, локальный ремонт не решит задачу - корректируем маршрут, сечение либо способ прокладки по проекту.
- проверка момента затяжки клемм
- замена кабельных вводов и наконечников
- восстановление ограждений и крышек лотков
- маркировка линии и обновление однолинейной схемы
Чем подтверждаем результат
После ремонта повторяем измерения в той же конфигурации, затем проверяем защитный проводник и правильность чередования фаз. Питание подаем по согласованной процедуре, снимаем токи при пуске и в установившемся режиме, осматриваем соединения тепловизором. Результаты записываем так, чтобы было понятно, какой участок, каким прибором и при каких условиях проверен.
ГОСТ Р 50571.16-2019 задает логику проверки электроустановки и оформления результатов, а ГОСТ 12.3.019-80 - требования безопасности измерений. Заказчик получает не фразу «кабель исправен», а протокол, схему участка, перечень замененных элементов и основание для дальнейшей эксплуатации.
Частые вопросы
Можно ли проверить линию без остановки холодильного оборудования?
Токи и нагрев снимаются под нагрузкой, но сопротивление изоляции измеряют только на безопасно отключенном и подготовленном участке. Окно остановки согласовываем с эксплуатацией склада.
Всегда ли низкое сопротивление означает замену всего кабеля?
Нет. Сначала отделяем оборудование, соединения, вводы и участки трассы. Объем замены определяется местом и характером повреждения, условиями прокладки и возможностью выполнить надежный ремонт.
Зачем нужен повторный тепловизионный контроль?
Изоляционное испытание выполняется без рабочей нагрузки. Тепловизор после запуска помогает увидеть слабое контактное соединение или перегрузку, которые мегаомметр не показывает.
