Диагностика датчика CO₂ библиотеки в Краснодаре
Почему приток идет на полной скорости при пустом читальном зале?
В пустом читальном зале вентилятор продолжает работать как при полном заполнении. Причина может быть в датчике CO₂, перепутанном аналоговом входе или уставке диспетчеризации. Прежде чем менять прибор, сопоставляем воздух в помещении, напряжение на клеммах и то, как контроллер трактует сигнал.
Проверяем показание на месте
Устанавливаем поверенный переносной анализатор рядом с датчиком, не в струе приточного воздуха, и ждем стабилизации. Записываем значения в одинаковых условиях, состояние притока и число людей в зале. Не объявляем датчик неисправным по одному мгновенному расхождению: ему требуется время отклика.

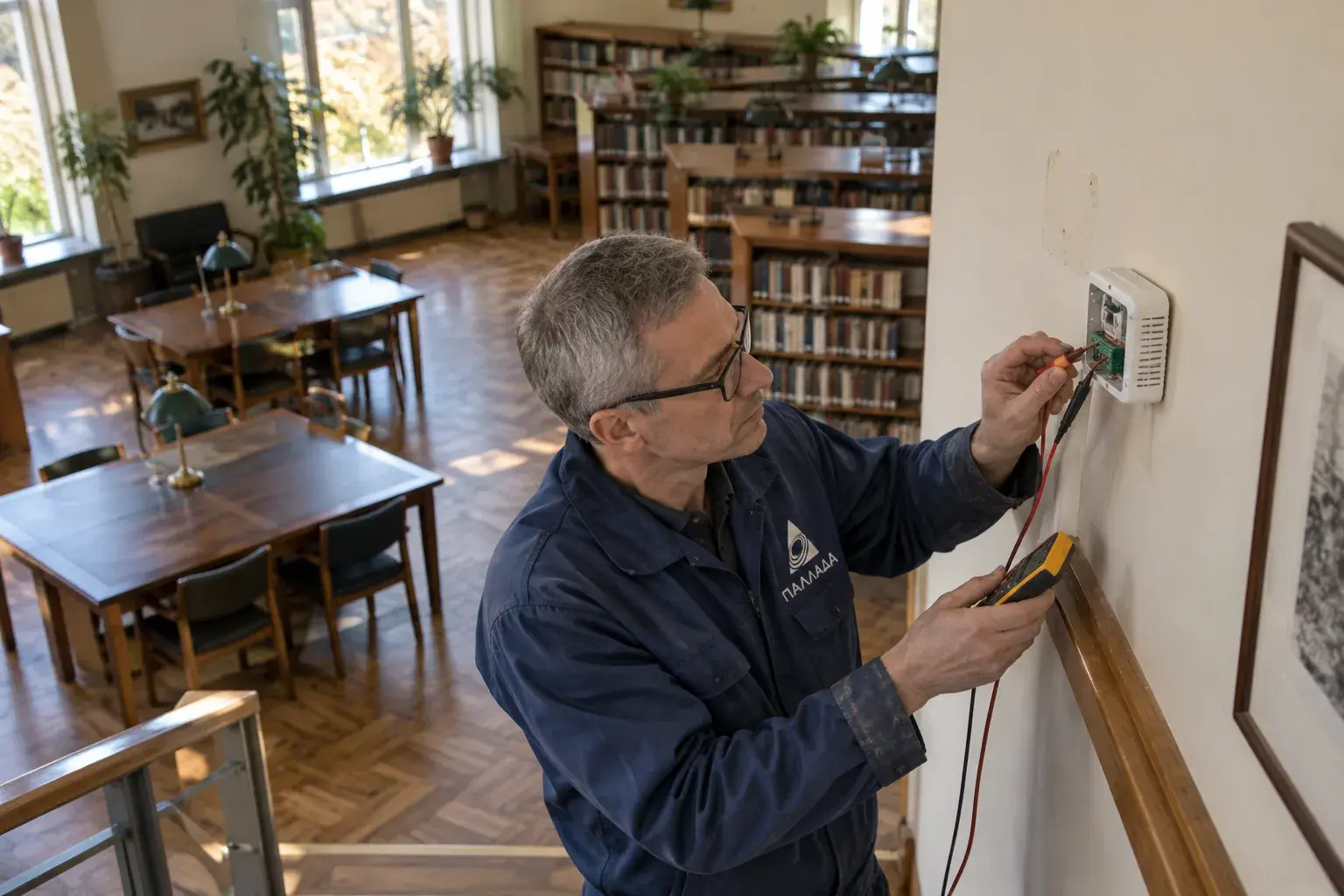

Мультиметром проверяем питание и выход на клеммах при штатном режиме. По маркировке определяем точную модификацию: инструкция Siemens для серии QPA20xx описывает разные исполнения, поэтому нельзя автоматически принять любой провод за 0-10 В. Дополнительная работа - восстановить слабый контакт в клемме или кабельный экран, если причина в линии.
Разделяем датчик и алгоритм
В журнале контроллера смотрим тренд CO₂, сигнал аналогового входа, уставку и команду скорости вентилятора. Если выход датчика согласуется с переносным прибором, а диспетчеризация показывает другое, проверяем масштабирование входа и привязку точки. Если оба значения согласуются, ищем причину постоянной команды в расписании или ручном режиме.
СП 60.13330.2020 помогает сверить проектное назначение вентиляции, а не дает универсальную уставку для библиотеки. Рабочие границы и минимальный приток берем из проекта. Нельзя снижать воздух до нуля только потому, что зал пуст: другие зоны могут требовать постоянного расхода.
Исправляем по причине
Поврежденный датчик заменяем на совместимый по диапазону, выходу и питанию; адрес и коэффициенты контроллера переносим по схеме. При ошибке автоматики корректируем вход и возвращаем утвержденные уставки. После работ сравниваем показания с переносным прибором, проверяем изменение команды на двух режимах и отсутствие ложной тревоги.
Паспорт QPA20xx описывает измерение CO₂ для управления комфортом, а не пожарную или газовую сигнализацию. Поэтому к сигналу библиотеки не привязываем функции безопасности без отдельного проекта. Эксплуатации передаем модель, замеры, версию настройки и график проверки.
Как сверяем электрический масштаб
Для выбранного исполнения QPA20xx в паспорте указан диапазон CO₂ 0-2000 ppm и настраиваемые варианты аналогового выхода. Если именно этот экземпляр переведен в режим 0-10 В, то показание 1000 ppm соответствует приблизительно 5 В при линейном масштабе. Это проверка преобразования сигнала, а не допустимая концентрация для библиотеки.
Сравниваем напряжение прямо у датчика и на входе контроллера. Разница при стабильном воздухе укажет на линию или контакт. Совпадение напряжений при разных показаниях диспетчеризации направит проверку к конфигурации входа. Отдельно документируем выбранный диапазон и положение переключателей на приборе.
Почему место монтажа важно
Датчик рядом с дверью, окном или приточной решеткой видит местный поток, а не среду зоны. Отмечаем расстояние до этих элементов и реальную высоту монтажа. Переносим прибор только после согласования с проектом и проверки длины кабеля, иначе исправный датчик снова будет давать нерепрезентативное значение.
После корректировки наблюдаем тренд в обычный день и при заполнении зала. Если вентилятор не меняет режим при росте концентрации, возвращаемся к логике управления и исполнительному оборудованию. В акте указываем не обещание «воздух всегда идеален», а измеренные значения и проверенные режимы.
Частые вопросы
Можно ли просто уменьшить скорость вентилятора?
Нет, сначала сверяем фактический воздух и проектный минимальный приток.
Всегда ли нужен новый датчик?
Нет. Ошибка может быть в питании, контакте, масштабировании входа или ручном режиме контроллера.
Подходит ли CO₂-датчик для аварийной сигнализации?
Указанная серия применяется для управления комфортом; аварийную функцию выбирают отдельно по проекту.
