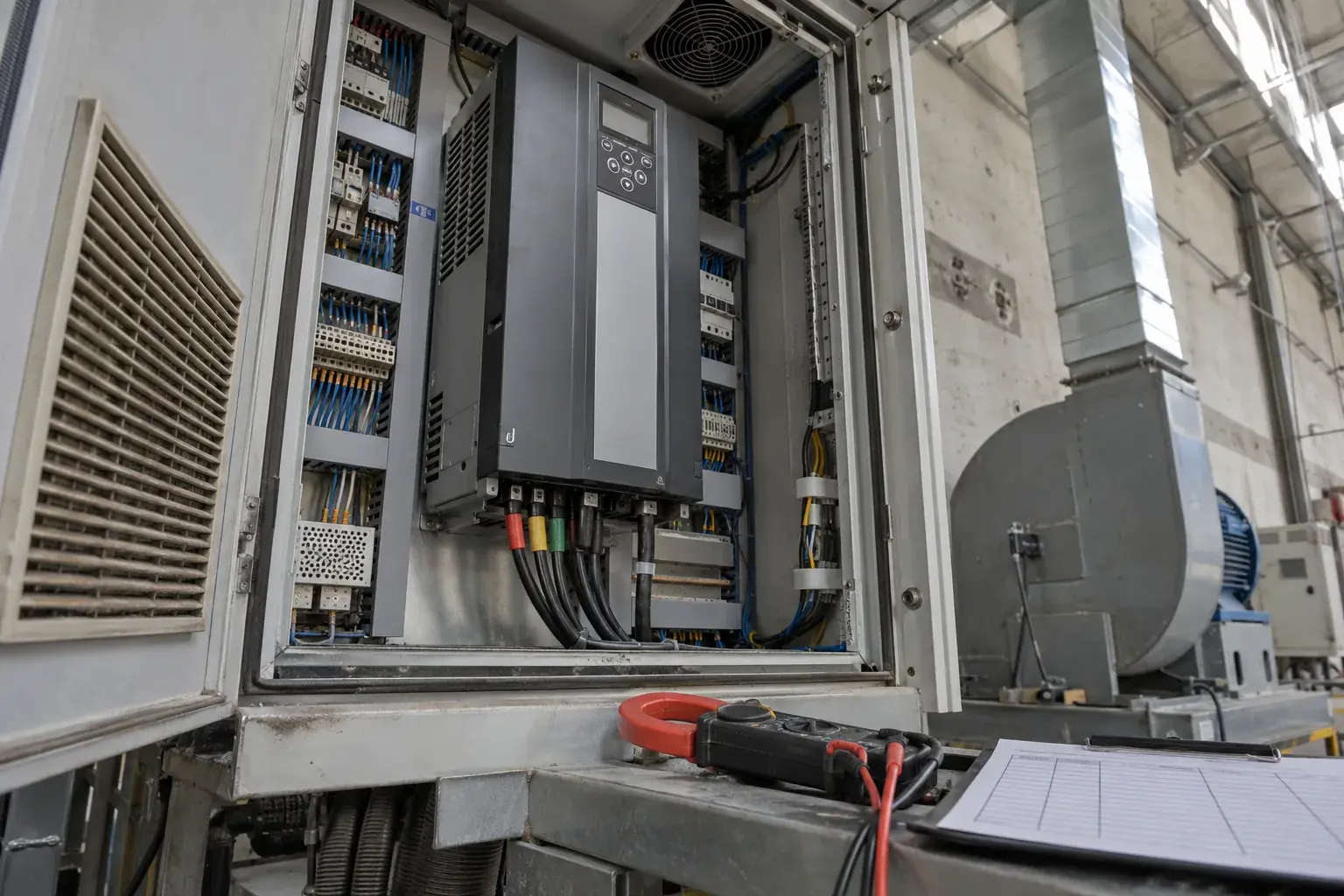

Диагностика частотного преобразователя вентилятора цеха в Краснодаре
Почему вытяжной вентилятор останавливается при разгоне?
Остановка вытяжки на разгоне не означает, что частотный преобразователь нужно менять целиком. На объекте сначала сохраняем код и условия аварии, проверяем питание и двигатель, затем сопоставляем ток, частоту и нагрузку вентилятора. Сбросить защиту без причины - значит потерять главное диагностическое доказательство.
Читаем журнал до нового пуска
Записываем код, заданную и фактическую частоту, ток каждой фазы и момент останова. Уточняем, случается ли ошибка на пустом пуске или только при открытых заслонках. Осматриваем фильтр и вентилятор охлаждения шкафа после безопасного отключения, поскольку перегрев может проявиться уже после нескольких минут работы.
Руководство Danfoss FC 102 связывает разные коды с разными цепями проверки. Его используем как пример диагностики; расшифровку конкретного установленного преобразователя берем из его собственного руководства. Не подбираем новый прибор по одному видимому размеру корпуса.
Разделяем сеть и двигатель
После снятия напряжения по принятой процедуре проверяем ввод, клеммы, предохранители и кабель, затем электрические параметры двигателя прибором, пригодным для этой цепи. Изоляцию не измеряем мегомметром через подключенный выход преобразователя: электронный блок сначала отсоединяют согласно паспорту. Токовые клещи при контролируемом пуске помогают увидеть перекос или перегрузку.
ГОСТ Р 50571.5.51-2013 применяем к выбору и монтажу оборудования с учетом условий помещения. В пыльном цехе состояние вентиляции шкафа и вводных уплотнений влияет на решение не меньше номинального тока. Дополнительная работа - замена загрязненного фильтрующего элемента шкафа после проверки его типоразмера.
Проверяем механику вентилятора
При отключенном приводе проверяем свободный ход рабочего колеса, крепление, подшипники и состояние ременной передачи, если она предусмотрена. Заклинивание или нерасчетная заслонка способны поднять ток даже у полностью исправного преобразователя. При нештатном шуме сначала устраняем механическую причину, не увеличиваем предел тока в меню.
После исправления механики сравниваем разгон на двух согласованных режимах и фиксируем ток, частоту и статическое давление в воздуховоде. Если нагрузка нормальна, а ошибка повторяется, проверяем параметры двигателя и время разгона по проекту и паспорту. Значения настроек перед изменением сохраняем.
Расчет не заменяет шильдик
Расчетный пример, не характеристики цеха: при токах 8,2, 8,4 и 8,3 А среднее равно 8,3 А. Это помогает заметить перекос, но допустимость определяют по шильдику двигателя, схеме соединения и руководству привода. Сравнивать один ток с мощностью на рекламной наклейке бессмысленно.
Номинал защиты, сечение кабеля и способ прокладки проверяются отдельно. Не создаем фиктивный допуск в процентах для всех моделей: выход преобразователя формирует несинусоидальное напряжение, а измерительные приборы должны соответствовать задаче и документации производителя.
Подтверждаем работу в реальном режиме
После сборки шкафа и возврата ограждений запускаем вытяжку с эксплуатацией, проверяем плавный разгон, рабочий ток, температуру корпуса и устойчивую вентиляцию шкафа. Сверяем сигнал аварии на диспетчерском пункте. В журнале указываем код до ремонта, найденную причину, замененный элемент и параметры после проверки.
Если обнаружено повреждение силового модуля, его замену выполняют по регламенту изготовителя, а не пайкой на площадке. До повторного включения надо понять, не вызвала ли отказ неисправность двигателя или кабеля; иначе новый модуль окажется под той же нагрузкой.
Частые вопросы
Можно ли отключить защиту перегрузки ради пуска?
Нет. Сначала проверяют двигатель, механику вентилятора и паспортные параметры.
Почему нельзя измерять изоляцию через преобразователь?
Испытательное напряжение мегомметра может повредить его электронный выход.
Что писать в журнале?
Код аварии, исходные параметры, найденную причину, действия и измерения после ремонта.
