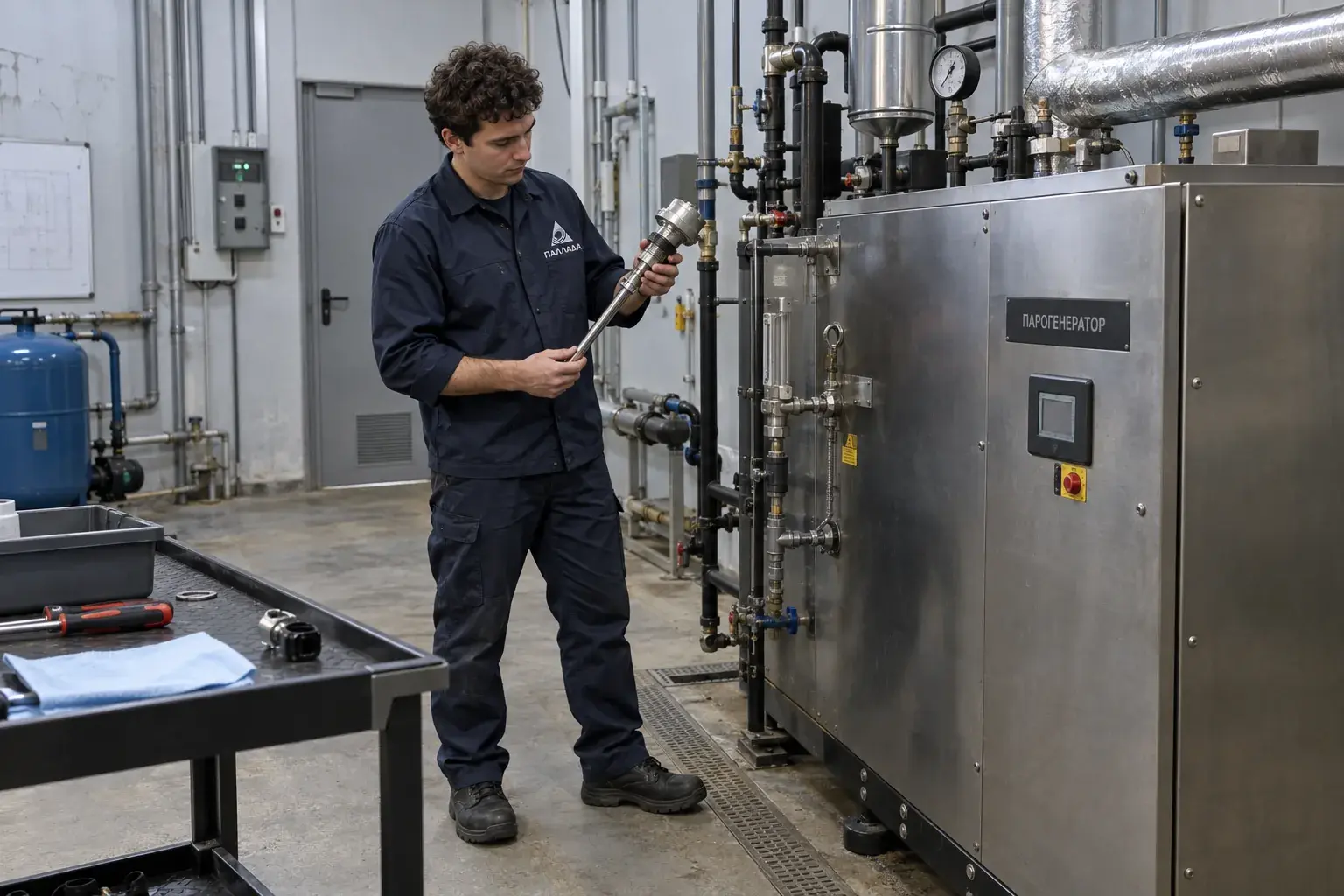

Диагностика датчика уровня воды парогенератора спорткомплекса в Краснодаре
Почему парогенератор сообщает о низком уровне воды при открытой подаче?
Сообщение о низком уровне воды не означает автоматически, что сломан датчик. В технической комнате спорткомплекса сначала выясняем, дошла ли вода до парогенератора, ушла ли через слив и что видит контроллер. Только после этого решаем, чистить измерительный узел или менять деталь. Парильню на время проверки выводим из работы.
Читаем последовательность сбоя
Смотрим код на панели и записываем момент его появления: сразу после включения, при наполнении или спустя время работы. Сверяем шильдик модели с инструкцией, положение входного крана и состояние штатного фильтра. Манометром на предусмотренной точке проверяем давление при наполнении, поскольку статическое давление на закрытой линии мало говорит о фактической подаче. Осматриваем трубку подачи на перегиб и подтекание у соединений: перемежающийся недостаток воды может появляться лишь во время заполнения бака.
Затем осматриваем электромагнитный клапан подачи и слив: отсутствие воды в баке нельзя лечить чисткой датчика. Если вода набирается и сразу уходит, сначала проверяем управление сливным клапаном. СП 30.13330.2020 помогает оценивать подключение водопровода и отвода; диагностические сигналы берем из паспорта конкретного парогенератора.
Измерительный узел после остывания
Отключаем питание, перекрываем воду, ждем остывания и убеждаемся, что емкость не находится под давлением. У Harvia HGP22, например, уровень измеряется в отдельной мерной чашке, а осадок собирается ниже. Это пример конструкции: до разборки проверяем, какой узел фактически установлен в спорткомплексе.
Сервисный люк и датчик осматриваем на налет, повреждение уплотнения и следы влаги у разъема. Съемные части очищаем способом из инструкции, не соскабливая чувствительную поверхность металлическим предметом. Мультиметром проверяем целостность кабеля на обесточенном аппарате; электрическую проверку самого датчика выполняем только по схеме его модели.
Когда чистка не помогает
Если мерная чашка чистая, вода поступает, а сигнал неверный, проверяем соединение датчика с контроллером и номер совместимой запасной части. У приведенного для примера Harvia HGP22 узел WX620 поставляется как мерная чашка с датчиком, крышкой и трубкой в сборе; комплектность установленной модели сверяем с ее каталогом и сохраняем схему подключения. Принудительно замыкать вход уровня нельзя: защита от сухого нагрева должна оставаться работоспособной.
Отдельной работой осматриваем и очищаем осадочную чашку, если обнаружен налет. Это снижает риск повторного загрязнения, но не заменяет решение по качеству питательной воды и фильтрации. Условный пример записи: за три последовательных цикла наполнения фиксируем три времени от подачи команды до достижения уровня; разброс 18, 20 и 19 секунд равен 2 секундам. Универсального допуска эти цифры не задают.
Проверка полного цикла
После сборки осматриваем сухость соединений, восстанавливаем подачу и выполняем штатный запуск с доступом к аварийному выключению. Проверяем наполнение, прекращение подачи при достижении уровня и отсутствие ложного сигнала при нагреве. При доступной функции контролируем слив и повторное наполнение, а затем убеждаемся, что вода уходит в предусмотренный трап. При повторном коде ошибки сохраняем журнал контроллера и возвращаемся к ветке диагностики, а не сбрасываем защиту до следующего отказа.
В акте отмечаем код ошибки до работ, состояние чашки, выполненную чистку или замену и поведение системы после запуска. Для следующего визита полезны журнал ошибок и данные о воде, а не одно предположение «датчик умер». Согласуем время закрытия парильни, обеспечиваем проход к аппарату и безопасное охлаждение перед разборкой.
Частые вопросы
Можно ли проверять датчик на горячем аппарате?
Нет. Сначала отключают питание, закрывают воду и дают баку остыть по инструкции.
Всегда ли нужен новый датчик?
Нет. Сначала исключают сбой подачи, слива, загрязнение чашки и повреждение кабеля.
Нужно ли обслуживать осадочную чашку?
Да, с периодичностью и способом, указанными в инструкции установленной модели парогенератора.
