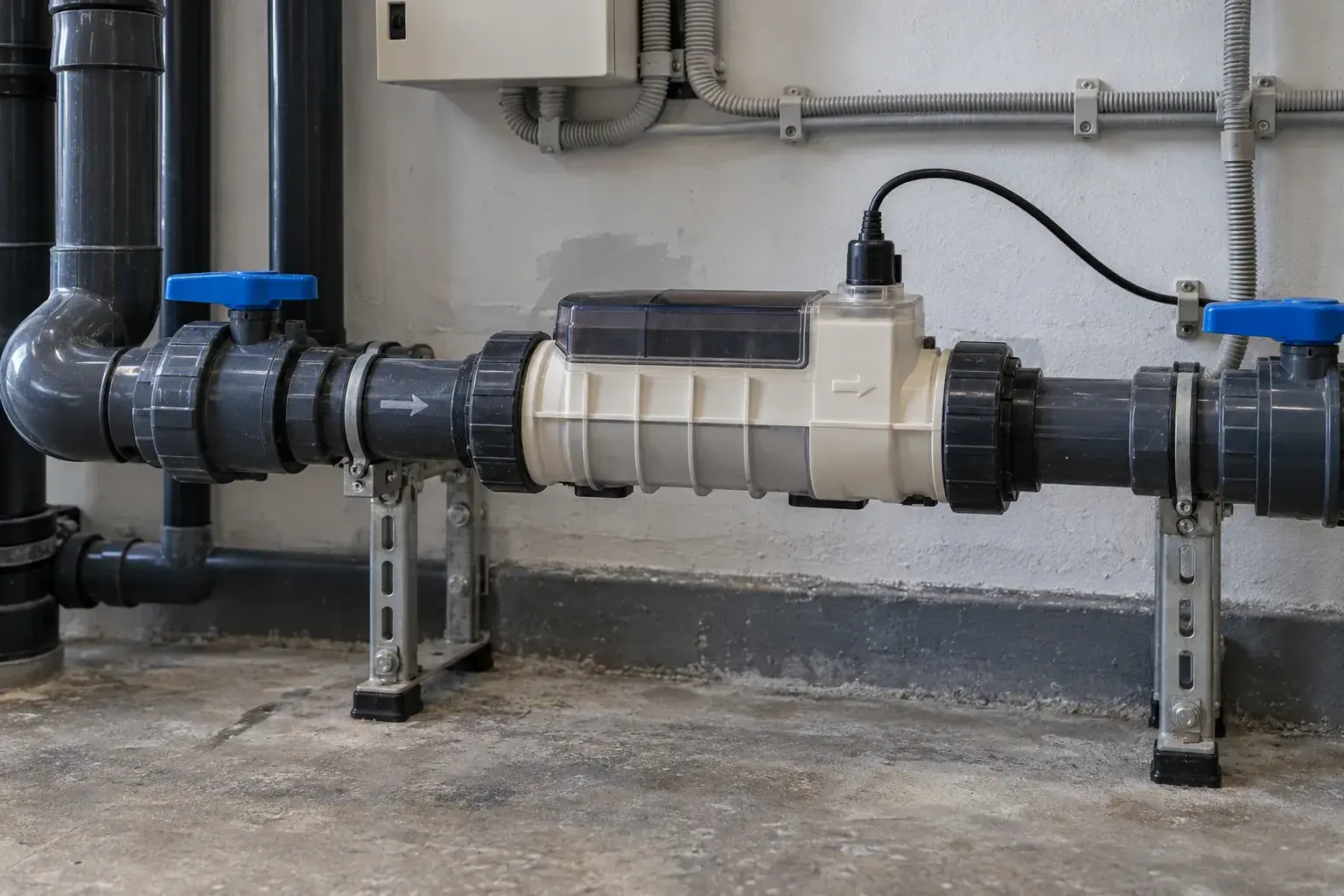

Проверка датчика протока электролизной установки бассейна в Сочи
Как не отключить защиту при ложном сигнале отсутствия потока?
На панели электролизной установки учебного бассейна в Центральном районе появляется сигнал отсутствия протока, хотя циркуляционный насос продолжает работать. Оставлять производство реагента включенным в обход защиты нельзя: датчик предотвращает работу ячейки без движения воды. Паллада сначала подтверждает реальный расход в контуре, а уже затем проверяет сам датчик и его кабель.
Насос работает - это еще не доказательство расхода
Сверяют режим насоса, показание штатного расходомера при его наличии, перепад на фильтре и положение кранов. Проверяют, нет ли воздуха в прозрачном участке и загрязнения сетки перед контуром. Работающий двигатель не исключает забитый фильтр или закрытую арматуру. Расход сравнивают с проектным режимом бассейна и требованиями установленной ячейки. Если он действительно мал, сначала восстанавливают гидравлику; замена датчика тогда лишь скрыла бы проблему.
Сигнал датчика и положение в трубе
На примере Pentair IntelliChlor проверяют модель и год выпуска ячейки, совместимость flow-temperature switch по инструкции изготовителя. Датчик установлен в резьбовом отверстии самой ячейки, под штатной крышкой: отдельный тройник на трубе не является его посадочным местом. При отключенном питании осматривают разъем, изоляцию провода и посадку датчика. Стрелки на гайке сверяют с направлением потока. Электрическую проверку выполняют по руководству, не замыкая защитный вход для имитации потока. В инструкции отдельно оговорена несовместимость некоторых старых исполнений до сентября 2018 года с более поздними ячейками; сменный комплект выбирают по фактическому изделию.
Дополнительная работа перед пуском
Загрязненную сетку перед контуром очищают отдельно и восстанавливают видимую маркировку направления потока. Сетку не удаляют ради улучшения показания: частицы быстро повредят оборудование ниже по течению. После обслуживания заполняют линию, удаляют воздух и возвращают арматуру в проектное положение. Производитель и фактический артикул важнее похожего корпуса: у разных выпусков датчиков могут отличаться крепление и соединитель.
Проверка защиты в двух состояниях
При штатном протоке контролируют устойчивое разрешение работы ячейки. При безопасно организованной остановке циркуляции проверяют, что разрешение снимается по алгоритму производителя; саму электрохимическую часть не заставляют работать без воды. Записывают расход, положение кранов, состояние сетки и результат проверки сигнализации. Проект бассейна проверяют в контексте СП 310.1325800.2017, который действует для новых и реконструируемых бассейнов; ремонтную последовательность датчика определяет Pentair. Принятая заявка на ремонт не означает, что вода уже соответствует санитарным показателям: качество воды контролируется отдельно.
Если тревога появляется только ночью
Тогда сопоставляют запись тревоги с расписанием насоса и автоматической промывкой фильтра. Возможна штатная остановка циркуляции, а не неисправность датчика. Паллада не переписывает программу электролиза без проверки связанного режима; при необходимости отдельно согласует изменение автоматики и повторно испытывает обе защитные ситуации.
Частые вопросы
Можно временно перемкнуть датчик?
Нет, защита от работы без протока должна оставаться действующей.
Достаточно ли видеть работающий насос?
Нет, нужен фактический расход через линию ячейки.
Что подтверждает исправление?
Устойчивое разрешение при рабочем расходе и снятие разрешения после остановки циркуляции.
