Проверка датчика обратной линии отопления в Адлере
Как отличить повреждение датчика от плохого контакта с трубой?
В небольшом учебном корпусе Адлера контроллер отопления может показывать скачок температуры обратной воды, хотя насос работает ровно и радиаторы не меняют нагрев. Реальная температура массивной трубы редко меняется мгновенно на несколько градусов. Поэтому перед регулировкой клапанов Паллада проверяет сам накладной датчик, его контакт с трубой и кабель до контроллера.
Смотрим на сигнал и на трубу
Техник сохраняет график показаний, время скачка и состояние насоса. Затем независимым контактным термометром измеряет температуру на очищенном участке той же трубы рядом с датчиком. Поверхностное измерение делают после стабилизации прибора и учитывают теплоизоляцию. Инфракрасный пирометр по блестящей меди или окрашенному металлу без настройки излучательной способности может ошибаться; он не заменяет контактную проверку. Если локальная температура ровная, а график скачет, сначала ищут обрыв, слабую клемму или плохое прижатие.
Измерение Pt1000
Danfoss ESM-11 относится к накладным датчикам с элементом Pt1000. При отключенном контроллере и отсоединенном датчике мультиметром измеряют сопротивление цепи и сравнивают его с температурной характеристикой изготовителя. Проверяют кабель на повреждение и контактное сопротивление разъема. Нельзя измерять сопротивление под поданным напряжением или объявлять датчик негодным из-за одного показания без сопоставления с температурой трубы. Точный артикул сверяют по маркировке: внешне похожие элементы могут иметь другую характеристику.
Почему контакт важнее замены

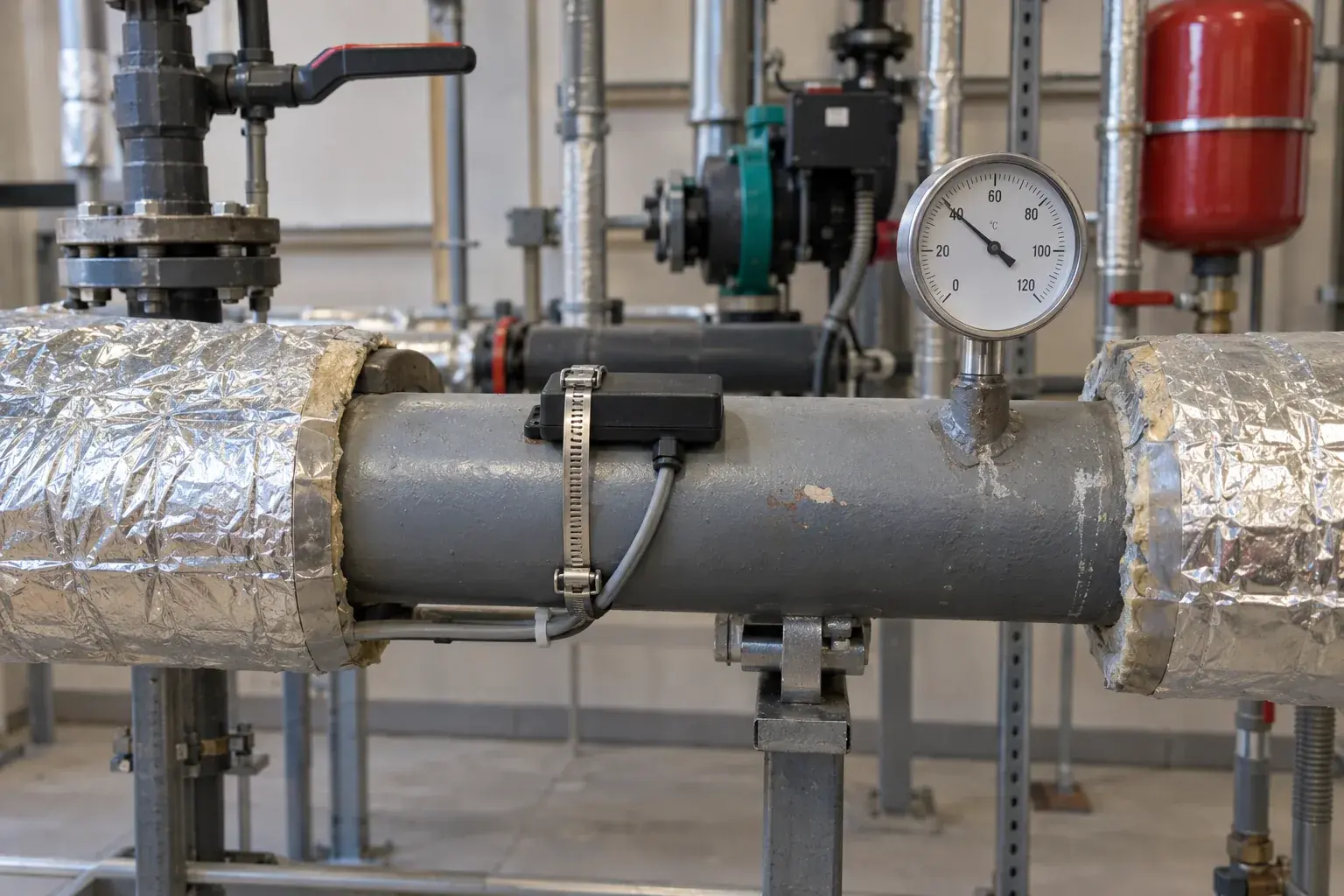

Штатный прижим должен держать чувствительную площадку на трубе. Если хомут ослаб или под основанием осталась краска и грязь, датчик измеряет смесь температуры трубы и воздуха технического коридора. Паллада очищает место крепления, восстанавливает прижим и теплоизоляцию поверх узла. Только при подтвержденном электрическом отказе меняют ESM-11 на совместимый по характеристике элемент. Это дешевле и точнее, чем менять контроллер или перенастраивать отопление вокруг ошибочного сигнала.
Проверка после сборки
После подключения сравнивают показание контроллера с независимым термометром при установившемся режиме. Наблюдают несколько циклов работы насоса и клапана, проверяют отсутствие внезапных скачков при легком перемещении кабеля без натяжения клемм. В акте фиксируют модель, точку крепления, состояние изоляции и результат сравнения. СП 60.13330.2020 задает рамки проектирования отопления зданий своей области действия; уставку обратной линии берут из проекта, а электрическую характеристику ESM-11 - из листа Danfoss.
Если показание все еще спорное
Когда сопротивление датчика соответствует температуре, а контроллер продолжает ошибаться, проверяют входной канал, общую клемму и наводки от силовых кабелей. Не переводят автоматику в постоянный ручной режим без согласованного решения: это может скрыть реальное нарушение работы системы. Отдельно отмечают, если доступ к трубе ограничен или утеплитель поврежден на соседнем участке, чтобы не смешивать эти работы с диагностикой первичного элемента.
Частые вопросы
Можно проверить датчик только пирометром?
Лучше использовать контактный термометр: блестящая поверхность и изоляция искажают бесконтактное показание.
Если график прыгает, виноват контроллер?
Не обязательно. Сначала проверяют прижим, кабель и сопротивление Pt1000 при известной температуре.
Что является приемкой?
Согласованное показание независимого прибора и контроллера в устойчивом режиме без скачков сигнала.
