Диагностика датчика давления вентиляции парковки в Сочи
Почему вентилятор парковки работает постоянно при чистых фильтрах?
Постоянная работа вентилятора не доказывает, что ему нужен ремонт. На парковке сначала сопоставляем показания датчика перепада давления с фактическим давлением, командами автоматики и положением заслонок. Забитая импульсная трубка способна удерживать привод на повышенной скорости при исправном вентиляторе.
По какой цепочке ищем ошибку
На месте сверяем проектную схему: где взят статический напор, куда идут импульсные трубки и какую точку регулирует контроллер. Вентиляцию парковки не выводим из режима без согласования с эксплуатацией и ответственным за противопожарные системы. Отмечаем текущую частоту привода, уставку давления и состояние заслонок.

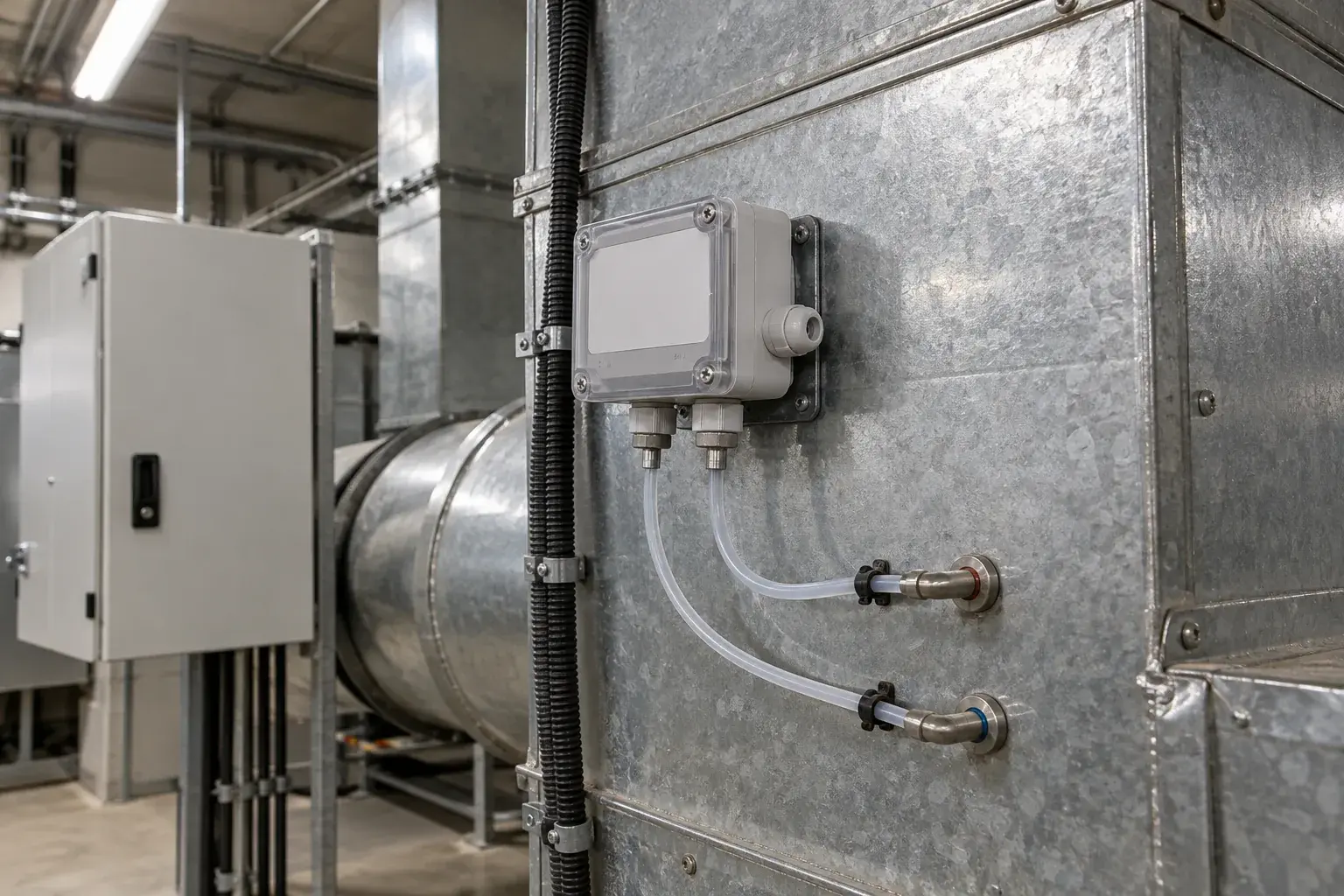

Дифференциальным манометром измеряем давление в тех же точках, где подключен датчик. Если прибор показывает одно, а контроллер другое, идем по цепочке от отбора давления до аналогового входа. Проверка датчика без проверки его трубок дает ложный вывод о неисправности электроники.
Что делаем с импульсными линиями
Отключив узел по регламенту, осматриваем штуцеры, перегибы и загрязнение трубок. Влага в низкой петле или пыль у отбора искажают перепад. Трубку очищаем либо заменяем на совместимую, укладываем без пережатия, закрепляем и проверяем герметичность соединений. Не соединяем входы датчика между собой для красивого нуля.
Далее сравниваем показания при остановленном и работающем вентиляторе. Контрольный манометр нужен с подходящим диапазоном: прибор на килопаскали неудобен для малых перепадов. Если показания согласованы, проверяем преобразование сигнала в контроллере и параметры частотного привода, прежде чем менять датчик.
Давление не равно воздухообмену
Расчетный пример: датчик показывает 180 Па вместо заданных 120 Па, но решетка в дальней зоне все равно почти не тянет. Из этого нельзя заключить, что воздуха достаточно: закрытая заслонка способна поднять давление и одновременно уменьшить расход на ветви. Анемометром и сечением измерительной плоскости оцениваем поток в доступных точках.
Частоту привода меняем только после проверки распределения воздуха, ограничений двигателя и проектного алгоритма. СП 60.13330.2020 относится к проектированию системы, СП 73.13330.2016 - к монтажу и приемке; требуемые уставки и сценарий работы берем из проекта конкретной парковки. Произвольный процент скорости нормой не является.
Как подтверждаем результат
После восстановления линии снова записываем давление, частоту, положение заслонок и измеренный расход в нескольких режимах. Если автоматика связана с газоанализом парковки, согласуем функциональную проверку соответствующего сценария, не подменяя ее одной ручной командой. Отдельно проверяем, что сигнал ошибки датчика обнаруживается системой.
В акте указываем точку отбора, тип датчика, значения до и после ремонта, вмешательство в трубки и настройки. Если расход не достигнут при исправных показаниях, продолжаем обследование воздуховодов и заслонок. Возврат вентилятора к низкой скорости сам по себе не означает, что задача решена.
Частые вопросы
Можно ли сразу снизить скорость вентилятора?
Нет. Сначала сверяют давление и расход с проектным сценарием и проверяют датчик.
Почему чистый фильтр не исключает проблему?
Перепад может искажать импульсная трубка, заслонка или неверная обработка сигнала.
Что записать после наладки?
Показания контрольного манометра, сигнал контроллера, расход и режим привода.
