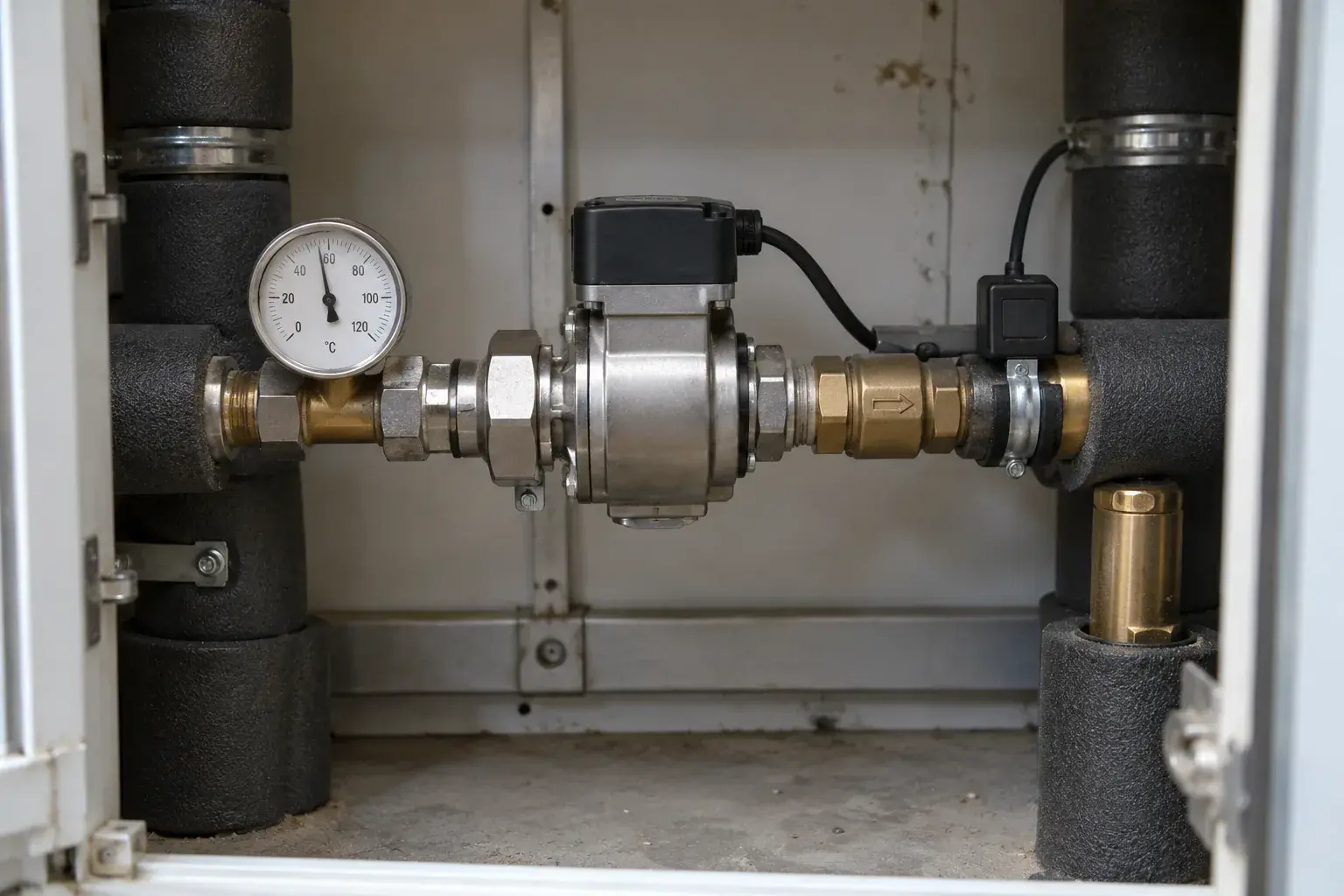

Наладка циркуляции горячей воды детского центра в Анапе
Почему из дальнего крана долго идет холодная вода при работающем насосе?
Работающий насос не гарантирует, что горячая вода доходит до дальнего крана вовремя. Поток может проходить через ближнюю короткую петлю, обратный клапан может пропускать встречное течение, а неутепленный возврат - быстро остывать. В детском центре проверяем режим по температурам и схеме, прежде чем менять насос.
Снимаем температурную карту
По схеме выделяем подачу, возврат и дальние ветви. Контактные термометры с одинаковой подготовкой поверхности ставим на трубах до и после ответвлений, записываем время после начала разбора воды. Параллельно проверяем фактическое включение насоса, направление вращения по его индикации и установленный режим.
Температуру на одном открытом смесителе нельзя считать температурой всей циркуляции: его положение и локальная подводка искажают картину. СП 30.13330.2020 применяем к внутренней системе ГВС, проект уточняет расчетные параметры и точки контроля.
Проверяем обратный путь воды
Если подача теплая, а возврат быстро остывает, проверяем закрытые краны, воздушные пробки, балансировочные клапаны и направление обратного клапана. Дифференциальным манометром при наличии сервисных точек сравниваем сопротивление ветвей. Слишком малая разница температур на ближней петле при холодной дальней может означать переток по легкому пути.
Перед разборкой клапана участок изолируем и сбрасываем давление. Если затвор заедает, меняем совместимый элемент; принудительно фиксировать его открытым нельзя, иначе появляется обратный поток при остановке насоса.
Настраиваем насос по проекту
Сверяем модель насоса и доступные режимы с его паспортом. Руководство Grundfos MAGNA3 описывает разные режимы, включая температурное управление в подходящих системах, но конкретный выбор зависит от расположения датчика и гидравлического расчета. Для питьевой воды проверяем материал корпуса: у Grundfos для этой задачи предусмотрены нержавеющие исполнения MAGNA3 N. Настраиваем ступень или режим после измерения, а не по максимуму.
Дополнительная работа - восстановление теплоизоляции на участке возврата после старой переделки шкафа. Проверяем температуру до и после этого участка при устойчивой работе; изоляция снижает потери, но не заменяет устранение засора или неверного направления клапана.
Для повторяемости отмечаем, какие краны были открыты во время замера и когда включили насос. Если два измерения проведены при разном разборе, вывод о восстановлении циркуляции будет ложным. Персоналу оставляем уставки и перечень контрольных точек, чтобы раннее охлаждение возврата можно было заметить до жалобы пользователей.
Контролируем дальнюю точку и безопасность
После настройки повторяем температурную карту и время появления горячей воды на дальнем водоразборе в согласованном режиме. Отдельно проверяем защиту от ожога на смесительных узлах по проекту; повышение температуры ради скорости подачи без этой проверки недопустимо.
В акте оставляем схему открытых ветвей, настройки насоса, температуры, время ожидания и замененные детали. Если проектных данных нет, отмечаем ограничение и готовим измерения для расчета; обещать универсальные секунды ожидания для любой длины труб было бы неверно.
Объем работ привязываем к ветвям
Для сметы считаем не только насос: нужны число дальних точек, доступ к балансировочным клапанам, состояние обратных устройств и длина отсутствующей теплоизоляции. Если ветви скрыты, отдельным этапом идет уточнение трассы по документации и безопасным измерениям, прежде чем вскрывать отделку.
После наладки персоналу передаем контрольные температуры и порядок сообщения об отклонении, без самостоятельного изменения уставки. Повторный замер в том же режиме помогает отличить постепенное засорение от сезонного роста теплопотерь. Без такого сравнения новую жалобу снова сведут к замене исправного насоса.
Частые вопросы
Поможет ли насос большей мощности?
Только если расчет и замеры подтверждают нехватку напора; засор, клапан и разбалансировку он не устранит.
Почему вода остывает при остановке насоса?
Влияют теплопотери, схема циркуляции и состояние обратного клапана.
Достаточно ли утеплить возврат?
Изоляция уменьшает потери, но причину отсутствия потока ищут отдельно.
