Одинаковые красные силовые розетки могут давать разное направление вращения подключенного двигателя. При подготовке питания передвижного оборудования в выставочном зале Адлера проверяем чередование фаз до подключения нагрузки. Задача - согласовать розетку с принятой схемой, не запуская механизм наугад ради наблюдения за валом.
Начинаем с назначения линии
Уточняем параметры оборудования, маркировку разъема, назначение контактов и схему питания. Осматриваем корпус, крышку, фиксацию кабеля и признаки перегрева. Установка с поврежденным контактом сначала нуждается в ремонте, а не в красивом результате фазоуказателя.
Разделяем три проверки: наличие и величина напряжения, порядок фаз и защитные меры. Прибор может показать правильное чередование на линии, где неисправен защитный проводник. Поэтому одним символом на дисплее приемку всей розеточной группы не закрываем.
Прибор подключаем через подходящий адаптер

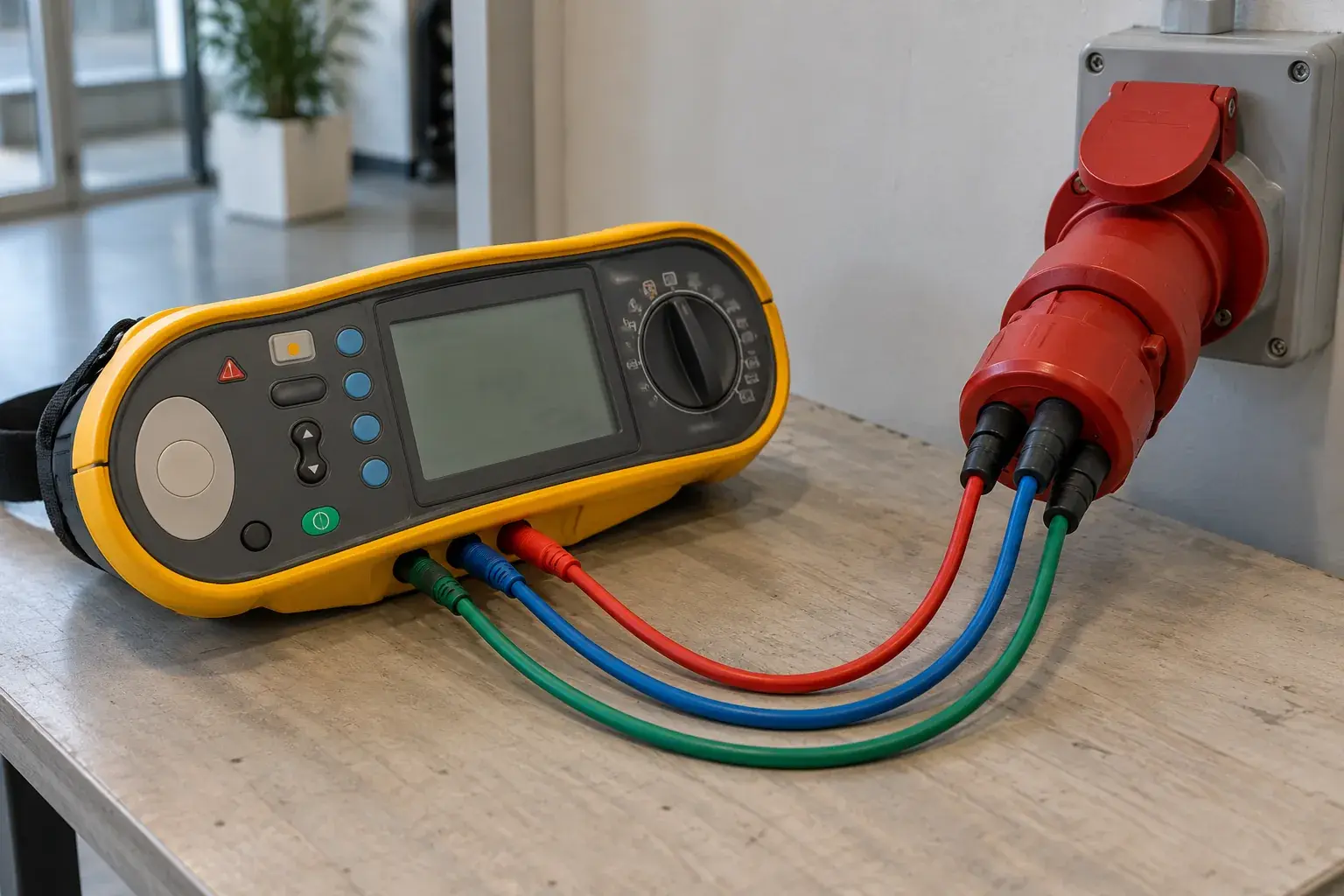

Работу выполняет электрик с необходимой подготовкой. Используем исправный тестер электроустановок, например Fluke 1664 FC, проверенные измерительные провода и совместимый розеточный адаптер. Диапазон прибора и категория принадлежностей должны соответствовать точке измерения. Оголенные жилы вместо адаптера в гнезда не вставляем.
В режиме чередования фаз выводы тестера подключаются к трем фазам по схеме руководства. Цвет измерительного провода здесь сам по себе не определяет его функцию: один и тот же комплект в разных режимах используется по-разному. Перед подачей напряжения проверяем схему подключения и исключаем доступ посторонних к зоне работы.
Читаем результат в правильной системе отсчета
Для указанной серии Fluke индикация 123 означает прямую последовательность относительно подключенных выводов, 321 - обратную. Прочерки требуют проверки достаточности напряжения и контакта измерительных принадлежностей. Они не доказывают автоматически обрыв определенной жилы.
В протокол заносим идентификатор розетки, обозначения точек подключения, межфазные напряжения в вольтах, последовательность, дату и прибор. Сопоставляем результат с проектом и согласованными соседними точками. Так передвижной агрегат не меняет направление при перестановке в другое место зала.
Исправление выполняем после отключения
Если последовательность не соответствует заданной, определяем место перестановки двух фаз. Линию отключаем, защищаем от ошибочного включения и подтверждаем отсутствие напряжения. Защитный PE и рабочий N не используем для изменения направления вращения.
После исправления повторяем измерение и проверяем маркировку. При наличии преобразователя частоты на оборудовании дополнительно учитываем его руководство: порядок входных фаз и направление его двигателя нельзя автоматически приравнивать. Пробный пуск согласуем отдельно, с подготовленным механизмом и свободной рабочей зоной.
Что входит в сдачу
При проверке низковольтной установки руководствуемся ГОСТ Р 50571.16-2019; монтажные работы соотносим с СП 76.13330.2016. Эти документы задают рамки проверки и приемки установки, а схему измерения берем у изготовителя тестера.
Передаем запись результата и перечень выполненных исправлений. Отдельно отражаем состояние защитных мер и оставшиеся ограничения. Клиент получает понятную привязку к конкретной розетке, а не фотографию дисплея без указания, где и как сделано измерение.
Частые вопросы
Можно ли проверить обычным мультиметром?
Он измеряет напряжение, но стандартный режим вольтметра не показывает временную последовательность трех фаз.
Достаточно поменять контакты в вилке?
Сначала согласуем общую схему. Случайная переделка одной вилки может создать несовместимость с другими точками питания.
Поможет ли проверка при однофазном приборе?
Для однофазного питания такой задачи нет. Диагностику выбираем по фактической схеме потребителя.
