Кондиционирование ТЦ в Мацесте
Кондиционирование ТЦ в Мацесте
Для нового типового ТЦ в Мацесте увязываем чиллер, насосы и фанкойлы во всех режимах нагрузки. Проверяем режим малой нагрузки.
Распределяем потребителей до выбора агрегата
Когда в торговых помещениях закрываются регулирующие клапаны, потребность в холоде снижается, но испарителю чиллера по-прежнему нужен допустимый проток.
На объекте уточняем назначение помещений, график работы и требования арендаторов. Сопоставляем расчетные теплопоступления с трассами труб и местами оборудования. Лазерным дальномером проверяем проходы для доставки и сервисные зоны, отдельно согласовываем удаление конденсата от внутренних приборов.
Мощность чиллера не выбираем по сумме рекламных площадей. Учитываем расчетную одновременность, параметры холодоносителя и температурные режимы потребителей. Фанкойл охлаждает циркулирующий воздух помещения; необходимый наружный воздух обеспечивает согласованная система вентиляции, а не наличие водяного теплообменника.
Воздух снаружи влияет на работу водяной системы

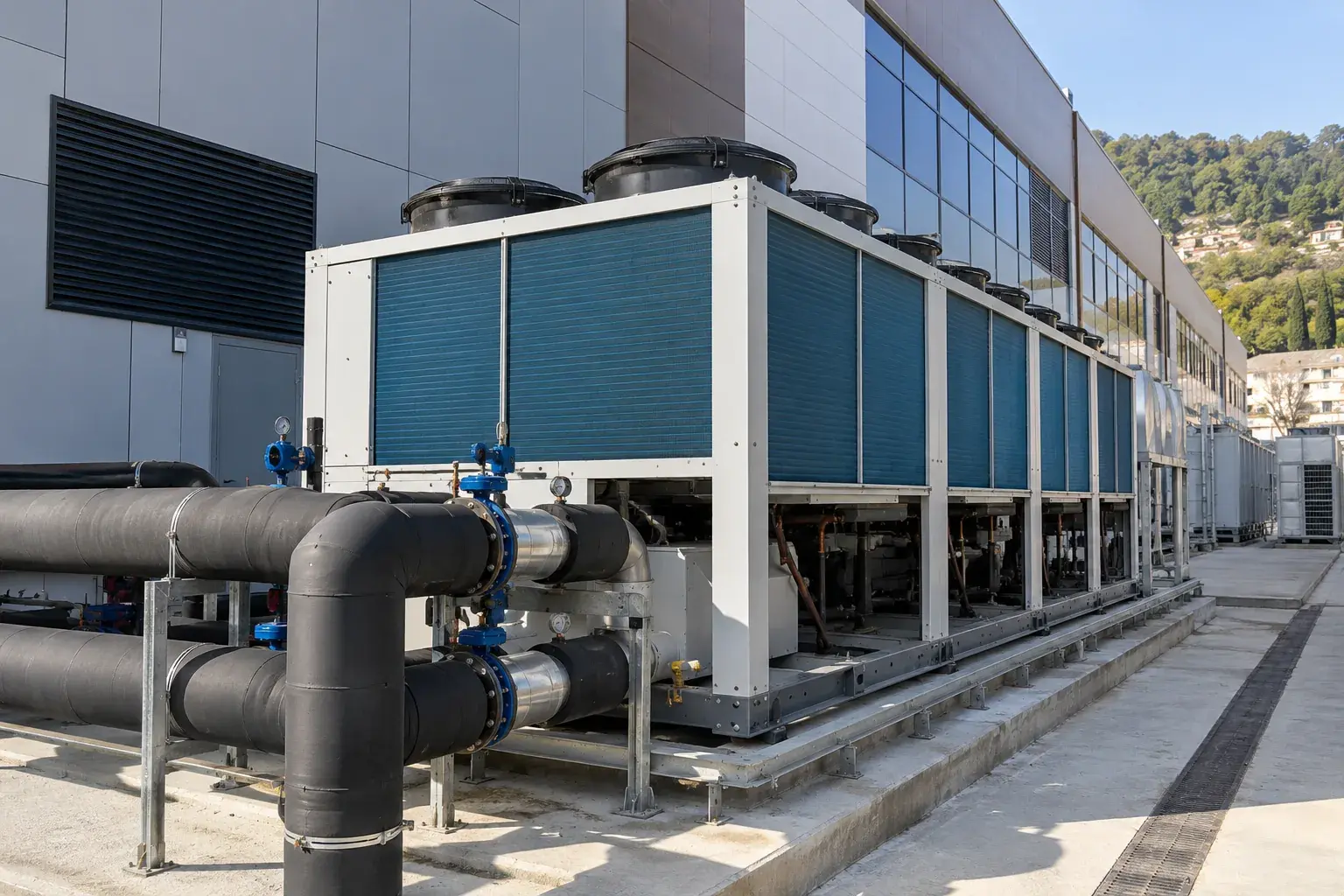

Наружный агрегат размещаем с предусмотренным доступом воздуха к теплообменникам. Проверяем стены, навесы и возможный возврат нагретого воздуха. В руководстве Daikin для серии TZ-D эта задача разобрана отдельно от гидравлического подключения: достаточный проток воды не исправляет перекрытый воздушный путь.
Основание и опоры увязываем с массой и вибрацией агрегата. Комплектуем трубы, изоляцию и сервисную арматуру для расчетной среды. Материал, который подходит для теплой воды внутри здания, не считаем автоматически подходящим для наружной линии холодоснабжения.
Защищаем испаритель от потери протока
Устраиваем предусмотренные фильтрацию, воздухоудаление, слив и компенсацию изменения объема жидкости. Трубы закрепляем независимо от патрубков агрегата. Перед подключением проверяем чистоту трасс: монтажный мусор может ухудшить циркуляцию через теплообменник.
Мы сопоставляем схему управления насосом с реальным положением клапанов. В инструкции Daikin Variable Flow для одного чиллера байпас поддерживает минимальный проток, когда терминалы уменьшают потребление. Этот алгоритм не переносим автоматически на несколько машин: изготовитель требует отдельного согласования многомашинной схемы.
При наладке разделяем три причины недостатка холода
Сначала проверяем расход и перепад давления, затем температуры подачи и возврата. Используем дифференциальный манометр, предусмотренный расходомер и контактные температурные датчики. После этого оцениваем вентиляторы, фильтры и воздушное распределение внутренних приборов.
Если причина в загрязненном водяном фильтре, очистку выполняем на отключенном и безопасно подготовленном участке. При воздушной пробке восстанавливаем воздухоудаление. Нельзя компенсировать недостаточный расход снижением температурной уставки: сначала возвращаем допустимые условия работы и проверяем реакцию защиты протока без ее отключения.
Проверяем переходы и передаем эксплуатацию
На согласованной программе испытываем пуск, останов и уменьшение нагрузки зон. Сверяем сигналы датчиков, состояние байпаса и регистрацию аварий. Условия наружной зимней остановки и защиту от замерзания принимаем по проекту и паспорту теплоносителя, без универсального рецепта добавления гликоля.
Применимость СП 60.13330.2020 проверяем по назначению и высоте общественного здания; монтаж холодоснабжения рассматриваем по СП 73.13330.2016. В ведомость заносим мощности, расходы, контрольные температуры, настройки и результаты испытаний. Заказчику передаем исполнительную схему и последовательность обслуживания. Для торгового центра в Мацесте начинаем с обследования и зонального задания, чтобы источник холода и помещения проходили наладку вместе.
Частые вопросы
Можно проверить систему только с открытыми клапанами?
Дополнительно проверяем предусмотренный режим частичного потребления, когда условия для испарителя меняются.
Доказывает ли холодный воздух исправность конденсатоотвода?
Дренаж проверяем отдельно, включая доступ к очистке и предусмотренные проектом устройства.
Нужен ли одинаковый расход всем арендаторам?
Ветви настраиваем по их расчетным нагрузкам и выбранным приборам.
