Монтаж болтовых муфт арматуры в Сочи
Монтаж болтовых муфт арматуры в Сочи

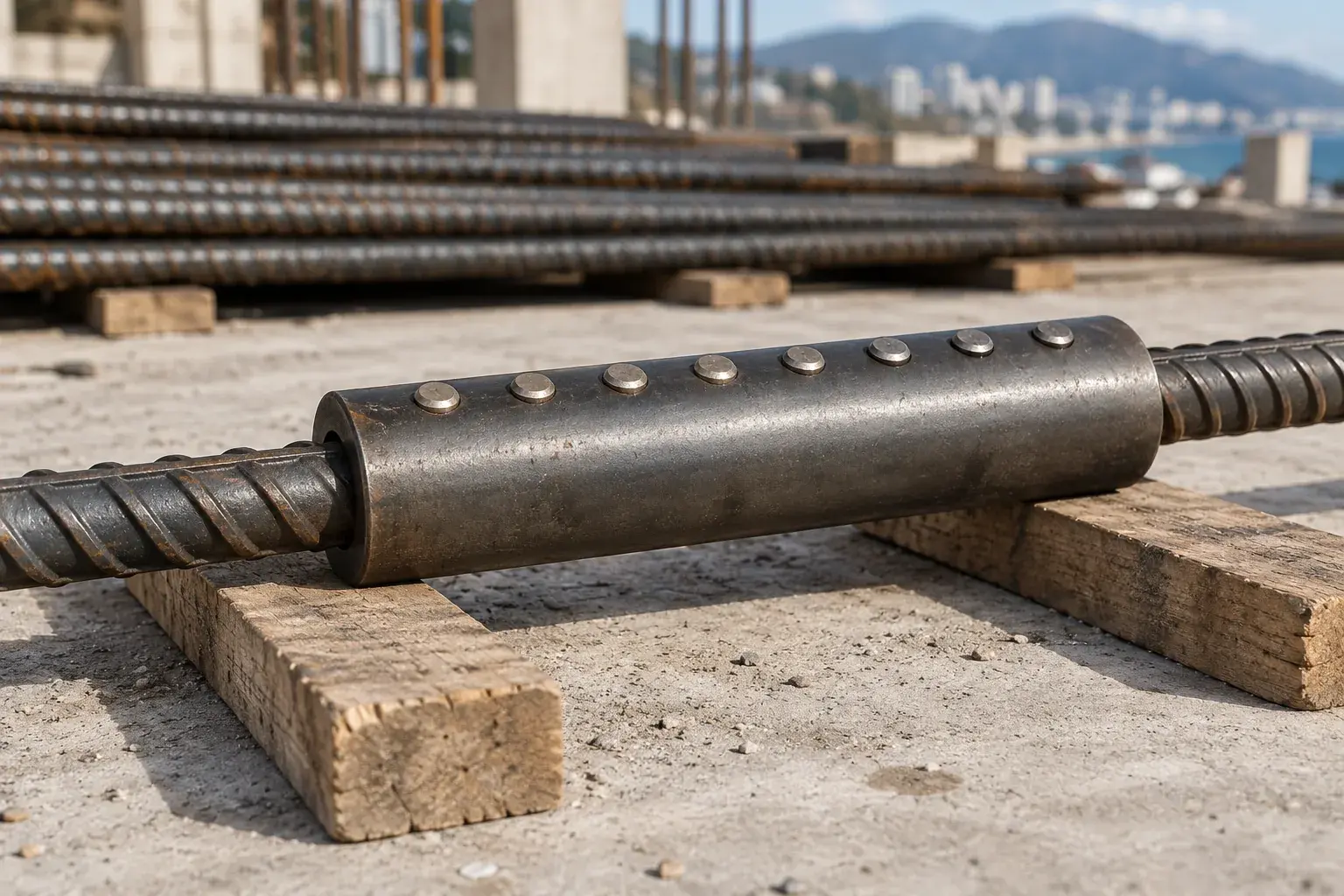

Механическую муфту в арматурном каркасе выбирают вместе с проектным узлом. Для тесного участка монолитной конструкции в Сочи важно заранее проверить передачу усилия, доступ инструмента и положение соединения. Болтовая система позволяет обойтись без нарезания резьбы на концах стержней, но не дает права самовольно заменить предусмотренный нахлест. Рассматриваем монтаж на примере Ancon MBT.
Согласуем соединение до поставки
Проверяем класс и диаметр арматуры, расположение стыков, защитный слой и расстояние до соседних элементов. Сверяем документы на конкретную муфту и подтверждение ее характеристик для проектного применения. Иностранное монтажное руководство описывает сборку изделия, однако само по себе не доказывает соответствие всем требованиям российского объекта.
Для механических соединений учитываем ГОСТ 34278-2024 с действующими поправками. Он заменил редакцию 2017 года. Область стандарта охватывает указанную в нем арматуру классов А400, А500 и А600 диаметром от 12 до 40 мм. Систему за пределами проверенной области нельзя принять только потому, что стержень физически входит в корпус.
Готовим место и комплект
До сборки осматриваем корпус, внутренние зубчатые опорные элементы и полный комплект специальных болтов. На выбранном MBT стержни удерживаются предусмотренными деталями внутри муфты. Обычные болты похожего диаметра не являются их заменой. Поврежденную или неполную муфту отделяем от годных изделий до начала монтажа.
Измерительным инструментом проверяем фактический размер стержня и длину захода, наносим понятную отметку. Следим за чистотой контактных зон, состоянием концов и соосностью. При нехватке места для ключа меняем организацию работ или согласованный узел заранее. Попытка закончить затяжку между уже связанными тесными рядами может оставить часть болтов недоступной.
Заводим стержни и затягиваем по порядку
В руководстве Ancon MBT первый стержень заводят до половины длины корпуса с допуском ±6 мм, второй подводят до контакта с первым. Сначала болты поджимают вручную и проверяют совмещение. Далее на одной половине соединения проходят от центра к краю: предварительная затяжка, затем окончательная до среза специальных головок. После этого повторяют последовательность на другой половине.
Используем подходящий ручной трещоточный или предусмотренный изготовителем приводной инструмент с плавным усилием. Ударный инструмент руководство запрещает. Номинальные параметры зависят от типоразмера, поэтому одно число для всей линейки не назначаем. Наращивание рукоятки случайной строительной трубой также не рассматриваем как штатный прием.
Приемка включает документы и скрываемый узел
Сверяем число обработанных болтов, положение стержней, комплектность и расположение стыка. Срезанные головки являются признаком предусмотренной стадии затяжки, но не заменяют проверку глубины захода и проектной схемы. Фиксируем номер партии, место соединения и результаты предусмотренного контроля до закрытия бетоном.
Если головка повреждена посторонним инструментом или болт не работает штатно, узел не маскируем краской. Выясняем причину и согласуем восстановление с ответственным специалистом. Доступность соединения при осмотре позволяет устранить ошибку до бетонирования, когда объем переделки значительно меньше.
Частые вопросы
Можно соединить любые два близких диаметра?
Только предусмотренной переходной муфтой и по проекту. Зазор внутри корпуса не выбираем случайной подкладкой.
Нужна ли сварка после затяжки?
Самовольное добавление сварки меняет работу узла. Выполняем только предусмотренное проектом соединение.
Муфта допускает кривой стык?
Условия соосности и положение стержней проверяем до окончательной затяжки. Усилием ключа геометрию каркаса не исправляем.
