Проверка механической блокировки контакторов в Адлере
Проверка механической блокировки контакторов в Адлере

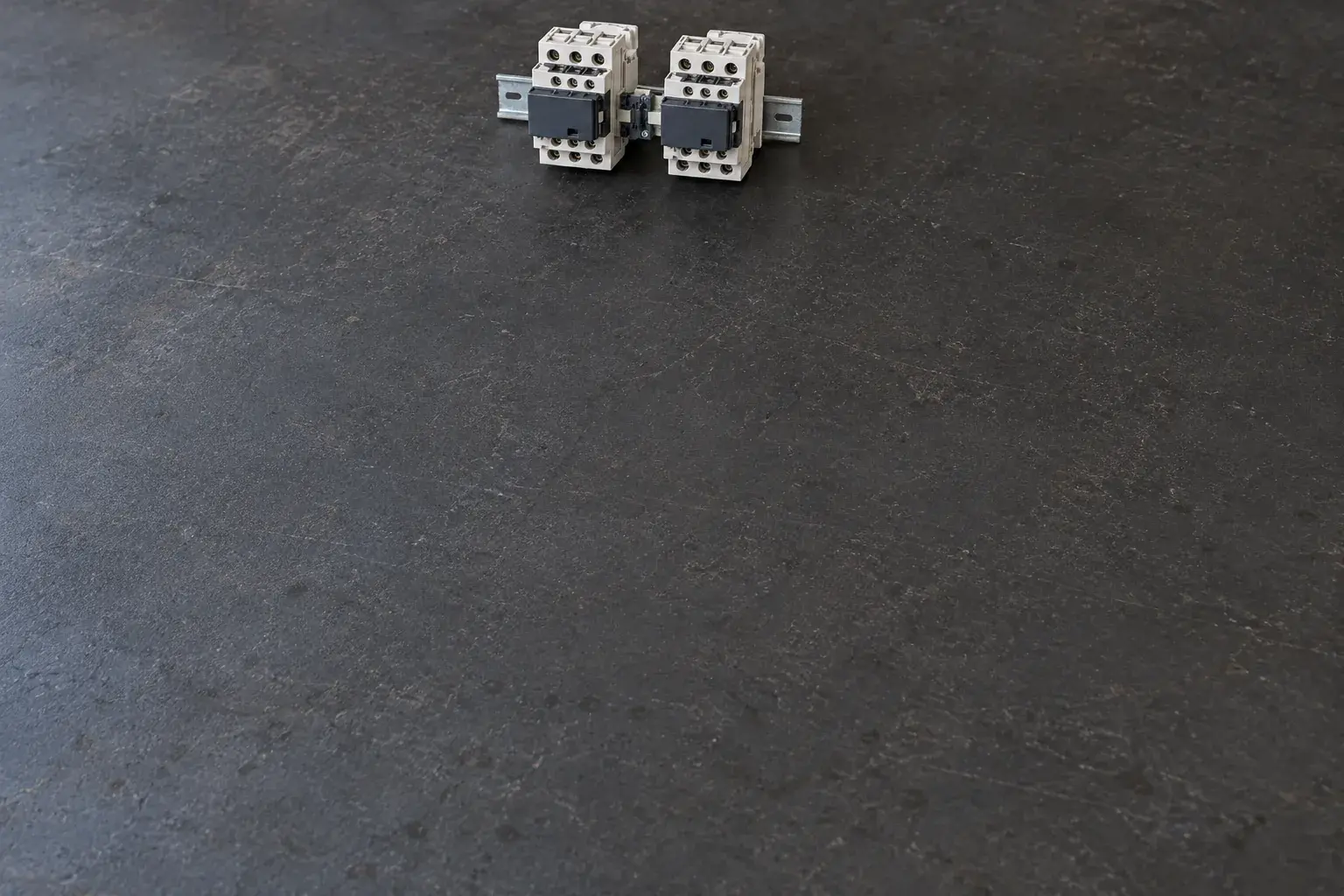

У реверсивного привода два контактора отвечают за противоположные направления. В мастерской мебели в Адлере их нельзя рассматривать как два независимых выключателя: сборка должна исключать недопустимое совместное включение. Проверяем совместимость механической блокировки, состояние соединенных аппаратов и отдельную электрическую логику управления. Замена одного сломанного рычажка без проверки всей пары может оставить исходную неисправность.
Разбираемся, какая пара установлена
До осмотра снимаем напряжение со всех относящихся к сборке цепей, исключаем ошибочное включение и проверяем отсутствие напряжения подходящим указателем. Учитываем отдельный источник питания управления. Отключенный силовой ввод не гарантирует, что катушки тоже обесточены.
Записываем маркировки контакторов, число полюсов, исполнение катушек и артикул блокировки. Сравниваем аппараты с электрической схемой привода. Внешне одинаковый корпус не подтверждает совместимость механизма с другим поколением изделия. При замене проверяем каталог, а не только расстояние между боковыми пазами.
Механика и электрическая схема выполняют разные задачи
Для соответствующих TeSys D изготовитель предусматривает боковой механический элемент между контакторами. В руководстве LAD9R1 показаны предназначенные ему исполнения и порядок сборки. Обозначения LAD9R1 и комплект с электрическими связями LAD9R1V не считаем произвольными синонимами: состав поставки сверяем отдельно.
Механическое сцепление ограничивает одновременное замыкание аппаратов, а электрическая блокировка не дает схеме управления послать несовместимые команды. Наличие одного средства не является доказательством исправности другого. Программная задержка контроллера также не подтверждает, что установленный между корпусами узел работает.
Проверяем ход без силового испытания
Осматриваем крепление на основании, параллельность корпусов, положение соединительного элемента и следы повреждений. Перекос рейки либо треснувшая посадка могут мешать нормальному ходу. Используем отвертку подходящего профиля и предусмотренный изготовителем инструмент; самодельный клин в механизм не вставляем.
Проверку допустимых перемещений выполняем на обесточенной сборке по инструкции конкретных аппаратов. Не прикладываем повышенную силу, чтобы продавить запрет, и не срабатываем одновременно двумя катушками ради демонстрации защиты. Если элемент поврежден, определяем комплект замены и проверяем сопряженные части: новый блок на разбитом корпусе исправную сборку не создает.
После сборки возвращаемся к управлению
Сопоставляем вспомогательные контакты и проводники со схемой, проверяем доступные соединения и крепление сборки. СП 256.1325800.2016 применяем к проектированию и монтажу электроустановки в соответствующей области. Совместимость аксессуара и операции с ним подтверждает документация Schneider Electric, а не общий пункт свода правил.
Рабочее испытание проводит квалифицированный специалист по программе наладки привода, учитывая сам механизм и безопасное состояние оборудования. В протоколе отдельно отражаем механический запрет, последовательность команд и восстановление после остановки. Дополнительно приводим в порядок обозначения пары и доступную схему в дверце шкафа, чтобы следующий ремонт не начинался с угадывания назначения аппаратов.
Частые вопросы
Для четырехполюсной пары подойдет тот же комплект?
Совместимость проверяют отдельно. Число полюсов и исполнение входят в подбор.
Тугая блокировка исправится смазкой?
Произвольную смазку не применяют. Сначала проверяют перекос, повреждение и требования изготовителя.
Новый контроллер отменяет старую блокировку?
Состав защит определяет проектная схема. Снимать установленный механический узел по такому предположению нельзя.
