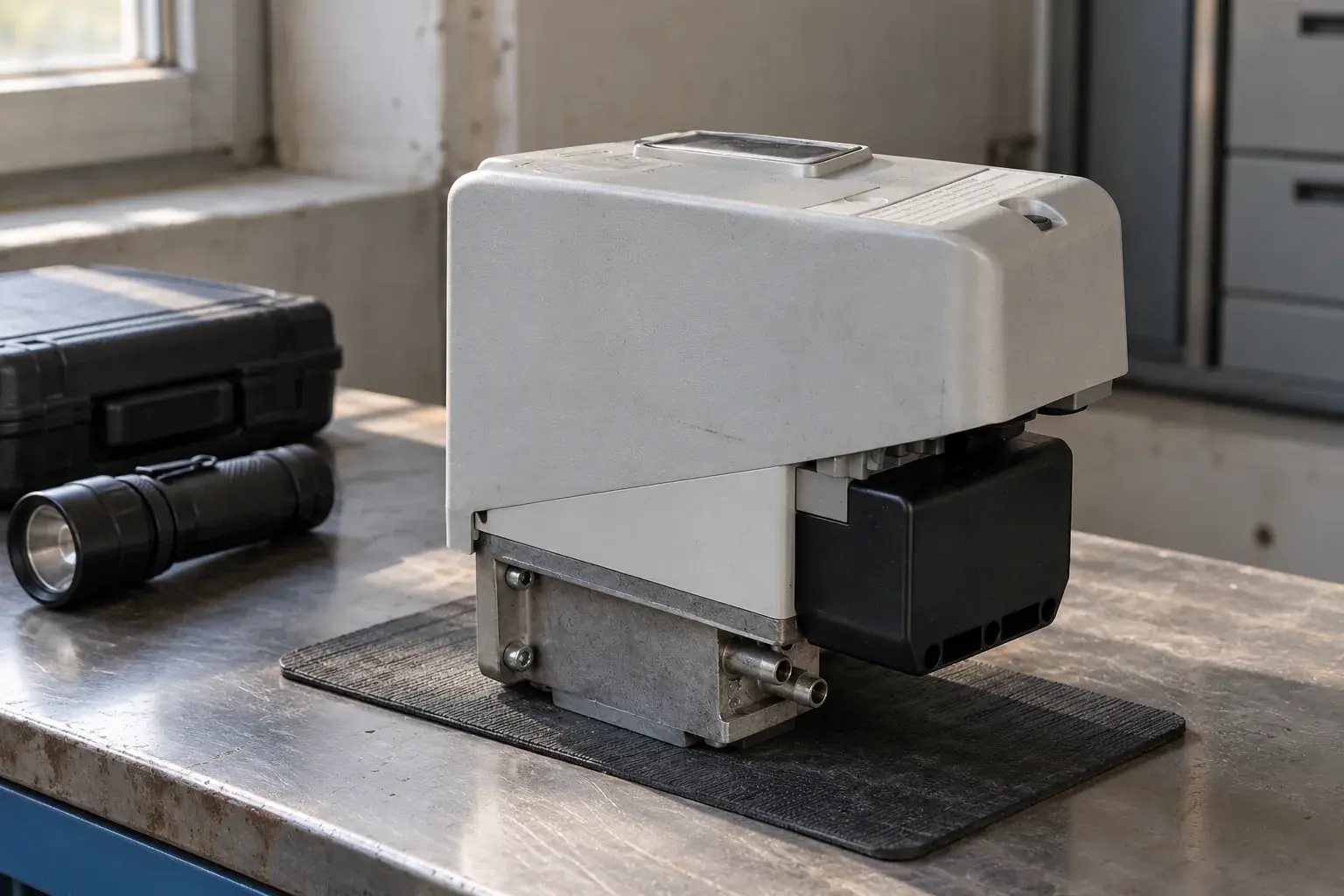

Проверка блока контроля герметичности газовых клапанов в Хосте
Что делать при блокировке VPS без обхода защитной функции?
В теплогенераторной небольшого спортивного корпуса автоматика может остановить запуск горелки еще до появления пламени. Если на газовой арматуре установлен DUNGS VPS 504, такая остановка связана с проверкой герметичности пары отсечных клапанов. Паллада не обходит блокировку перемычкой и не объявляет виновным сам блок по одному индикатору: сначала устанавливает, какую часть цепи защиты он не смог подтвердить. Работы с газом выполняет допущенный специалист по согласованной программе.
Защитная остановка - исходная информация
По схеме котельной определяем исполнение газового мультиблока, положение VPS и точный контрольный объем между клапанами. Проверяем индикацию и журнал автоматики, сверяем порядок событий: запрос тепла, самотестирование, разрешение пуска. Если горелка даже не дошла до розжига, поиск по электродам пламени преждевременен. Перед обслуживанием перекрывают газ, снимают питание и исключают случайный пуск; никакого выпуска газа в помещение ради «быстрой проверки» не допускают.
Разделяем прибор и газовую арматуру
VPS 504 проверяет герметичность отсечных клапанов в совместимой схеме DUNGS. С помощью поверенного манометра и контрольных точек по проекту специалист сопоставляет давление с состоянием клапанов. Одновременно проверяет питание блока, его соединение с арматурой и целостность доступного импульсного порта. Грязь или ослабленное соединение могут мешать правильному тесту, но опасно подменять проверку реальной герметичности очисткой разъема. Если есть подозрение на пропуск клапана, его состояние подтверждают разрешенной процедурой, а запуск оставляют заблокированным.
Что исправляют по результату
Поврежденные уплотнения присоединения блока к контрольным портам заменяют штатными деталями с последующим испытанием; неверную маркировку контрольной точки восстанавливают отдельно. Если клапан не обеспечивает требуемую герметичность, решают вопрос его ремонта или замены в пределах документации на саму арматуру. Отказ VPS подтверждают лишь после проверки питания, совместимости и контрольной схемы. Нельзя менять уставку или исключать блок из цепи безопасности, чтобы просто получить разрешение горелке.
Повторный пуск и границы документации
После сборки проводят предусмотренные испытания соединений и несколько штатных циклов предпускового контроля, фиксируя индикацию и результат. Лишь затем выполняют пробный запуск горелки с контролем автоматики. СП 62.13330.2011 задает область проектирования газораспределения и газопотребления; порядок работы VPS и его совместимость уточняют по действующей документации DUNGS и проекту этой теплогенераторной. Приемка - подтвержденная герметичность, сохраненная защитная функция и воспроизводимый пуск без обходных соединений.
Запись в журнале включает тип блока, модель клапанов, состояние защитной цепи до и после проверки и результат испытания герметичности. Неизвестные параметры не заменяют примерными цифрами: их берут из паспорта узла и фактического измерения.
Частые вопросы
Можно временно обойти VPS?
Нет. Блокировка сообщает о непроверенной защите пары клапанов; сначала устанавливают причину.
Один индикатор означает неисправный блок?
Нет. Он не заменяет проверку питания, контрольных портов и самих клапанов.
Кто проводит испытание?
Специалист с допуском к газовому оборудованию по проекту и эксплуатационной документации.
