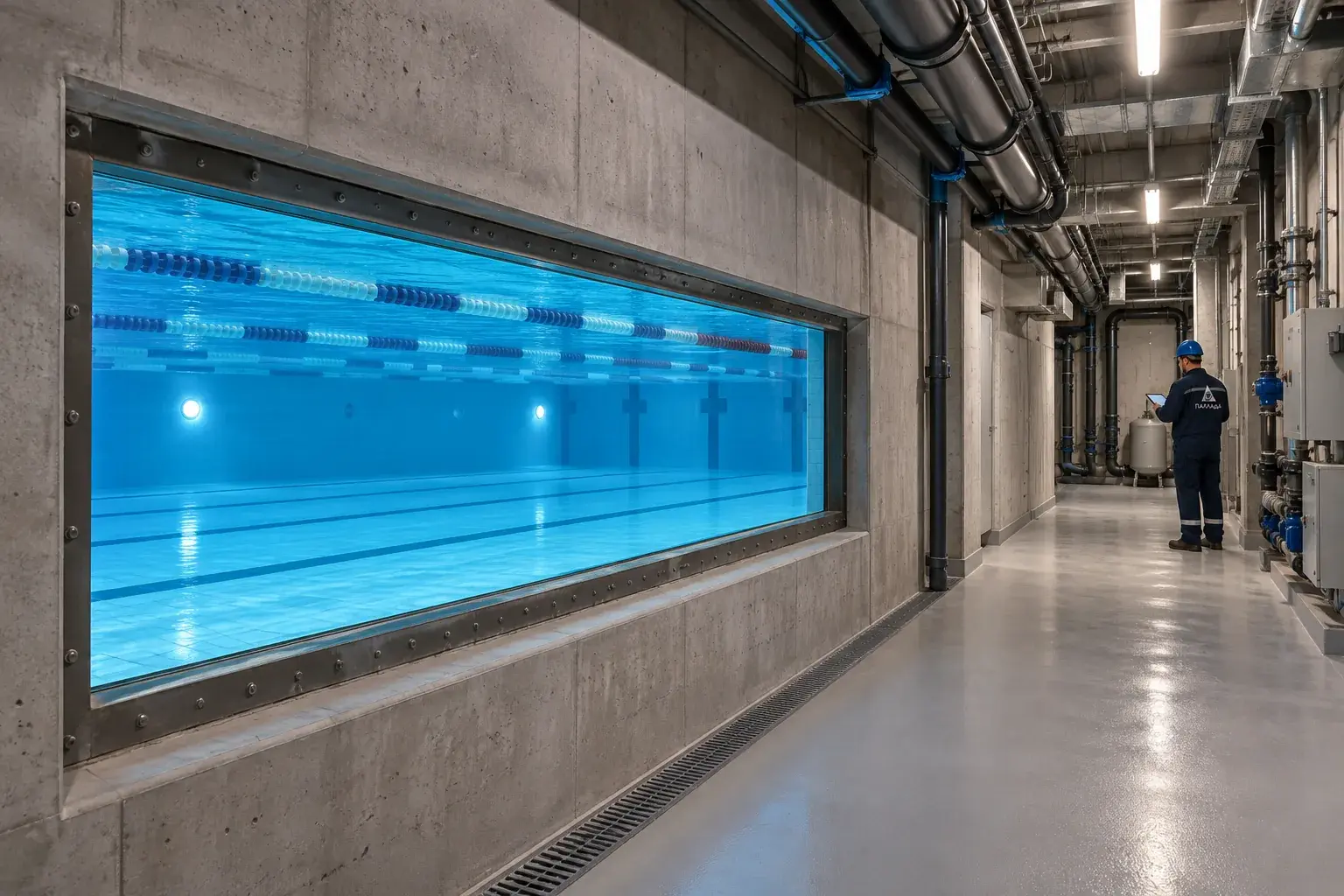

Бассейн тренировочного центра с подводным обзорным окном в Сочи
Бассейн тренировочного центра с подводным обзорным окном в Сочи
За стеной плавательной чаши можно устроить сухую галерею для наблюдения за движением в воде. На новом тренировочном центре в Сочи рассматриваем бетонный бассейн с подводным акриловым окном. Здесь проем закладывается в конструкцию заранее: вместе с армированием, гидроизоляцией и будущим маршрутом обслуживания. Прозрачная панель работает под постоянным давлением воды, поэтому ее нельзя подбирать как обычное интерьерное остекление.
Увязываем обзор с расчетом чаши
На площадке проверяем отметки воды, пола галереи и будущего проема. Лазерным нивелиром переносим высоты, дальномером измеряем доступную зону осмотра. Согласовываем, что должно быть видно наблюдателю и где проходит безопасный сухой коридор. Большой проем не выбираем только ради эффектного вида: он изменяет распределение усилий в стене.
В технических материалах Hydrosight рассматриваем заводской элемент из акриловой панели и нержавеющей рамы. Толщину панели изготовитель определяет для конкретного размера и глубины установки. Расчет железобетона связываем с передачей нагрузки через раму и крепления. Решение включает весь бассейн: чашу, циркуляцию воды, отделку и обслуживание галереи, а не только поставку прозрачной детали.
Гидроизоляцию доводим до оконного фланца
Для облицованной бетонной чаши выбираем соответствующее заводское исполнение и согласуем чертеж проема. Геометрию подготовленного углубления проверяем шаблоном, рейкой и уровнем. До установки осматриваем бетон: наплыв или раковину в опорной зоне нельзя скрывать под рамой. Дефекты устраняем совместимой ремонтной системой с необходимой подготовкой основания.
Панель приходит в составе готового узла; критическое соединение акрила с рамой не собираем на площадке произвольным герметиком. Крепление к железобетону и переход первичной гидроизоляции на фланец выполняем по проектной инструкции выбранного исполнения. Конструкцию для замоноличивания в открытый бетон не смешиваем со схемой для чаши под плитку. До закрытия отделкой фотографируем и фиксируем фактический непрерывный гидроизоляционный контур.
Испытываем узел вместе с бассейном
Перед заполнением проверяем крепления, состояние поверхности панели и совместимость примененных материалов. Испытания организуем по согласованной программе с контролем в сухой галерее. Наблюдаем за примыканиями, фиксируем изменение состояния узла и сопоставляем его с уровнем воды. Заводская проверка оконного элемента не заменяет испытание всей построенной чаши.
Если появляется влага, сначала устанавливаем ее источник. Конденсат на холодной поверхности, течь трубопровода рядом и нарушение гидроизоляции требуют разных действий. Осматриваем примыкания, используем влагомер на окружающих конструкциях и проверяем вентиляцию галереи. Ремонт окна согласовываем с изготовителем; работу под давлением воды не подменяем наружной полосой случайного силикона. После устранения причины повторяем предусмотренную проверку.
Передаем обслуживаемую чашу и сухой проход
При проектировании учитываем СП 310.1325800.2017 для бассейнов и СП 63.13330.2018 для железобетонных конструкций в пределах их областей. Проверяем действующие изменения, в том числе актуальную редакцию бассейнового свода. Иностранные данные изготовителя по химической стойкости отделяем от санитарных требований к воде и от расчета конкретного объекта.
Для ухода предусматриваем средства, допустимые для акрила, рамы и герметизирующей системы. Абразивную обработку и случайные растворители исключаем из инструкции эксплуатации. Перед сдачей проверяем также водоподготовку, доступ к оборудованию и освещение наблюдательной галереи. Владельцу передаем исполнительный узел, результаты испытаний и порядок осмотра. Для начала обследования организуем доступ к чаше и сухому помещению за стеной, чтобы проверить реальные отметки и условия монтажа.
Частые вопросы
Можно вырезать окно после завершения чаши?
Возможность изменения определяют расчетом и обследованием, включая армирование и гидроизоляцию.
Подходит обычное оконное стекло?
Подводный узел рассчитывается на конкретные условия и поставляется как специализированное изделие.
Заводская герметичность отменяет испытание бассейна?
Нет. На площадке проверяют готовую конструкцию вместе с соединением рамы и чаши.
