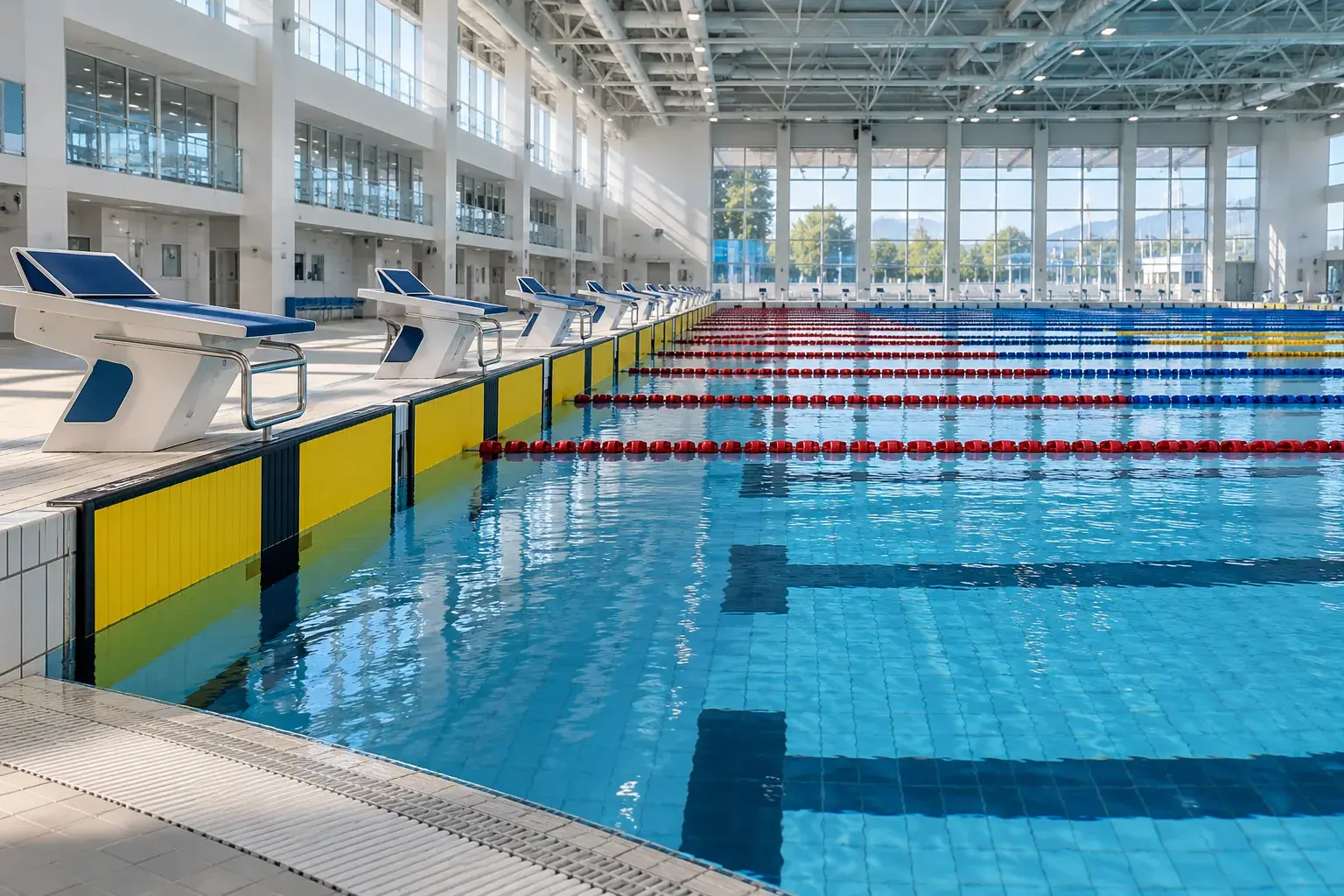

Бассейн спортивного центра с электронным хронометражем в Сириусе
Бассейн спортивного центра с электронным хронометражем в Сириусе
Финишная панель должна передать касание нужной дорожки, а чаша вокруг нее - оставаться пригодной для плавания и обслуживания. На новом спортивном бассейне в Сириусе связываем строительство чаши, перелив, закладные и кабельную инфраструктуру с электронным хронометражем. Оборудование учета времени включаем в проект до отделки. Его установка не отменяет испытаний гидроизоляции и настройки циркуляции воды.
Оставляем место панели в проекте чаши
Уточняем назначение бассейна, состав дорожек и выбранную систему регистрации. Сверяем геометрию торцевой стенки, уровень воды, форму перелива и доступ к кабельным соединениям. Измерения выполняем лазерным прибором и рулеткой, сопоставляя фактическое основание с проектом. Толщина финишной панели и ее положение учитываются в общей геометрии; случайная установка после сдачи облицовки может изменить рабочие расстояния.
Для примера рассматриваем контактные панели Swiss Timing OCP5. В руководстве описаны рама и связанные профили, которые передают локальное усилие контактным полосам. У разных исполнений различаются размеры и монтаж. Не переносим схему крепления одной панели на другую и не считаем упоминание FINA в названии руководства подтверждением соответствия нового бассейна всем спортивным требованиям.
Сохраняем гидроизоляцию и обслуживаемые связи
Места креплений и проходов согласуем с конструктором чаши и проектировщиком водозащиты. До сверления проверяем основание и расположение закладных. Выбираем предусмотренный для конкретной модели способ подвеса или фиксации. Панель должна прилегать в проектном положении без случайных выступов и деформации контактной части. Крепеж через облицовку сам по себе не доказывает герметичность получившегося узла.
Кабели прокладываем по согласованным трассам к оборудованию хронометража, оставляя доступ к соединениям и демонтажу панелей. Электрические решения мокрой зоны проверяет профильный специалист. Отдельно испытываем чашу и настраиваем циркуляцию: панель не должна становиться случайной заглушкой перелива. Проверяем обслуживание решеток и свободное движение по обходной дорожке рядом со стартовым оборудованием.
Проверяем сигнал от касания до регистратора
Изготовитель предусматривает проверку панели без нажатия и с приложением усилия. Сначала подключаем предусмотренный тестовый сигнализатор и убеждаемся, что ненагруженная панель не дает постоянного сигнала. Затем по методике руководства применяем динамометр. Контроль проводят в указанных зонах, включая уровень воды. Числовой критерий принимаем для конкретного исполнения, а не объявляем общей нормой для всех бассейновых панелей.
После этого выполняем полный тест с системой хронометража, имитируя финишные касания по дорожкам. Если импульс пропадает, последовательно проверяем панель, кабель и регистрирующее оборудование. Руководство предлагает сравнить подозрительный элемент на другом канале, прежде чем ремонтировать контактную полосу. Такой порядок помогает не менять исправную панель из-за поврежденного соединения или ошибочной привязки дорожки.
Передаем бассейн с местом для сухого хранения
Монтаж оборудования завершаем вместе с приемкой строительной и инженерной части бассейна. Область СП 310.1325800.2017 и введенные изменения сверяем с назначением новой чаши и требованиями проекта. Система фиксации времени не подтверждает автоматически допуск сооружения к соревнованиям. Для него отдельно определяют применимые спортивные процедуры и необходимую проверку параметров объекта.
В руководстве OCP5 предусмотрены промывка чистой водой, вертикальное осушение и хранение без горизонтального складывания панелей друг на друга. Поэтому Паллада заранее увязывает проход к чаше с сухим местом для тележки и демонтажа. Передаем схему кабелей, маркировку каналов, протокол функциональных проверок и порядок обслуживания. Заказчик согласует комплектацию хронометража и условия его сезонного использования до начала отделочных работ.
Частые вопросы
Можно ли оставить панели в воде между всеми мероприятиями?
Порядок извлечения, просушки и хранения принимают по инструкции конкретной модели.
Пропавший импульс означает поломку панели?
Сначала проверяют весь тракт, включая кабель, соединения и канал регистрации.
Достаточно ли исправного хронометража для сдачи бассейна?
Приемка чаши, водоподготовки и остальных систем выполняется отдельно по проекту.
