Балансировка вытяжки кухни ресторана в Адлере
Почему новый вытяжной зонт не удаляет пар со всей линии приготовления?
Если пар выходит за край вытяжного зонта, увеличение скорости вентилятора без замеров может оставить проблему и усилить шум. На месте проверяем, сколько воздуха удаляется каждой ветвью и откуда кухня получает приток. После этого регулируем систему и повторяем измерение при рабочих режимах.
Зонт проверяем вместе с помещением
На действующей кухне смотрим расположение плиты, открытые проемы, приточные решетки и направление воздушных струй. Дымовую пробу проводим безопасным способом по согласованной программе: важно увидеть, куда движется воздух над рабочей зоной, а не просто убедиться, что вентилятор вращается.

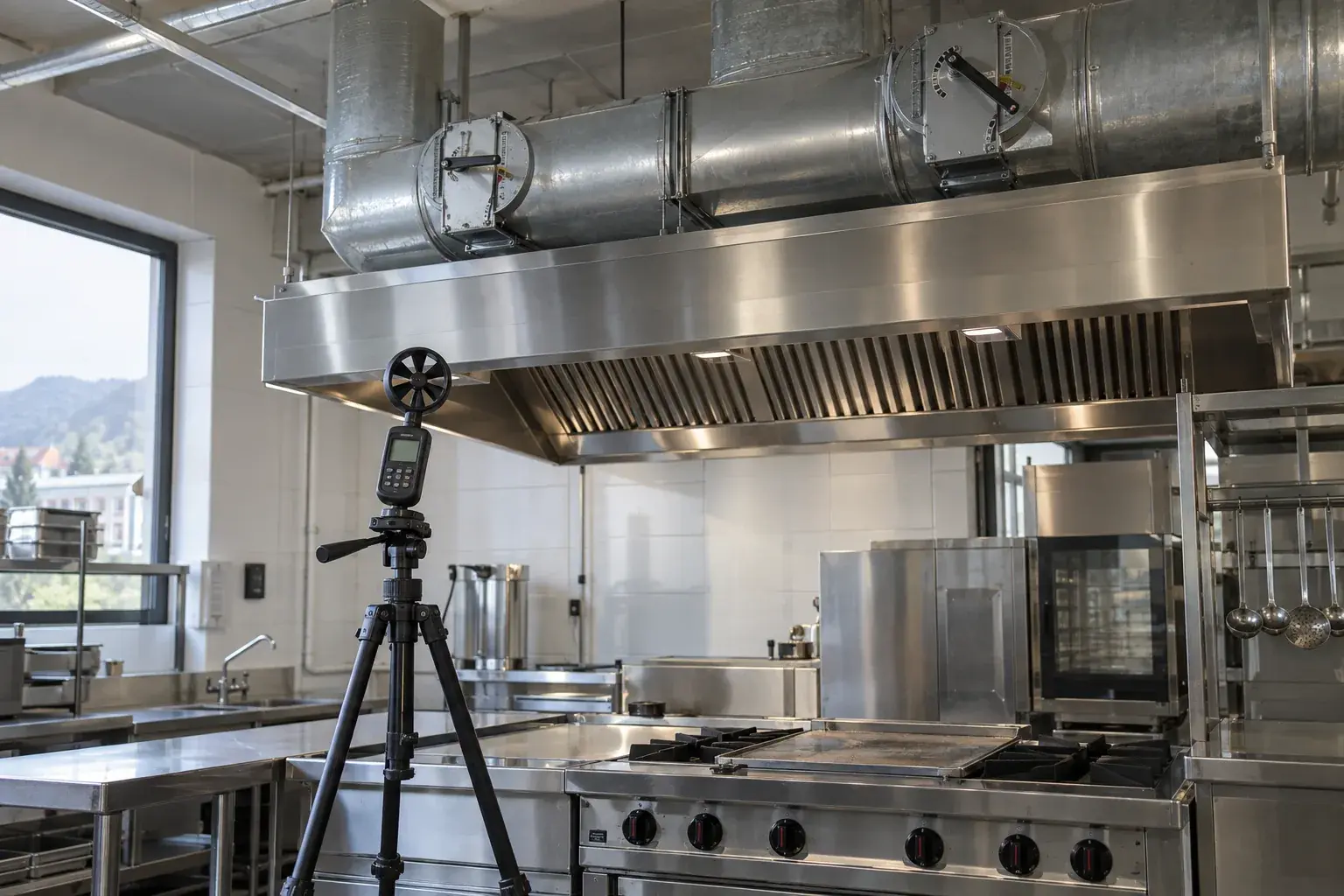

Анемометром и дифференциальным манометром измеряем расход на доступных участках и перепад на фильтрах. Если приток направлен прямо на кромку зонта, пар может выбиваться даже при достаточном суммарном расходе. Тогда меняем направление приточной струи или режим ветви по проектному решению.
Считаем только проверяемые величины
Расчетный пример, не данные ресторана: для условного участка площадью 0,40 м2 средняя скорость по сетке точек равна 2,5 м/с. Оценка объемного расхода: 0,40 x 2,5 x 3600 = 3600 м3/ч. Это расход в указанном сечении; его нельзя автоматически считать расходом всего зонта.
Далее сравниваем фактические значения по ветвям с проектными, учитываем погрешность прибора и места измерения. Если один зонт забирает воздух за счет соседнего, регулируем сеть последовательно, а не закрываем ближайшую заслонку до упора. В ведомости указываем положение устройств после наладки.
Что регулируют на воздуховоде
Проверяем положение заслонок, загрязнение жировых фильтров, соединения воздуховода и работу вентилятора. Измеряем расход в сечениях, где поток успел выровняться; одно случайное показание у решетки не заменяет протокол. Доступ к заслонке сохраняем после наладки, иначе следующий сервис не сможет повторить настройку.
По ГОСТ 34060-2017 испытания и регулировка вентиляции оформляются результатами измерений. СП 60.13330.2020 задает проектные требования, но сам по себе не говорит, какой расход окажется у конкретного зонта: расчет берем из проекта и задания на оборудование. Дополнительно проверяем местную вытяжку при включении всех соседних линий.
Если расход хороший, а пар все равно уходит
Проверяем высоту подвеса зонта и положение оборудования под ним. Сильная струя от открытой двери или приточной решетки способна срезать тепловой факел в сторону. Поэтому замер расхода дополняем наблюдением за поведением воздуха при разных положениях дверей и скоростях притока.
При изменении геометрии зонта или размещения оборудования возвращаемся к проектировщику: регулировка заслонки не компенсирует зонт, который физически не перекрывает источник пара. В протоколе отдельно указываем условия, при которых захват воздуха остается устойчивым.
Проверка после регулировки
Повторяем замеры при тех же режимах вентилятора и заполнении кухни воздухом. Контролируем шум, отсутствие обратной тяги в соседних помещениях и доступ к фильтрам. Если расход не достигает расчетного при открытых заслонках, обследуем вентилятор, загрязнение сети и потери давления, затем согласуем ремонт.
Заказчику передаем протокол с точками измерения, режимами и настройками заслонок. Чистку фильтров включаем в эксплуатационный график: забитый фильтр меняет работу уже отрегулированной сети. Так причина не маскируется очередным увеличением оборотов.
Какие точки записываем в протокол
На схеме кухни помечаем каждый зонт, приточную решетку, положение заслонки и доступный измерительный участок. Для анемометра записываем сетку точек, площадь сечения и дату поверки или калибровки. Одна цифра без места и режима измерения не поможет повторить настройку после чистки сети.
Если соседняя вытяжная ветвь влияет на результат, делаем два замера: при штатном совместном включении и при диагностическом отключении по согласованию. Такая пара показывает, где сеть перераспределяет воздух. Передача этой схемы эксплуатации полезнее фразы «зонт тянет нормально».
Частые вопросы
Можно ли решить проблему вентилятором большей мощности?
Сначала измеряют расход, сопротивление сети и приток. Без этих данных новый вентилятор может добавить шум и не удержать пар под зонтом.
Когда измерять вытяжку?
При одновременно работающих ветвях и режимах кухни, для которых система спроектирована; режим фиксируют в протоколе.
Почему важны фильтры?
Их загрязнение увеличивает сопротивление сети и снижает расход на зонте.
