Балансировка отопления читального зала в Адлере
Почему последние радиаторы остаются холодными после запуска отопления?
В читальном зале радиаторы у окна прогреваются раньше, а дальний ряд остается прохладным. Причиной может быть распределение расхода, воздух или засоренный фильтр. На выезде сначала отделяем эти варианты измерениями и только потом меняем настройку балансировочного клапана.
Не начинаем с поворота рукоятки
Сверяем исполнительную схему, расчетные расходы ветвей, направление потока и исходную настройку. Контактными термометрами измеряем подачу и обратку на одинаково подготовленных точках. Проверяем открытие термостатических клапанов и состояние сетки грязевика: зажатый фильтр нельзя компенсировать дросселированием соседних ветвей.
Если температурная разница необычно велика только у последнего радиатора, осматриваем его арматуру и удаляем воздух предусмотренным способом. Сравнение делаем при устойчивой работе насоса, а не в момент прогрева после ночного снижения температуры.
Измеряем расход через клапан

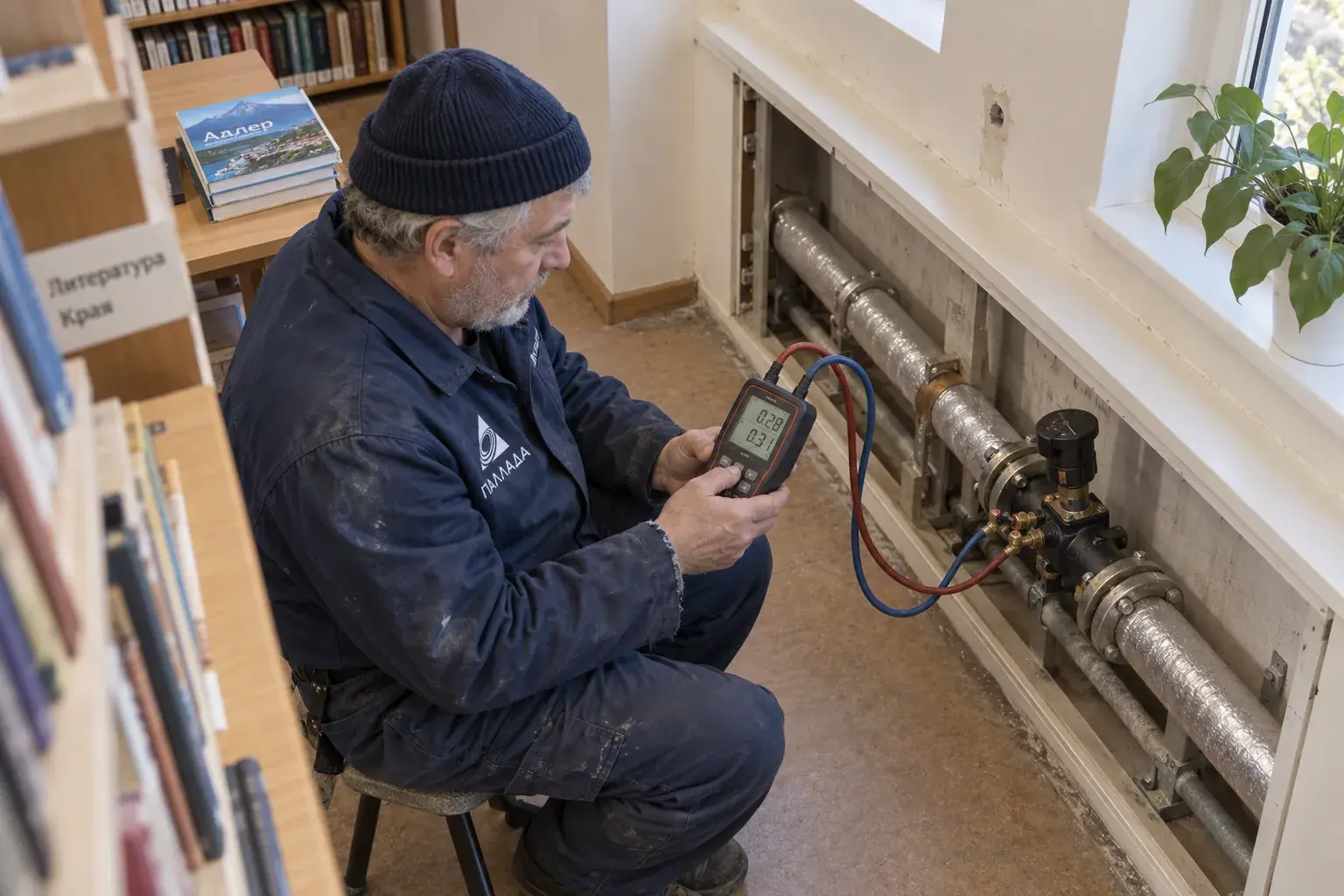

Подключаем дифференциальный манометр к двум штатным измерительным ниппелям LENO MSV-BD, предварительно проверив совместимость переходников и предел прибора. По измеренному перепаду и характеристике клапана при его фактической настройке определяем расход. Соотношение Q=Kv√Δp применимо при согласованных единицах и плотности воды; паспортная диаграмма избавляет от ошибки пересчета.
Если перепад низок сразу на нескольких ветвях, ищем причину в насосе или общей обвязке. Если он нормален, но расход мал в одной ветви, проверяем ее клапан, сетку и местное сопротивление. СП 60.13330.2020 дает рамку проектирования отопления; требуемый расход берем из проекта, а шкалу и измерение - из паспорта конкретной арматуры.
Настраиваем и фиксируем результат
При подтвержденном дисбалансе меняем преднастройку по шагам, каждый раз дожидаясь стабилизации. Пломбируем или фиксируем заданное положение штатным механизмом клапана. Проверяем соседние ветви после изменения: улучшение одной комнаты не должно ухудшать остальную систему.
Отдельная работа здесь - восстановление читаемой маркировки измерительных точек и замена поврежденной теплоизоляции на обратной ветви. Маркировка связывает будущие замеры с тем же клапаном, а изоляция не дает ошибочно трактовать охлаждение трубы как нехватку воды.
Показание манометра записываем вместе с единицей давления и выбранной характеристикой клапана. Ошибка между килопаскалями и барами меняет расчет расхода в несколько раз; поэтому нельзя переносить в акт только число с экрана. Перед отсоединением трубок закрываем измерительные ниппели и проверяем отсутствие подтекания.
Передаем не только цифру на шкале
В акте сохраняем исходное и конечное положение, перепад, расчетный расход, температуры и режим насоса. Если проектного расхода нет, честно указываем ограничение: нельзя объявить ветвь настроенной только по ощущениям у радиатора.
При повторной жалобе сравниваем измерения в том же режиме и с теми же открытыми потребителями. Менять насос на более мощный без такой проверки опасно: он может увеличить шум и перепад на ближних клапанах, оставив локальный засор без решения.
Как оцениваем объем наладки
Для сметы считаем число ветвей с измерительными ниппелями, доступ к ним, необходимость промывки сеток и число повторных обходов при устойчивом режиме. Отдельно отмечаем, есть ли проектные расходы и паспортные таблицы клапанов. Их отсутствие увеличивает обследование, а не дает право выставить произвольные обороты рукоятки.
Приемка для читального зала включает не только температуру у дальнего окна. Сверяем расходы всех затронутых ветвей и отсутствие нового шума у ближних приборов. Эксплуатации оставляем схему и начальные данные, чтобы сезонную корректировку можно было выполнить измерением, а не памятью мастера.
Частые вопросы
Можно ли балансировать по температуре трубы?
Температура помогает найти отклонение, но расход рассчитывают по манометру и паспортной диаграмме арматуры.
Нужно ли закрывать ближние радиаторы?
Только в рамках расчетной настройки. Случайное прикрытие без контроля соседних ветвей переносит проблему.
Зачем сохранять исходную настройку?
Она позволяет вернуть режим, если после изменения выявится другая причина холода.
