Балансировка отопления апарт-отеля в Адлере
Как распределить расход теплоносителя по стоякам и этажам, если ближние апартаменты перегреваются, а дальние не получают расчетное тепло?
Балансировку отопления апарт-отеля выполняем после проверки насосов, фильтров, воздуха в системе и положения арматуры. Затем измеряем расходы или перепады давления по ветвям, температуры подачи и обратки, сопоставляем данные с расчетом и поэтапно настраиваем клапаны. Цель - распределить теплоноситель по системе, а не просто снизить температуру в ближайших номерах.
Сначала исключаем неисправности, которые маскируются под разбалансировку
Неравномерный прогрев может вызвать загрязненный фильтр, воздух в верхней точке, закрытая арматура, неверное направление насоса, засоренный теплообменник или ошибка автоматики. Проходим систему от теплового узла до дальних приборов и проверяем, что контуры действительно готовы к регулировке.
Если часть апартаментов отключена термостатами, а часть работает с открытыми окнами, моментальный снимок температур не показывает расчетный режим. Согласовываем устойчивую нагрузку, открываем регулирующие устройства в исходное положение и только после этого начинаем измерения.
Чем измеряем расход и температурный режим

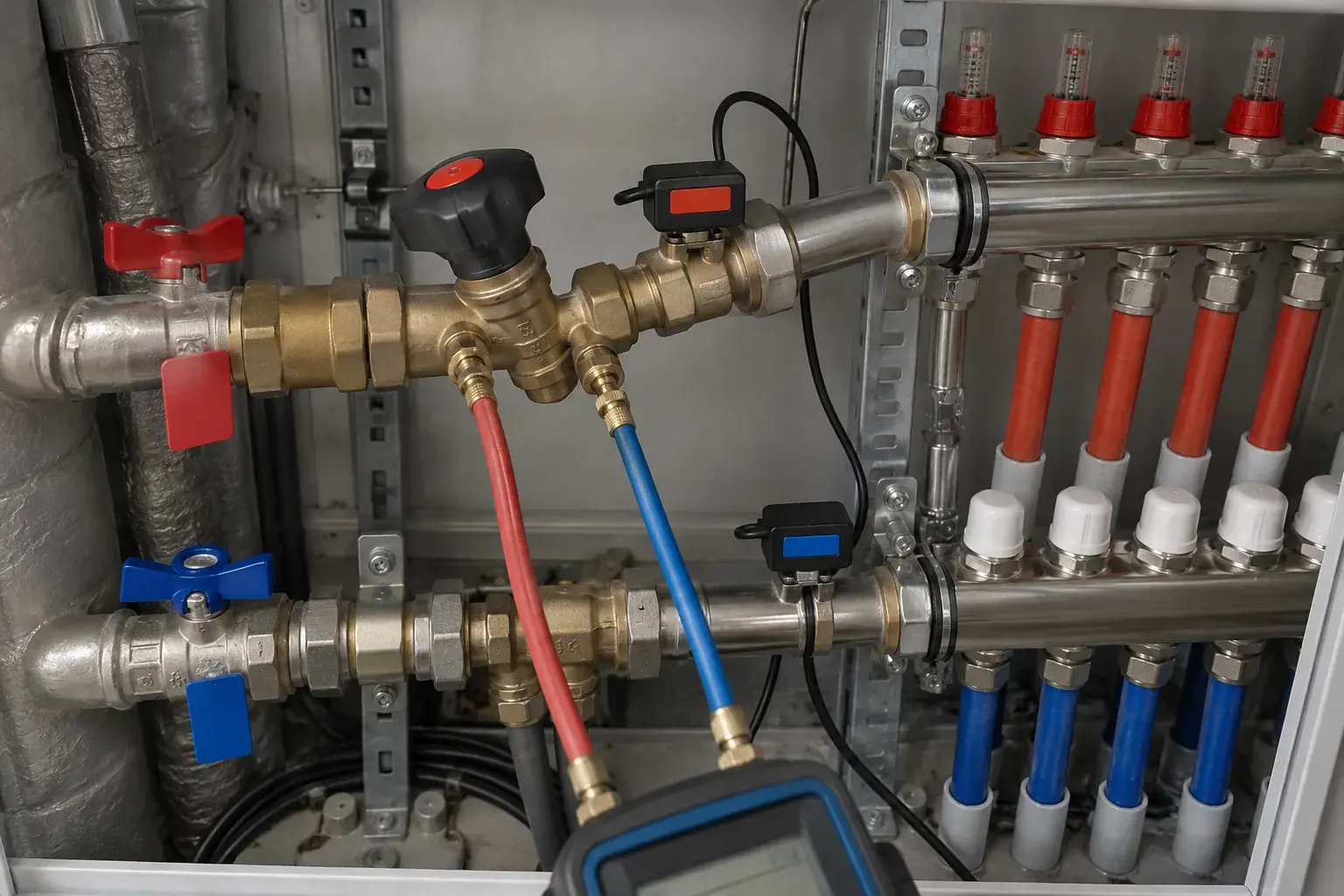

К измерительным штуцерам клапанов подключаем дифференциальный манометр и по характеристике конкретной арматуры определяем расход. Там, где штуцеров нет, применяем согласованный метод, например накладной ультразвуковой расходомер на подготовленном прямом участке. Подачу и обратку измеряем парными контактными датчиками, давление - поверенными манометрами.
Инструмент сам не принимает решение. Перед расчетом вводим правильный тип клапана, его положение и коэффициент пропускной способности. Ошибка в модели арматуры даст убедительное число, которое не соответствует реальному расходу.
Как рассчитываем ориентир для ветви
Расчетный пример: ветвь обслуживает помещения с тепловой нагрузкой 72 кВт, а расчетная разность температур подачи и обратки равна 20 градусов. Для воды ориентировочный расход G = Q / (1,163 x Δt) составляет 72 / (1,163 x 20) = 3,10 м3/ч.
Если эта ветвь делится на три зоны с нагрузками 30, 24 и 18 кВт, начальные ориентиры расходов составят примерно 1,29, 1,03 и 0,77 м3/ч. Фактические настройки уточняем по проекту, характеристикам приборов, режиму источника тепла и результатам обхода.
| Ветвь | Условная нагрузка | Ориентир при Δt 20°C |
|---|---|---|
| Зона A | 30 кВт | 1,29 м3/ч |
| Зона B | 24 кВт | 1,03 м3/ч |
| Зона C | 18 кВт | 0,77 м3/ч |
| Всего | 72 кВт | 3,10 м3/ч |
Регулируем от общей сети к отдельным ветвям
Фиксируем исходные расходы, затем ограничиваем ветви с избытком и повторно измеряем удаленные участки. После каждого заметного изменения даем системе стабилизироваться. Одновременное вращение нескольких клапанов без промежуточной ведомости лишает настройку воспроизводимости.
Проверяем, остается ли насос в рабочей области и не возникает ли шум на арматуре. Если требуемый расход можно получить только при чрезмерном перепаде, рассматриваем гидравлическое сопротивление трассы, фильтры, диаметр труб и выбранную схему, а не продолжаем закрывать соседние ветви.
Что фиксируем по нормам и передаем эксплуатации
В работе учитываем СП 60.13330.2020, ГОСТ 34059-2017, проект и инструкции производителя клапанов и насосов. В ведомости указываем точку измерения, тип арматуры, исходное и итоговое положение, перепад давления, расход и температуры.
После настройки проверяем характерные помещения, работу автоматики и восстановление режима после изменения нагрузки. Эксплуатация получает не только комфортную температуру, но и карту настроек, по которой систему можно вернуть к принятому состоянию после обслуживания.
Частые вопросы
Можно ли балансировать только по температуре радиаторов?
Температура помогает увидеть проблему, но не показывает расход однозначно. Используем ее вместе с гидравлическими измерениями, расчетом и состоянием регулирующей арматуры.
Нужно ли менять насос?
Сначала проверяем его режим и сопротивление сети. Замена обоснована, если рабочая точка не обеспечивает расчетные расходы либо оборудование не подходит по характеристикам.
Когда повторять балансировку?
После существенного изменения схемы, замены насосов или клапанов, подключения новых зон и при устойчивой неравномерности, которую не объясняют локальные неисправности.
