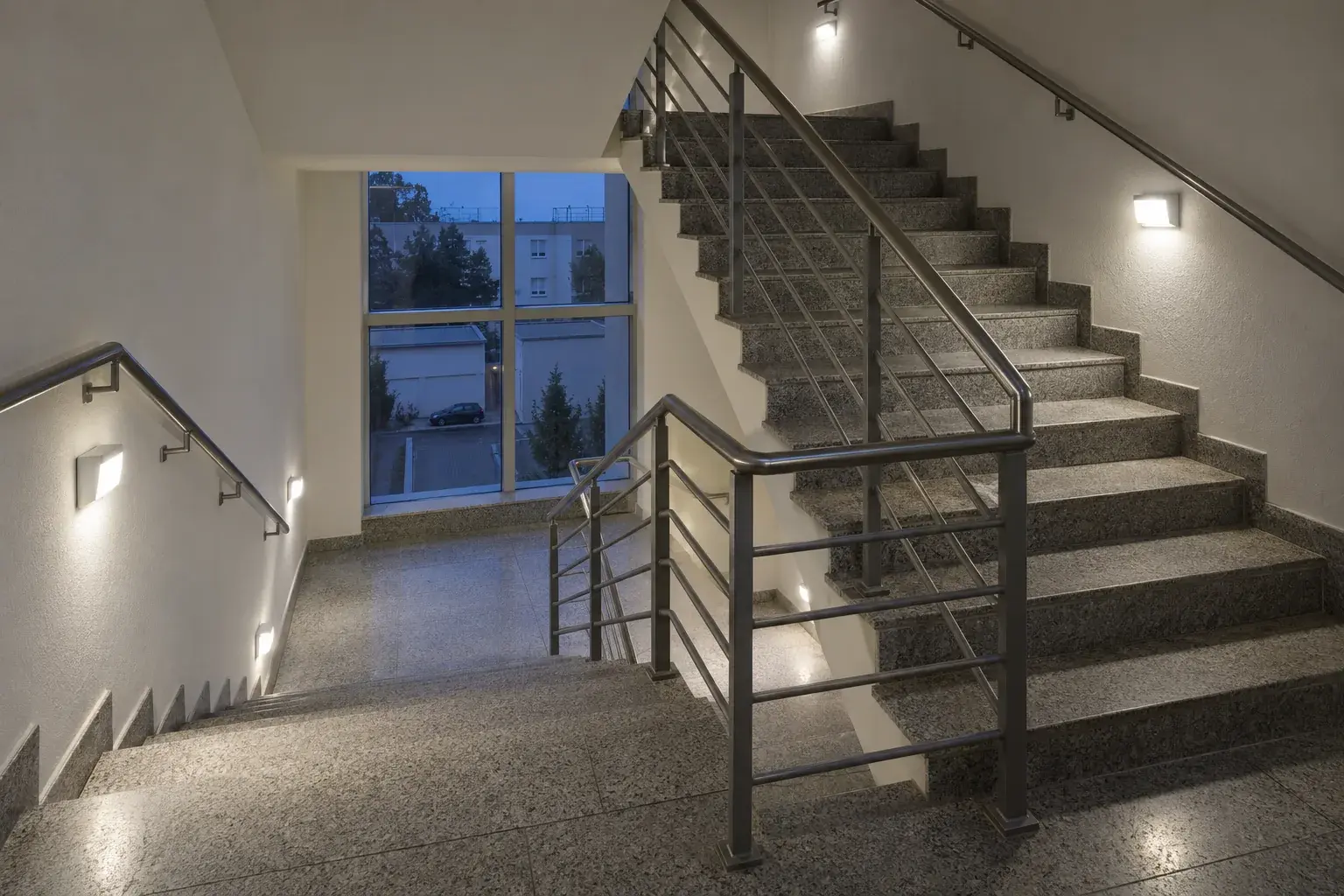

Аварийное освещение гостиницы с центральной аккумуляторной системой в Адлере
Аварийное освещение гостиницы с центральной аккумуляторной системой в Адлере
При отключении света гостю нужен освещенный путь, а персоналу - понятное сообщение о состоянии системы. Для новой гостиницы в Адлере мы увязываем аварийные светильники с отдельной центральной аккумуляторной станцией и контролем цепей. Заряда общей батареи недостаточно для сдачи: проверяем маршруты эвакуации, местные исчезновения питания и фактическую работу конечных приборов.
Сначала проходим будущие маршруты эвакуации
На площадке сверяем двери, лестницы, изменения уровня и места размещения указателей с архитектурными планами. Отмечаем точки, где рабочее освещение может исчезнуть только в одной зоне. Электроснабжение станции и контроль распределительных щитов рассматриваем раздельно: исправный ввод центрального шкафа еще не сообщает о темном коридоре другого корпуса.
Назначение аварийного освещения определяем по СП 439.1325800.2018 в его применимой области. Расчетные освещенность, длительность работы и расположение светильников закрепляем в проекте. Не принимаем длительность демонстрационного теста из иностранного руководства за российскую норму автономности. Нагрузку и кабельные линии подбираем для согласованного режима всей установки.
Комплектуем станцию вместе со светильниками
Проверяем совместимость источников света, аппаратуры питания и выбранного контроля. При централизованной системе рабочий и резервный режимы должны поддерживаться конкретными светильниками, а не только аккумуляторным шкафом. В цепях сохраняем идентификацию, предусматриваем доступ к распределению и согласованные условия прокладки. Защитные решения увязываем с назначением здания.
В документации Eaton DualGuard-S раздельно рассматриваются неисправности батареи, конечной цепи и отдельного светильника. Поэтому адреса и подписи задаем по исполнительной схеме, а не оставляем заводские названия. Предыдущую серию ZB-S не считаем безусловным выбором для новой поставки: изготовитель отмечает прекращение ее производства. Конкретную актуальную комплектацию подтверждаем перед заказом.
Испытываем пропадание питания по нескольким сценариям
После монтажа выполняем предусмотренные приемо-сдаточные электрические проверки по ГОСТ Р 50571.16-2019. Чувствительную электронику защищаем и отключаем по ее инструкции при соответствующих измерениях. Люксметром проверяем освещенность в проектных контрольных точках на маршруте, в том числе при питании от батареи. Одного осмотра светящихся пиктограмм здесь недостаточно.
Отдельно испытываем исчезновение сети станции, потерю рабочего освещения в контролируемой зоне и передачу неисправности. Краткий функциональный тест различаем с испытанием требуемой продолжительности работы. Записываем фактическое поведение светильников и сообщения системы. Проверку организуем с ответственными гостиницы, чтобы временные отключения не оставляли используемые проходы без согласованной защиты.
Диагностика заканчивается повторным испытанием
При ошибке светильника проверяем его адрес, подключение и аппаратуру, а при ошибке цепи - соответствующие элементы распределения. Неисправность зарядки не исправляем немедленной заменой всей батареи: оцениваем зарядный модуль, защиту, датчик температуры и параметры выбранных аккумуляторов. Основание для замены подтверждаем измерениями и документацией конкретного изделия.
После работ снимаем только согласованные блокировки и проверяем восстановление рабочего состояния. В DualGuard-S источник блокировки имеет значение: команда из диспетчерской и локальное меню требуют соответствующего разбирательства. Передаем журнал тестов, карту светильников и порядок обслуживания батарей. Для обследования в Адлере обеспечиваем доступ к маршрутам и электрощитовым. Готовность подтверждаем протоколами всей системы, а не зеленым экраном шкафа.
Частые вопросы
Центральная батарея заменяет резерв всей гостиницы?
Нет. Это отдельная система для предусмотренных аварийных осветительных нагрузок.
После замены светильника нужен тест?
Да. Проверяем совместимость, адрес и работу в затронутой цепи.
Автоматический журнал отменяет обход?
Нет. Реальное состояние светильников и маршрутов также входит в программу проверки.
