Анкерное крепление навеса в Хостинском районе Сочи
Как выбрать и проконтролировать анкеры кронштейна навеса в существующем бетоне?
У входа в спортивный зал навес собирает дождь с большой площади и передает ветровую нагрузку в старую железобетонную стену. Внешне ровный кронштейн не означает, что его крепеж держится в прочном бетоне. Когда меняют навес, Паллада начинает с основания и расчетной схемы: новый анкер нельзя выбрать только по диаметру отверстия старого крепления.
До сверления видим бетон

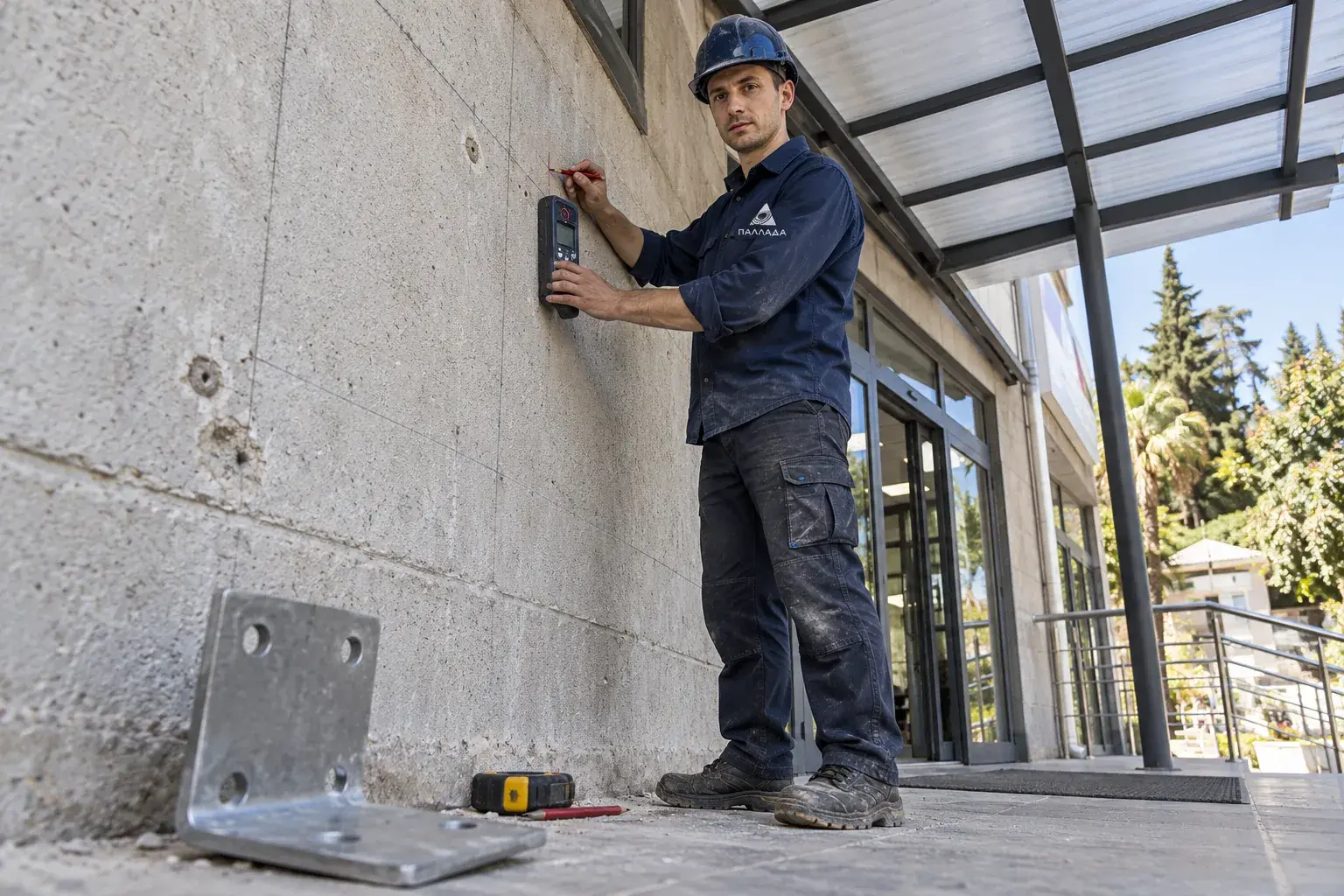

Проектировщик задает усилия, края и межосевые расстояния креплений. На месте сканером арматуры отмечают стержни и скрытые коммуникации, осматривают зону на трещины и отслоения, обмеряют толщину стены и положение закладных. Если бетон у края поврежден, перенос отверстия «на глаз» может уменьшить несущую способность. Тогда схема возвращается проектировщику до монтажа.
Для системы Hilti HIT-HY 200-R V3 проверяют не только название состава, но и совместимый анкерный элемент, класс основания, диаметр сверла, глубину заделки, состояние отверстия и температуру. Техническое руководство изготовителя различает способы бурения и подготовки отверстия. Эти параметры зависят от конкретной комбинации; универсальная глубина для любого навеса была бы выдумкой.
Отверстие и выдержка решают больше тюбика
После разрешения схемы отверстие бурят с ограничителем глубины. Диаметр проверяют калибром или выбранной оснасткой, а глубину - мерной рейкой. Очистку выполняют тем способом, который указан для выбранного анкера и технологии бурения: для одной системы требуется последовательность продувки и щетки, для другой допущен полый бур. Картридж ставят в исправный дозатор со штатным смесителем; начальную порцию, если это указано инструкцией, не вводят в отверстие.
Шпильку погружают до проектной отметки и не нагружают до полного времени отверждения при фактической температуре основания. После выдержки кронштейн затягивают динамометрическим ключом с моментом именно из монтажной документации. Дополнительная работа - защитить торец стального кронштейна от влаги и зафиксировать скрытые операции до облицовки. Химический анкер не применяют как маскировку слабого бетона.
Что подтверждает надежность
СП 63.13330.2018 с изменениями №1-2 относится к расчету бетонных и железобетонных конструкций в своей области действия. Он не заменяет данные Hilti по конкретному креплению. Приемка опирается на расчет, паспорт партии, схему отверстий, записи о температуре и выдержке. Если проект требует контрольного вырыва, его проводят по согласованной программе и отдельному допустимому усилию.
Навес допускают к следующему этапу после проверки геометрии, затяжки и записей монтажа. По одному внешнему виду готового кронштейна нельзя доказать несущую способность скрытого анкера.
Какие записи остаются после скрытия анкеров
Снимки каждого отверстия с мерной рейкой, номер партии состава, температура основания, время установки и допуска к нагрузке, артикул шпильки и момент затяжки дают проверяемую историю крепления. Эти данные сопоставляют с исполнительной схемой. Если один анкер пришлось перенести из-за арматуры, изменение фиксируют и проверяют расчетом до окончательной затяжки всей консоли.
Частые вопросы
Можно ли использовать старые отверстия?
Только если их состояние, положение и расчетная схема позволяют это после проверки, а не ради экономии сверления.
Когда можно нагружать шпильку?
После выдержки, указанной изготовителем для фактической температуры материала и основания.
Зачем искать арматуру до бурения?
Чтобы не повредить стержни и не перенести анкер в нерасчетное положение без проверки.
