Анкеровка опоры компрессора к бетону в Краснодаре
Как закрепить опору, не попав сверлом в рабочую арматуру?
Для опоры компрессора важны не только четыре отверстия на раме. В существующей плите могут проходить рабочие стержни, рядом бывает край конструкции, а динамическая нагрузка меняет расчет крепления. Сначала сверяем проект и сканируем бетон; положение анкера нельзя выбирать по удобству сверления.
Сканируем плиту до разметки

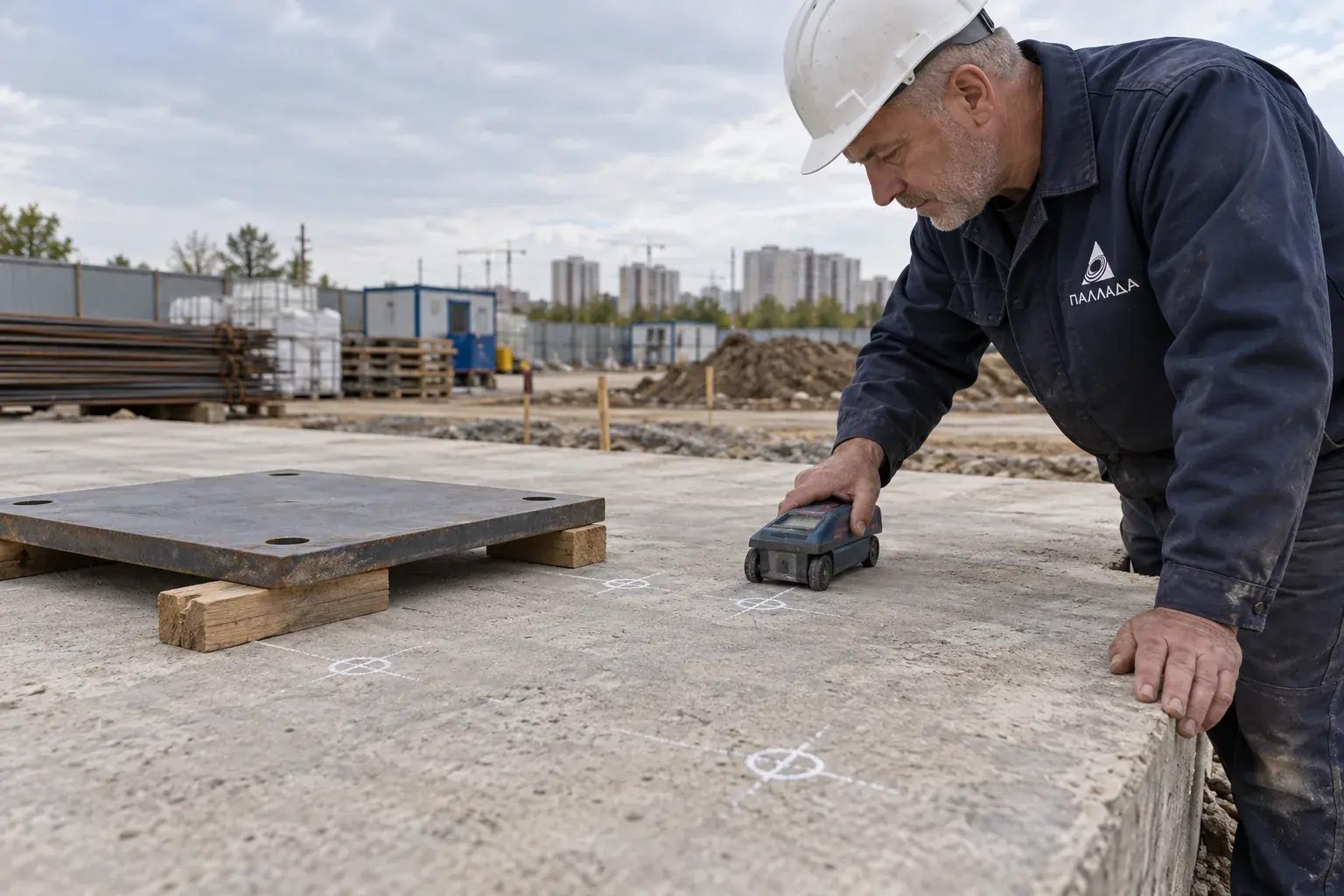

На выезде сверяем исполнительную схему, толщину плиты и расчетную схему опоры. Сканером арматуры отмечаем стержни и возможные закладные, затем рулеткой переносим оси плиты и отверстий. Если фактическая сетка мешает расчетным точкам, изменение согласуем с проектировщиком до работ.
СП 63.13330.2018 касается расчета бетонной конструкции; он не задает универсальную глубину для выбранного анкера. Дополнительной работой может стать локальная выравнивающая подливка под плиту опоры, если зазор превышает допуск проекта. Сначала решаем геометрию, затем сверлим.
До сканирования уточняем массу и габариты компрессора, схему его рамы и места возможного обслуживания. Анкерный узел должен оставлять доступ к гайке и не блокировать снятие кожуха; эти ограничения передаем проектировщику вместе с картой арматуры.
| Узел | Чем проверяем | Что решаем |
|---|---|---|
| Арматура | Сканер и исполнительная схема | Сохранить стержни |
| Край плиты | Рулетка и проект | Проверить расчетное расстояние |
| Опора | Уровень и обмер рамы | Нужна ли подливка |
Отверстие - часть анкера
Буром заданного диаметра делаем отверстие с ограничителем глубины. По инструкции Hilti для выбранной системы очищаем стенки и дно установленной последовательностью, затем заполняем составом и ставим шпильку. Влажность основания, температура и выдержка до нагрузки проверяются по конкретной карте.
Пыль в отверстии снижает сцепление, а преждевременная затяжка разрушает еще не набравший прочность состав. Поэтому фиксируем время установки и допуска к монтажу. Замена смеси или шпильки требует повторной проверки расчета и паспорта.
Расчет не заменяем количеством шпилек
Условный пример, не расчет компрессора: если вертикальная нагрузка 8 кН распределилась бы поровну на четыре анкера, на каждый пришлось бы 2 кН. Реальная схема включает эксцентриситет, сдвиг, вибрацию, краевое расстояние и работу группы, поэтому это деление не является подбором диаметра.
ГОСТ Р 58387-2024 описывает методы испытания клеевых анкеров; проектное сопротивление и процедуру приемки берем из расчетной документации и технического свидетельства конкретной системы. Контрольные испытания на площадке назначают по проекту, не имитируют затяжкой гайки.
Перед пуском оборудования
После выдержки проверяем положение шпилек, плоскость опорной плиты и момент затяжки по проекту и инструкции. Составляем схему фактических точек, партии состава и времени монтажа. Если рама требует подливки, ее выполняем до окончательной передачи нагрузки.
При пробном пуске контролируем отсутствие перемещения опоры и поведение виброэлементов. Если вибрация выше допустимой по паспорту компрессора, ищем причину в оборудовании и проекте, а не затягиваем анкеры сверх нормы.
Пробное отверстие, просверленное «для проверки», уже повреждает основание. Если сканер показывает плотную арматуру или близкую закладную, не угадываем глубину по сопротивлению бура: останавливаем разметку и меняем схему только расчетным решением.
Частые вопросы
Можно сдвинуть отверстие на пару сантиметров?
Только после проверки краевых расстояний, арматуры и согласования расчетной схемы.
Когда затягивать гайки?
После выдержки, указанной для конкретного состава и фактической температуры.
Зачем сканер, если есть чертеж?
Исполнительная схема уточняет проект, но фактическое положение арматуры перед бурением проверяют на месте.
